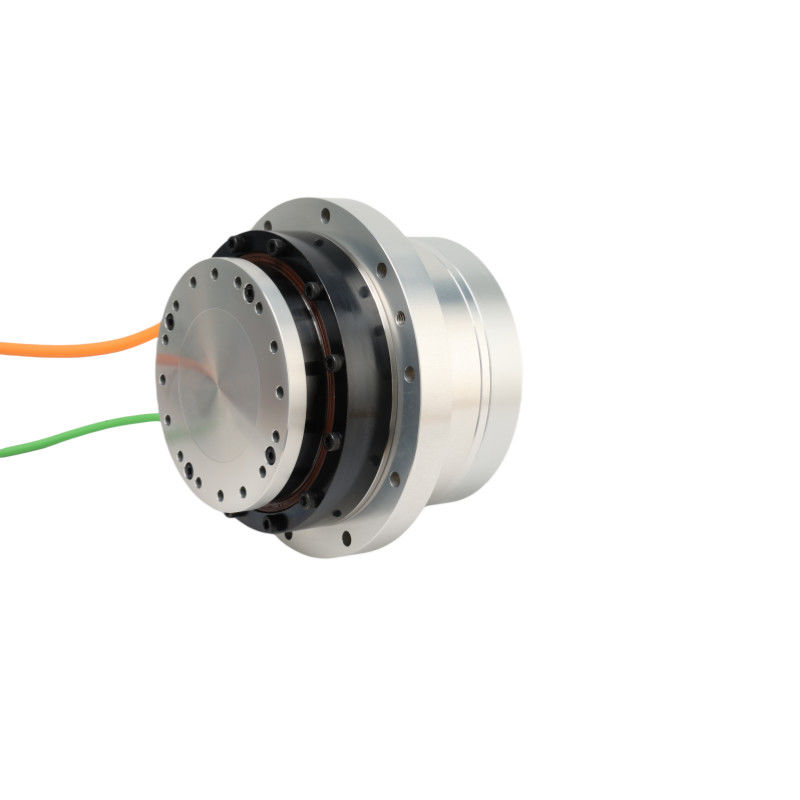

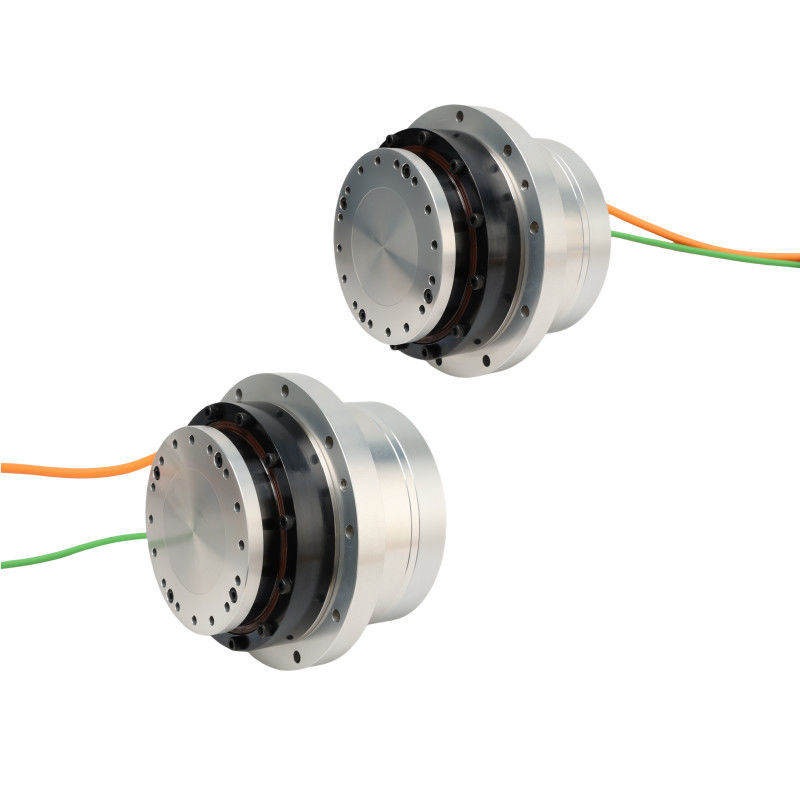

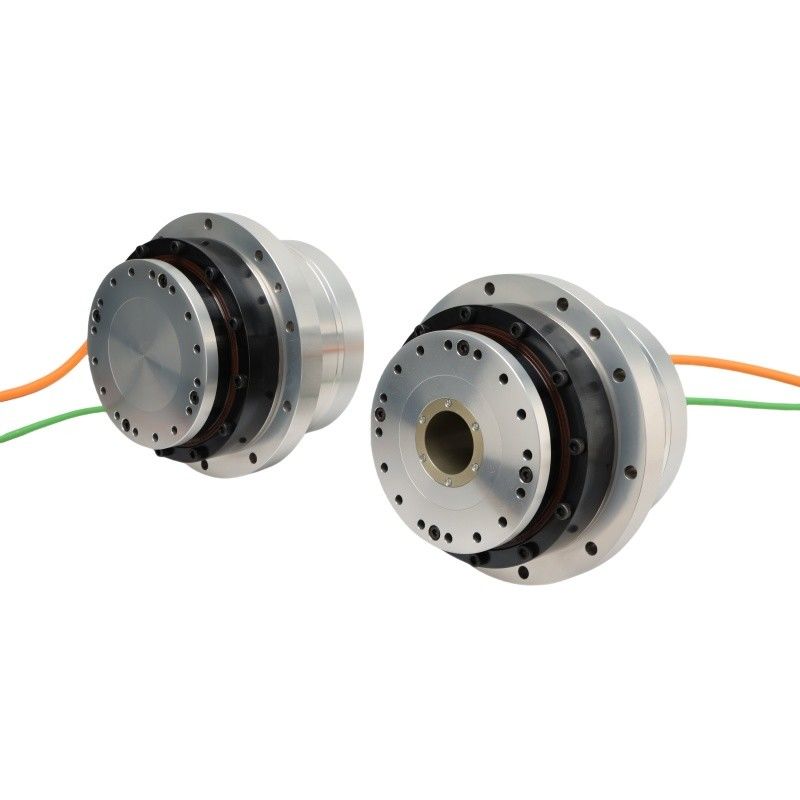

Yüksek hassasiyet ve yüksek tork katı şaft HASF Serisi Model 20 Flanged Rotary Actuators
Ürün Tanımı
Döner aktüatörler, merkezi bir eksen etrafında rotasyon hareketi veya tork üretmek için tasarlanmış mekanik cihazlardır.ve kontrollü döner hareket gerektiren diğer uygulamalar.
Uygulama
Sanayi Otomasyonu
1Robotik Kollar: Döner aktüatörler, montaj hatlarında, toplama ve yerleştirme işlemlerinde ve diğer otomatik görevlerde kullanılan robotik kolların ve manipülatörlerin ayrılmaz bileşenleridir.
2Taşıyıcılar ve Malzeme Taşımacılığı: Taşıyıcılar, taşıyıcı sistemlerinde, sıralama mekanizmalarında ve malzeme taşıma ekipmanlarında döner hareketleri kontrol eder.
3Paketleme Makineleri: Aktüatörler, mühürleme, etiketleme ve doldurma gibi görevler için paketleme makinelerinde döner hareketleri kolaylaştırır.
Otomotiv endüstrisi
1Direksiyon sistemleri: Elektrikli ve hidrolik döner aktüatörler direksiyon kontrolüne yardımcı olmak için elektrikli direksiyon sistemlerinde (EPS) ve hidrolik direksiyon sistemlerinde (HPS) kullanılır.
2Gaz kontrolü: Aktüatörler, modern motorlarda gaz valfinin konumunu kontrol etmek için kullanılır ve motor hızının ve güç çıkışının kesin kontrolünü sağlar.
3Işınlama sistemleri:Döner aktüatörler, vites değişimini kolaylaştırmak için otomatik manuel viteslerde (AMT) ve çift debriyajlı viteslerde (DCT) kullanılır.
Enerji ve Kamu Hizmetleri:
1. Valf Aksiyonu: Rotary aktüatörler akış hızlarını, basıncı ve sıvı yönünü düzenlemek için boru hattlarında, süreç endüstrilerinde ve kamu hizmetlerinde valfleri kontrol eder.
2Yenilenebilir Enerji: Aktüatörler, en uygun enerji yakalama için güneş panellerini güneşe doğru yönlendirmek için güneş izleme sistemlerinde kullanılır.
Tıbbi ve Sağlık:
1. Teşhis ekipmanları: Rotary aktüatörler, görüntüleme bileşenlerinin kesin konumlandırılması ve hareket etmesi için CT tarayıcıları ve MRI makineleri gibi tıbbi cihazlarda kullanılır.
2Cerrahi Robotik: Aktüatörler, cerrahi robotik sistemlerde hassas hareket ve kontrol sağlayarak cerrahi hassasiyeti ve minimum invaziv prosedürleri arttırır.
Specifikasyon Sayfası
| Serisi var. |
20 |
| Azaltma oranı |
51 |
81 |
101 |
121 |
161 |
| 220VAC |
En yüksek tork |
N · m |
69 |
91 |
102 |
108 |
113 |
| İsimlendirilmiş tork |
N · m |
30 |
48 |
58 |
61 |
61 |
| En yüksek hız |
rpm |
98 |
62 |
50 |
41 |
31 |
| İsimlendirilmiş hız |
rpm |
51 |
32 |
26 |
21 |
16 |
| Maksimum akım |
Silahlar |
6.04 |
5.02 |
4.51 |
3.98 |
3.13 |
| Rütbeli akım |
Silahlar |
2.63 |
2.65 |
2.56 |
2.25 |
1.69 |
| Döngü sabiti |
N m/Arms |
11.42 |
18.14 |
22.62 |
27.1 |
36.06 |
| Faz direnci |
Ohm ((20°C) |
6.2 |
| Faz endüktansı |
mH |
7.7 |
| Geri EMF |
Vrms/krpm |
25 |
| 48VDC |
En yüksek tork |
N · m |
69 |
91 |
102 |
108 |
113 |
| İsimlendirilmiş tork |
N · m |
39 |
58 |
61 |
61 |
61 |
| En yüksek hız |
rpm |
86 |
54 |
44 |
36 |
27 |
| İsimlendirilmiş hız |
rpm |
51 |
32 |
26 |
21 |
16 |
| Maksimum akım |
Silahlar |
15.37 |
12.77 |
11.48 |
10.14 |
7.98 |
| Rütbeli akım |
Silahlar |
8.69 |
8.14 |
6.86 |
5.73 |
4.31 |
| Döngü sabiti |
N m/Arms |
4.49 |
7.13 |
8.89 |
10.65 |
14.17 |
| Faz direnci |
Ohm ((20°C) |
0.4 |
| Faz endüktansı |
mH |
0.9 |
| Geri EMF |
Vrms/krpm |
7.7 |
| Mutlak Kodlayıcı |
Kodlayıcı tipi |
Mutlak kodlayıcı |
| Çözüm (tek motor dönüşü) |
biraz |
23,24 bit |
| Motor Çok dönüşlü sayaç |
biraz |
16 |
| Tek yönlü konum doğruluğu |
Ark sec |
≤ 75 |
≤ 75 |
≤ 60 |
≤50 |
≤50 |
| Konumlama doğruluğunun tekrarlanabilirliği |
Ark sec |
≤10 |
≤10 |
≤10 |
≤10 |
≤10 |
| Dönen sertlik |
x104N·m /rad |
24 |
| Torsiyon sertliği |
x104N·m /rad |
1.8 |
2.3 |
| Dayanıklılık anı |
Frensiz |
kg*m2 |
8.8*10^-5 |
| Frenli |
kg*m2 |
9.17*10^-5 |
| Kütle |
Frensiz |
Kilogram |
2.4 |
| Frenli |
Kilogram |
2.96 |
| Motor direği sayısı |
Polonya |
16 |
| Çevre koşulları |
Çalışma sıcaklığı: 0~40°C
Depolama sıcaklığı: -20~60°C
Çalışma nemliği/Koruyucu nemliği: 20~80% RH (kondansiyon yok)
Titreşme direnci: 24.5m/s2 (sıklık: 10~400Hz)
Toz veya metal tozu, aşındırıcı gazlar, yanıcı gazlar, yağ sisleri ve diğer kapalı kullanımlar yok, doğrudan güneş ışığından kaçının
1000 metre yüksekliğin altında |
| Motor yalıtımı |
İzolasyon direnci: 100MΩ ((DC500V) 'den fazla |
| Dielektrik kuvveti: AC1500V/ 1 dakika |
| İzolasyon sınıfı: F |
| Korunma Dereceleri |
Tamamen kapalı, kendi kendine soğutulan tip (IP65) |
