Menşe yeri:
Jiangsu, Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:

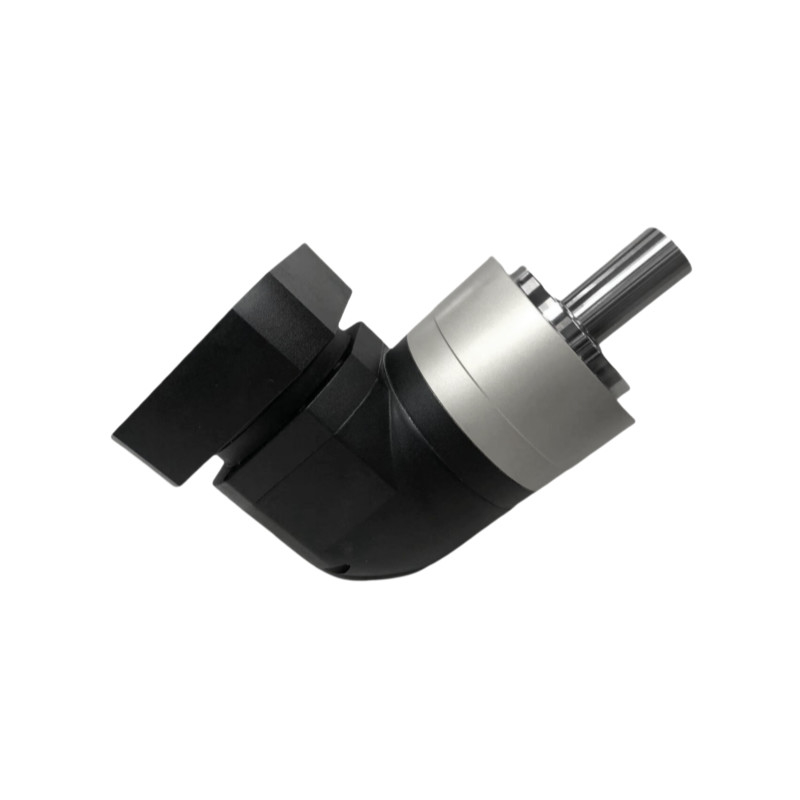

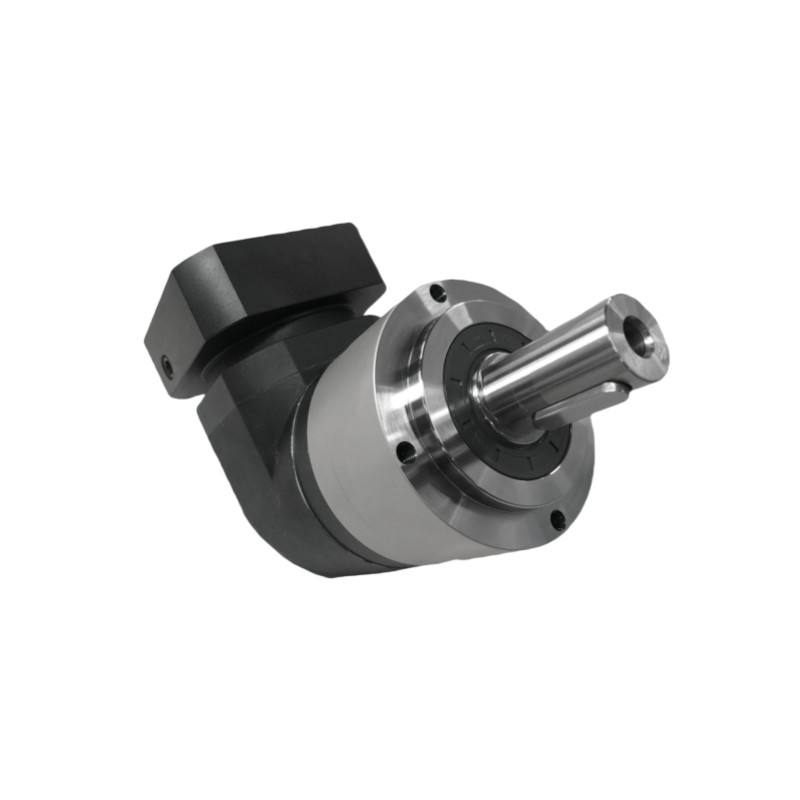

NER Serisi Planet Redüktörler
Video
Gezegen dişli redüktörleri, çeşitli uygulamalarda tork aktarımını en üst düzeye çıkarmaya çalışan kompakt bileşenlerdir.Mekanizmler yüksek tork seviyelerinin iletilmesini sağlarken, aynı zamanda belirlenmiş bir güç seviyesi için gerekli motor dönüş sayısını azaltır.Redüktörler, bir vites kutusu ve hizalı giriş ve çıkış şaftlarından oluşur.Yüksek düzeyde tork gerektiren görevleri verimli bir şekilde yönetmek için gezegenli vites azaltıcıları kullanın.
Benzer vites azaltıcı sistemleriyle karşılaştırıldığında, bu bileşenler daha az ağırlıklıdır ve daha fazla tasarıma sığacak kompakt bir tasarıma sahiptir.Gezegen vites azaltıcıları aynı tork çıkışını % 50'ye kadar küçültürken koruyabilir..
Bu vites azaltıcılar, bileşenlerin sorunsuz ve verimli çalışmasına yardımcı olan top rulmanlarına sahiptir. Bu, çalışma ömrü boyunca aşınmayı azaltır, daha az hasara ve uzun ürün ömrüne yol açar.
Gezegen vites azaltıcıları, karşılaştırılabilir sistemlere göre daha yüksek eksenel yük hızları ve radyal yük hızları sunar.Bu onların genel güvenilirliğini ve dayanıklılığını arttırır ve yanlış hizalama olasılığını azaltırBu özellikler, gezegen vitesini azaltıcıların titreşim etkilerini hafifletmelerine ve zaman içinde tutarlı bir iletim sağlamalarına izin verir.
Gezegen vitesini azaltıcılar dişlerin en fazla etkileşime girmesi için tasarlanmıştır.
Bir gezegen vitesini azaltıcı sisteminin her aşaması, belirli bir uygulamanın ihtiyaçlarını karşılayan özel konfigürasyonlar için yığılabilir veya değiştirilebilir.Bir kez silindirli bir dişli kutusuna yerleştirildikten sonra, vites azaltıcılar neredeyse her yere monte edilebilir.
| Spesifikasyon | Bölüm numarası | oranı | NER070 | NER090 | NER120 | NER155 | NER205 | NER235 | |
| Adlık çıkış tork | Nm | tek | 3 | 50 | 120 | 190 | 320 | 550 | 1080 |
| 4 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 5 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 6 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 7 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 8 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 9 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 10 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 14 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 16 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 20 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| iki kat | 15 | 50 | 120 | 190 | 320 | 550 | 1080 | ||
| 25 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 30 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 35 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 40 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 45 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 50 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 60 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 70 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 80 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 90 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 100 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 120 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 140 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 160 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 180 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 200 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| Döner eylemsizlik | Kg.cm3 | tek | 3 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 |
| 4 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 5 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 6 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 7 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 8 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 9 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 10 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 145.82 | |||
| 14 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
| 16 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
| 20 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
| iki kat | 15 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.9 | ||
| 25 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 30 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 35 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 40 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 45 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 50 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 60 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 70 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 80 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 90 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 100 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 120 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
| 140 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
| 160 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
| 180 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
| 200 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
| Parameters Table | Bölüm numarası | oranı | NER070 | NER090 | NER120 | NER155 | NER205 | NER235 | |
| En yüksek hızlanma tork | Nm | 1,2 | 3 ~ 200 | 1.8 kat değerli çıkış tork | |||||
| Acil durma tork | Nm | 1,2 | 3 ~ 200 | 3 kat değerli çıkış tork | |||||
| Adlık giriş hızı | rmp | 1 | 3 ~ 20 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
| 2 | 15~200 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 | ||
| Maksimum giriş hızı | rmp | 1 | 3 ~ 20 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
| 2 | 15~200 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 | ||
| Çok hassas bir tepki. | arcmin | 1 | 3 ~ 20 | - Evet. | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 |
| 2 | 15~200 | - Evet. | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
| Kesin bir tepki | arcmin | 1 | 3 ~ 20 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 |
| 2 | 15~200 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ||
| Standart tepki | arcmin | 1 | 3 ~ 20 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 |
| 2 | 15~200 | ≤9 | ≤9 | ≤9 | ≤9 | ≤9 | ≤9 | ||
| Orsional sertlik | Nm/arcmin | 1,2 | 3 ~ 200 | 8 | 14 | 27 | 52 | 148 | 305 |
| Maks. radyal kuvvet | N | 1,2 | 3 ~ 200 | 1730 | 3250 | 7000 | 9600 | 14500 | 27800 |
| Maks. eksen gücü | N | 1,2 | 3 ~ 200 | 865 | 1625 | 3500 | 4800 | 7250 | 13900 |
| Eğme anı | Nm | 1,2 | 3 ~ 200 | 77 | 152 | 325 | 530 | 920 | 1840 |
| Hizmet Hayatı | H.R. | 1,2 | 3 ~ 200 | 20000 saat ((sürekli çalışma 10000 saat) | |||||
| Verimlilik | % | 1 | 3 ~ 20 | ≥95% | |||||
| % | 2 | 15~200 | ≥92% | ||||||
| Ağırlık | Kilo | 1 | 3 ~ 20 | 2.1 | 5.8 | 11.2 | 22.4 | 46.8 | 83.0 |
| Kilo | 2 | 15~200 | 2.0 | 4.6 | 11.1 | 21.8 | 43.7 | 95.0 | |
| Çalışma sıcaklığı | °C | 1,2 | 3 ~ 200 | -10°C-90°C | |||||
| Yağlama | 1,2 | 3 ~ 200 | Sentetik yağ | ||||||
| Koruma sınıfı | 1,2 | 3 ~ 200 | IP65 | ||||||
| Montaj konumu | 1,2 | 3 ~ 200 | Herhangi bir yöne. | ||||||
| Gürültü seviyesi (N1 = 3000 rpm, yüklenmemiş) | dB ((A) | 1 | 3 ~ 20 | ≤ 63 | ≤ 65 | ≤ 68 | ≤ 70 | ≤ 72 | ≤ 74 |
| 2 | 15~200 | ≤ 63 | ≤ 65 | ≤ 68 | ≤ 70 | ≤ 72 | ≤ 74 | ||
