Name: Yüksek torklu Havacılık Uzay Harmonik Sürüş Gergin Dalga Delek Kutusu Jeneratörü
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-IV
Availability: InStock

Evde > Ürünler > Harmonik Tahrik >

Yüksek torklu Havacılık Uzay Harmonik Sürüş Gergin Dalga Delek Kutusu Jeneratörü

Yüksek Dönerli Harmonik Sürücü

Havacılık Uzay Harmonik Sürücü

Havacılık uzay gerginlik dalgası vitesi

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

LHT-14-XX-U-IV

Bizimle İletişim

Bir İndirim İste

Yüksek torklu Havacılık Uzay Harmonik Sürüş Gergin Dalga Delek Kutusu Jeneratörü

Ürün Ayrıntıları

Ürün:

Model 14 Harmonik Redüktör

Bileşenler:

Dalga Jeneratörü, Flexspline, Dairesel Spline

Azaltma oranı:

50:1, 80:1, 100:1, 120:1

Ters tepki:

≤20 Ark Saniye

Maksimum giriş Hızı:

8500 dev/dak

Ortalama Giriş Hızı:

3500 dev/dak

Tasarım ömrü:

15000 saat

Ağırlık:

0.66kg

Uygulama:

Robotik, Havacılık, Tıbbi Ekipman

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Yüksek Döner Kapasitesi Kapalı Harmonik Dönerler

Ürün Tanımı

Gerginlik dalga azaltıcısı, hareket ve güç aktarımını elde etmek için esnek dişlilerde kontrol edilebilir elastik deformasyon dalgaları üretmek için dalga jeneratörüne dayanan bir aktarım türüdür.Harmonik azaltıcı, geçen yüzyılda ABD ve Sovyetler Birliği'nin ay keşfi döneminde doğdu.,özellikle havacılık hareket kuruluşlarının, kompakt yapısı, hafif ağırlığı, küçük boyutu ve büyük azaltma oranına sahip redüktörlere olan acil ihtiyacı çözmek için,Yüksek aktarım verimliliği ve yüksek aktarım hassasiyeti.

Özellikleri

1Yüksek hassasiyet ve tekrarlanabilirlik: Tam konumlandırma ve kontrol gerektiren uygulamalar için gereklidir.

2Kompakt Boyut: Daha kompakt ve hafif tasarımlara izin veren, alan tasarrufu sağlar.

3Yüksek Döngü-Kama oranı: Önemli bir ağırlık olmadan güçlü bir dükkan çıkışı sağlar.

4. Düşük aşınma ve uzun ömür: Sürücünün kullanım süresini uzatır ve aşınmayı en aza indirgenen dişlerin yuvarlanma temasından dolayı.

5Düzgün İşlem: Düzgün ve tutarlı hareket sağlar, hassas görevler için idealdir.

Spesifikasyon

Model	Azaltma oranı	2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı ((Yağ)	İzin verilen ortalama giriş dönüş hızı ((Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı ((Yağ)	İzin verilen ortalama giriş dönüş hızı ((Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Ark Sec	Kilogram	Saat
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤20	0.66	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000

Çizimler

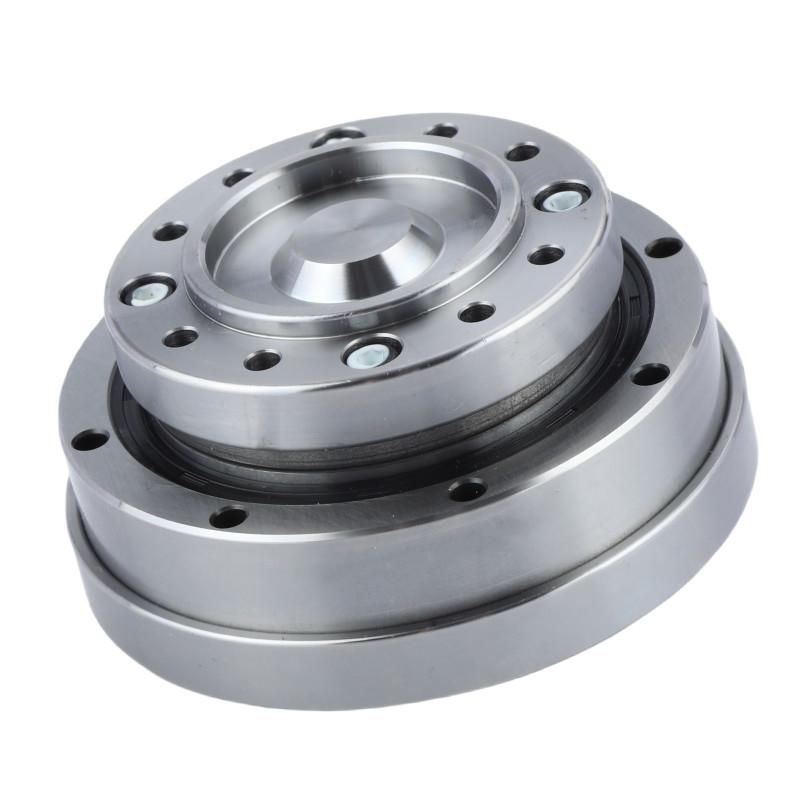

Yüksek torklu Havacılık Uzay Harmonik Sürüş Gergin Dalga Delek Kutusu Jeneratörü 1

Detaylı resimler

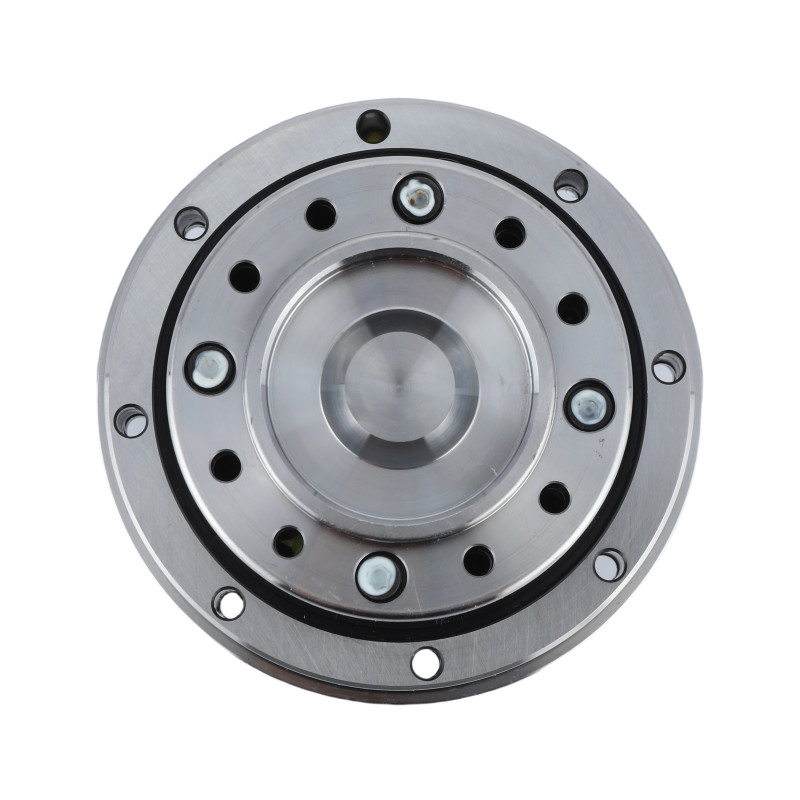

Yüksek torklu Havacılık Uzay Harmonik Sürüş Gergin Dalga Delek Kutusu Jeneratörü 3

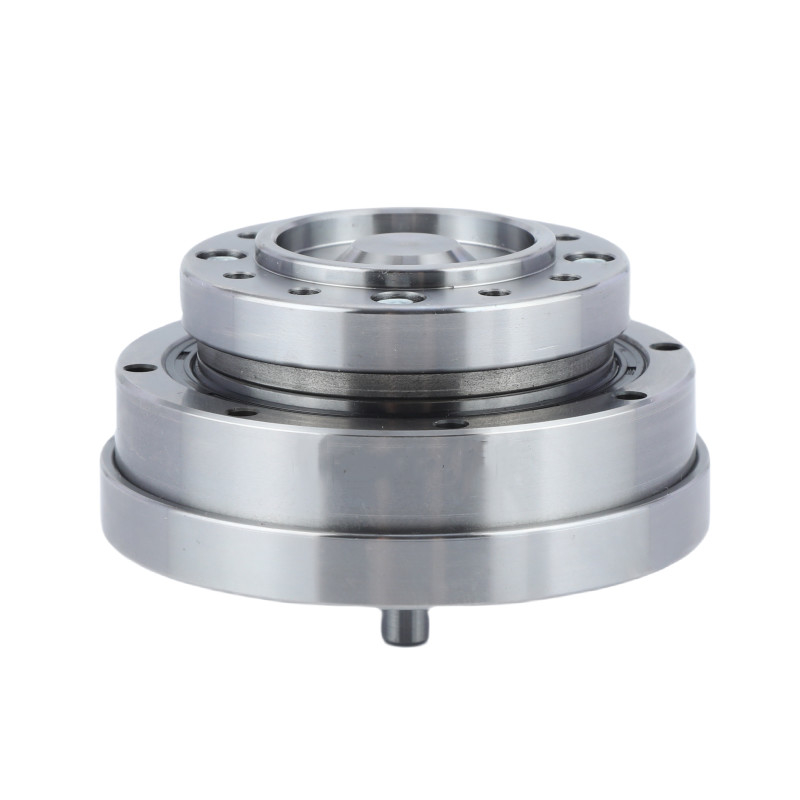

Yüksek torklu Havacılık Uzay Harmonik Sürüş Gergin Dalga Delek Kutusu Jeneratörü 4

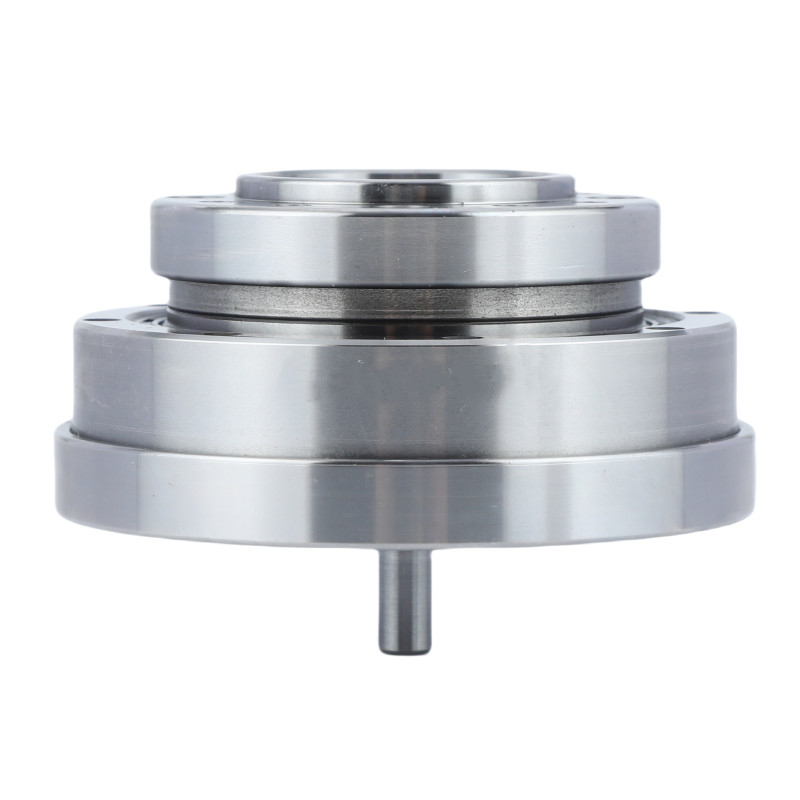

Yüksek torklu Havacılık Uzay Harmonik Sürüş Gergin Dalga Delek Kutusu Jeneratörü 5

LHT - IV Model 14 Harmonik Donanım Birimlerinin Ana Özellikleri
Ürün	Model 14 Harmonik Sürücü
Bileşenler	Dalga Jeneratörü, Flexspline, Dairesel Spline
Azaltma oranı	50:1, 80:1, 100:1, 120:1
Geri tepki	20 ark saniyeden az
Ortalama Giriş Hızı	8500 r/min
En yüksek giriş hızı	3500 r/min
Tasarım Hayatı	15000 saat
Model	14
Ağırlık	0.66kg
Garanti	1 yıl

Başvurular


Endüstriyel Robotlar	Tıbbi Cihazlar	Huamnoid Robotlar

Havacılık	Üretim Sistemleri	Yarım iletken sistemi
