Name: Büyük Çürük Harmonik Redüksiyon Delek Kutusu Gerginlik Dalgası Redüktörü 7.2kg
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-40-XX-U-III
Availability: InStock

Evde > Ürünler > Harmonik Tahrik >

Büyük Çürük Harmonik Redüksiyon Delek Kutusu Gerginlik Dalgası Redüktörü 7.2kg

Büyük Boş Harmonik Redüksiyon Donanımı

7.2kg harmonik azaltma aleti

7.2kg harmonik vites kutusu

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

LHT-40-XX-U-III

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Ürün:

Model 40 Harmonik Dişliler

Bileşenler:

Dalga Jeneratörü, Flexspline, Dairesel Spline

Azaltma oranı:

50:1, 80:1, 100:1, 120:1

Ters tepki:

≤20 Ark Saniye

Maksimum giriş Hızı:

4000 R/MIN

Ortalama Giriş Hızı:

3000 dev/dak

Tasarım ömrü:

15000 saat

Ağırlık:

7.2kg

Uygulama:

Robotik, Havacılık, Tıbbi Ekipman, Endüstriyel Otomasyon, Yeni Enerji Endüstrisi

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Büyük Çürük LHT - III Serisi Harmonik Dişliler

Ürün Tanımı

Gergin dalga dişli (harmonik dişli olarak da bilinir), dış dişli esnek bir spline kullanan mekanik dişli sisteminin bir türüdür.dış bir spline'in iç dişli dişleriyle bağlanmak için döner eliptik bir fişle deforme edilir.

Gerginlik dalgası vitesiMetallerin esneklik mekaniğine dayanan benzersiz bir çalışma ilkesini kullanır.En büyük avantajlar, sıfır geri tepki özellikleri ve diğer dişlilerle karşılaştırıldığında ağırlık ve alan tasarrufu, çünkü dişli mekanizmamız sadece üç temel parçadan oluşur.Dalga jeneratörü,FlexsplineveDairesel Sline.

Gerginlik dalgası azaltıcı üç ana bileşenden oluşur

Dalga Jeneratörü: Esnek silindirik bir spline (Flexspline) içine sığan eliptik bir kam. Dalga jeneratörü flexspline'i eliptik bir şekle dönüştürür.
Flexspline: Dairesel spline'in iç dişleriyle eşleşen dış dişleri olan esnek silindirli bir bileşen.
Dairesel Sline: Flexspline ile bağlantı kuran iç dişleri olan katı bir halka.

Spesifikasyon

Model		40
Azaltma oranı		50	80	100	120
2000r/min giriş noktasında nominal tork	Nm	178	268	345	382
2000r/min giriş noktasında nominal tork	kgfm	18	27	35	39
Başlangıç ve durma sırasında izin verilen maksimum tork	Nm	523	675	738	802
Başlangıç ve durma sırasında izin verilen maksimum tork	kgfm	53	69	75	82
Orta yük torkunun izin verilen maksimum değeri	Nm	255	369	484	586
Orta yük torkunun izin verilen maksimum değeri	kgfm	26	38	49	60
İzin verilen maksimum anlık tork	Nm	892	1270	1400	1530
İzin verilen maksimum anlık tork	kgfm	91	130	143	156
İzin verilen en yüksek giriş dönme hızı (Grease)	r/min	4000
İzin verilen orta giriş dönme hızı (yağ)	r/min	3000
Geri tepki	Ark Sec	≤20
Ağırlık	Kilogram	7.2
Tasarım ömrü	Saat	15000

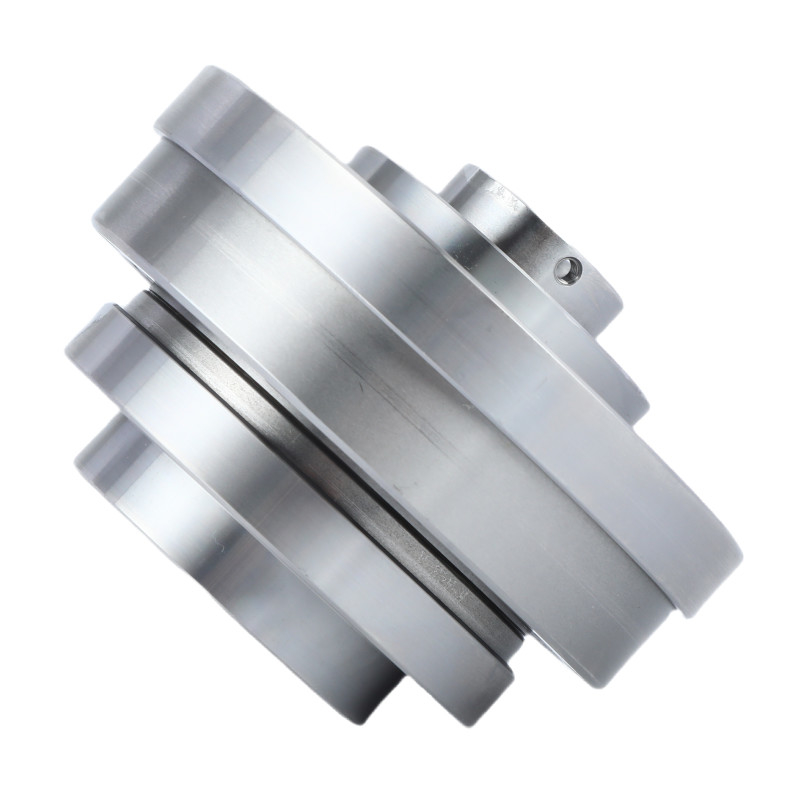

Büyük Çürük Harmonik Redüksiyon Delek Kutusu Gerginlik Dalgası Redüktörü 7.2kg 1

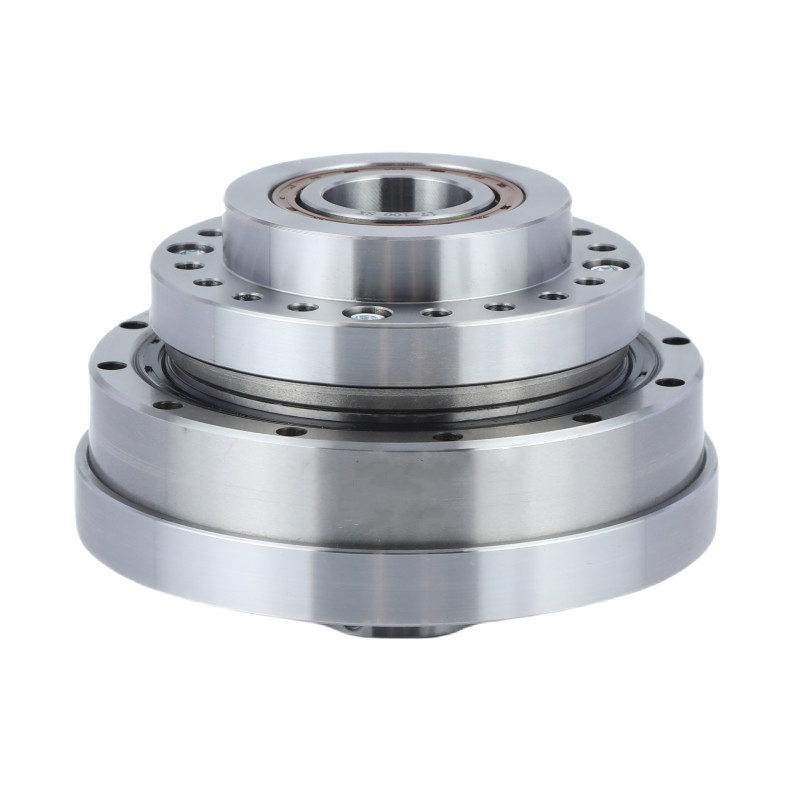

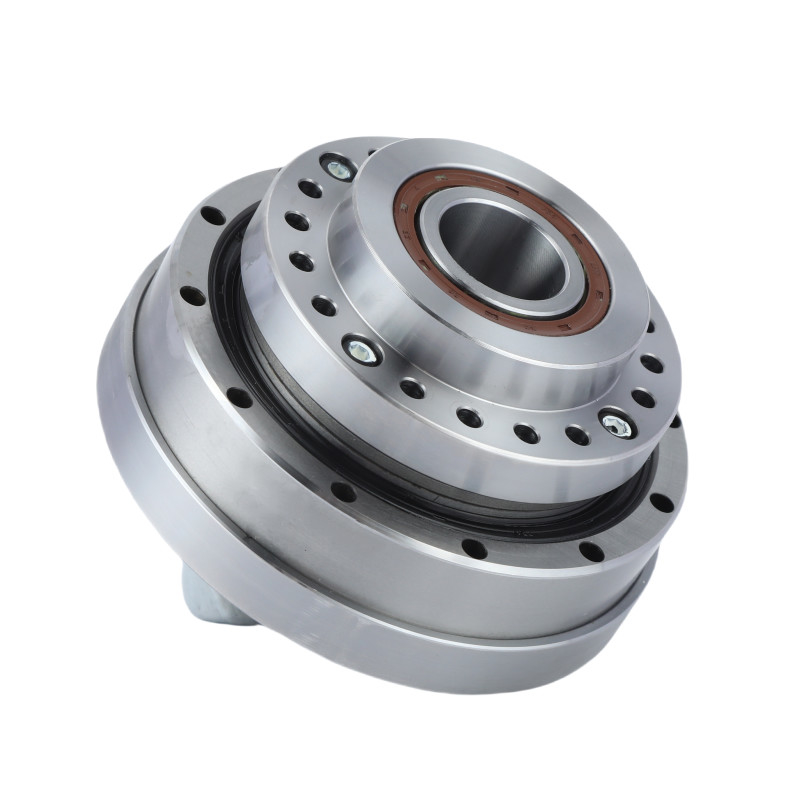

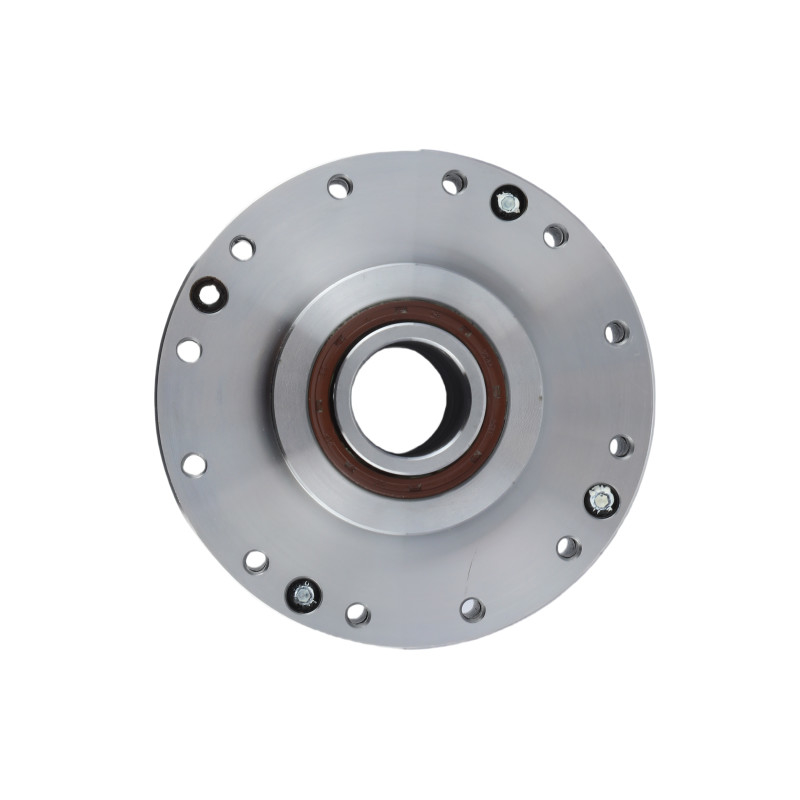

Detaylı Resimler

	LHT - III Model 40 Harmonik Donanım Birimlerinin Ana Özellikleri
	Ürün	40 model gerginlik dalga azaltıcısı
	Bileşenler	Dalga Jeneratörü, Flexspline, Dairesel Spline
	Azaltma oranı	50:1, 80:1, 100:1, 120:1
	Geri tepki	20 ark saniyeden az
	Ortalama Giriş Hızı	4000 r/min
	En yüksek giriş hızı	3500 r/min
	Tasarım Hayatı	15000 saat
	Model	40
	Ağırlık	7.2kg
	Garanti	1 yıl

Başvurular


Endüstriyel Robot	İnsansı Robotlar	Tıbbi Cihazlar	Üretim Sistemi
