Düşük geri tepme Harmonik Sürücü Yerçekimi Dönüştürücü Gerginlik Dalga Redüktörü

Düşük Geri Çarpışma Harmonik Sürüş rulmanı

Gerginlik dalgası harmonik tahrik rulmanı

Harmonik vites azaltma

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

LHT-32-XX-U-III

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Ürün:

Model 32 Harmonik Redüktör

Bileşenler:

Dalga Jeneratörü, Flexspline, Dairesel Spline

Azaltma oranı:

50:1, 80:1, 100:1, 120:1

Ters tepki:

≤20 Ark Saniye

Maksimum giriş Hızı:

4800 dev/dak

Ortalama Giriş Hızı:

3500 dev/dak

Tasarım ömrü:

15000 saat

Ağırlık:

4.2kg

Uygulama:

Robotik, Havacılık, Tıbbi Ekipman, Endüstriyel Otomasyon, Optik ve Fotonik

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Düşük Geri tepki Harmonik Sürüş Gerginlik Dalgası Redüktörü

Ürün Tanımı

Gergin dalga dişli (harmonik dişli olarak da bilinir), dış dişli esnek bir spline kullanan mekanik dişli sisteminin bir türüdür.dış bir spline'in iç dişli dişleriyle bağlanmak için döner eliptik bir fişle deforme edilir.

Gergin dalga vitesleri yaygın olarak robotik ve havacılıkta kullanılır. vites azaltımı sağlayabilir, ancak dönme hızını artırmak veya diferansiyel vites için de kullanılabilir.

Harmonik sürücüler üç ana bileşenden oluşur.

Dalga Jeneratörü: Esnek silindirik bir spline (Flexspline) içine sığan eliptik bir kam. Dalga jeneratörü flexspline'i eliptik bir şekle dönüştürür.
Flexspline: Dairesel spline'in iç dişleriyle eşleşen dış dişleri olan esnek silindirli bir bileşen.
Dairesel Sline: Flexspline ile bağlantı kuran iç dişleri olan katı bir halka.

Parametreler Tablosu

Model		32
Azaltma oranı		50	80	100	120
2000r/min giriş noktasında nominal tork	Nm	99	153	178	178
2000r/min giriş noktasında nominal tork	kgfm	10	16	18	18
Başlangıç ve durma sırasında izin verilen maksimum tork	Nm	281	395	433	459
Başlangıç ve durma sırasında izin verilen maksimum tork	kgfm	29	40	44	47
Orta yük torkunun izin verilen maksimum değeri	Nm	140	217	281	281
Orta yük torkunun izin verilen maksimum değeri	kgfm	14	22	29	29
İzin verilen maksimum anlık tork	Nm	497	738	841	892
İzin verilen maksimum anlık tork	kgfm	51	75	86	91
İzin verilen en yüksek giriş dönme hızı (Yağ)	r/min	4800
İzin verilen giriş orta dönme hızı (Yağ)	r/min	3500
Geri tepki	Ark Sec	≤20
Ağırlık	Kilogram	4.2
Tasarım ömrü	Saat	15000

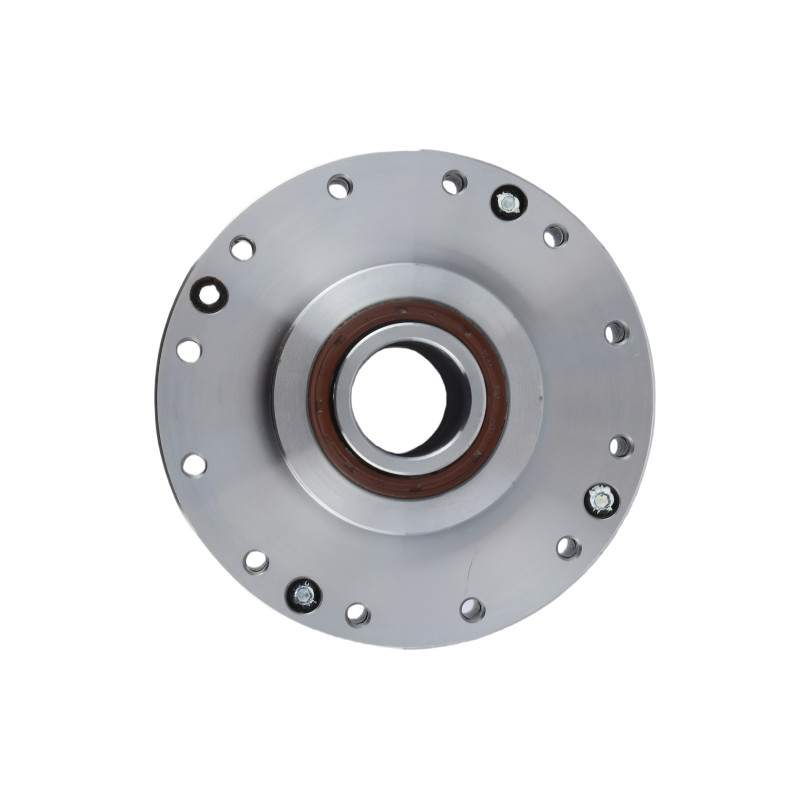

Düşük geri tepme Harmonik Sürücü Yerçekimi Dönüştürücü Gerginlik Dalga Redüktörü 1

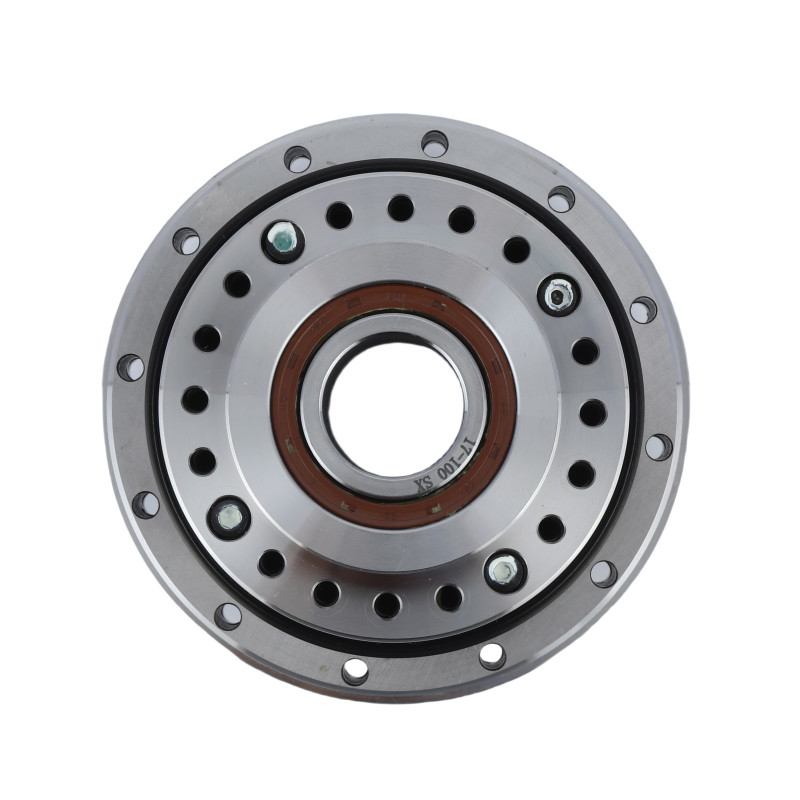

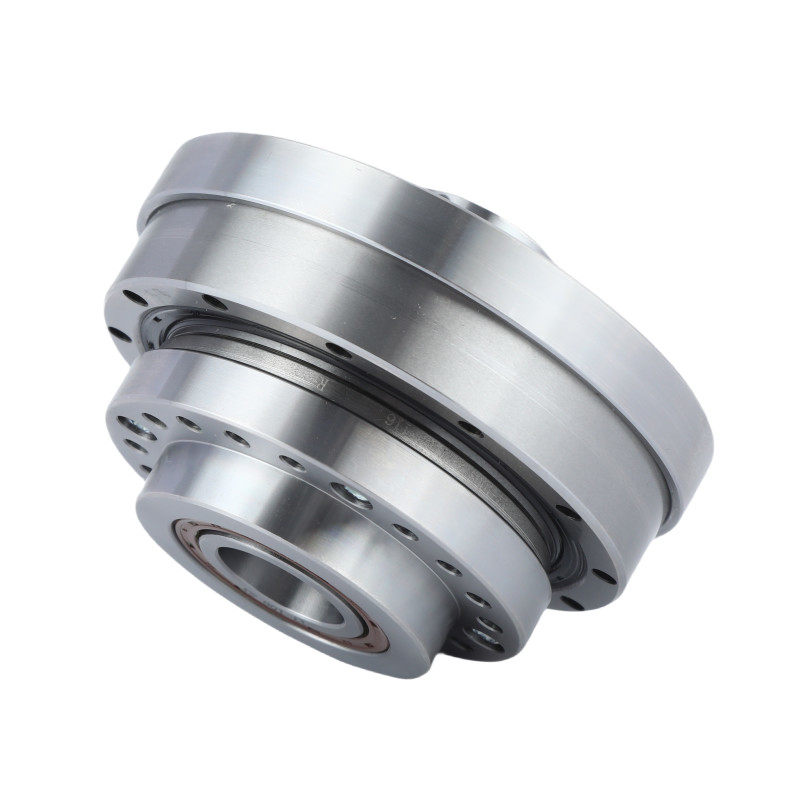

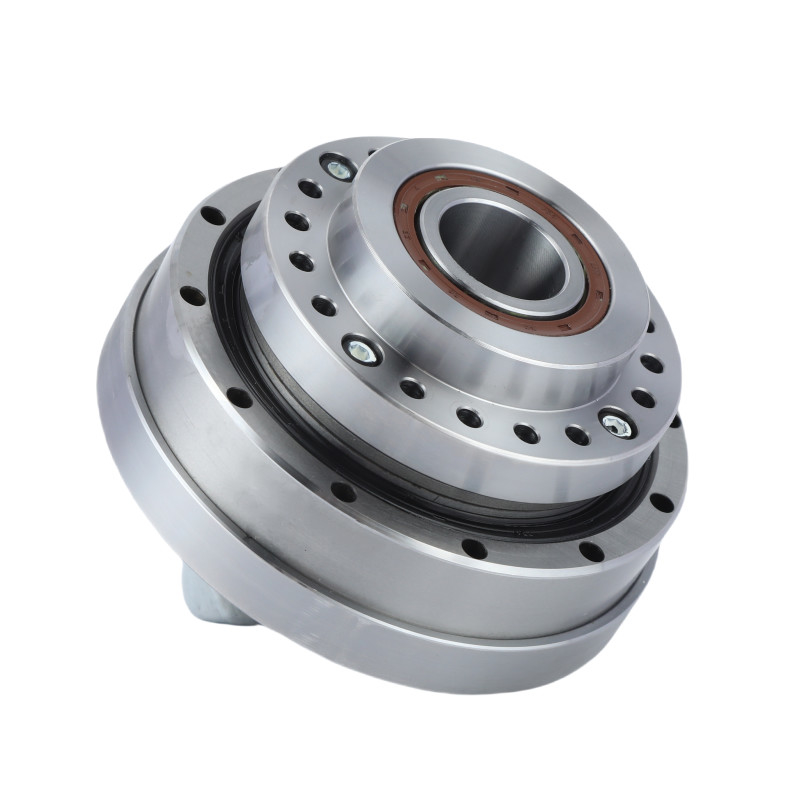

Detaylı resimler

	LHT - III Model 32 Harmonik Donanım Birimlerinin Ana Özellikleri
	Ürün	32 model gerginlik dalga azaltıcısı
	Bileşenler	Dalga Jeneratörü, Flexspline, Dairesel Spline
	Azaltma oranı	50:1, 80:1, 100:1, 120:1
	Geri tepki	20 ark saniyeden az
	Ortalama Giriş Hızı	4800 r/min
	En yüksek giriş hızı	3500 r/min
	Tasarım Hayatı	15000 saat
	Model	32
	Ağırlık	4.2kg
	Garanti	1 yıl

Başvurular


Endüstriyel Robotlar	Tıbbi Cihazlar	Üretim Sistemleri
