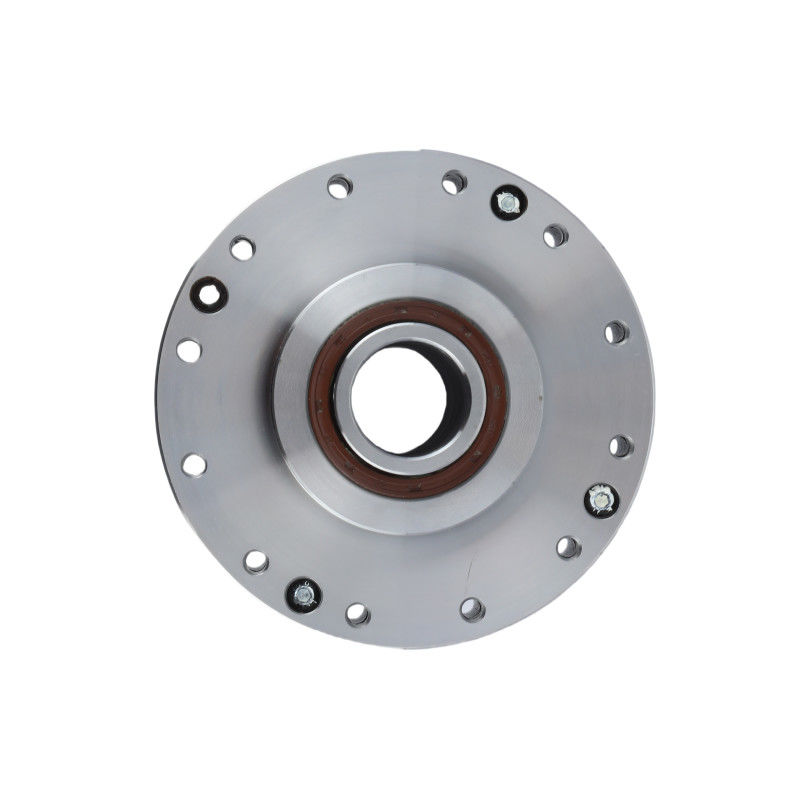

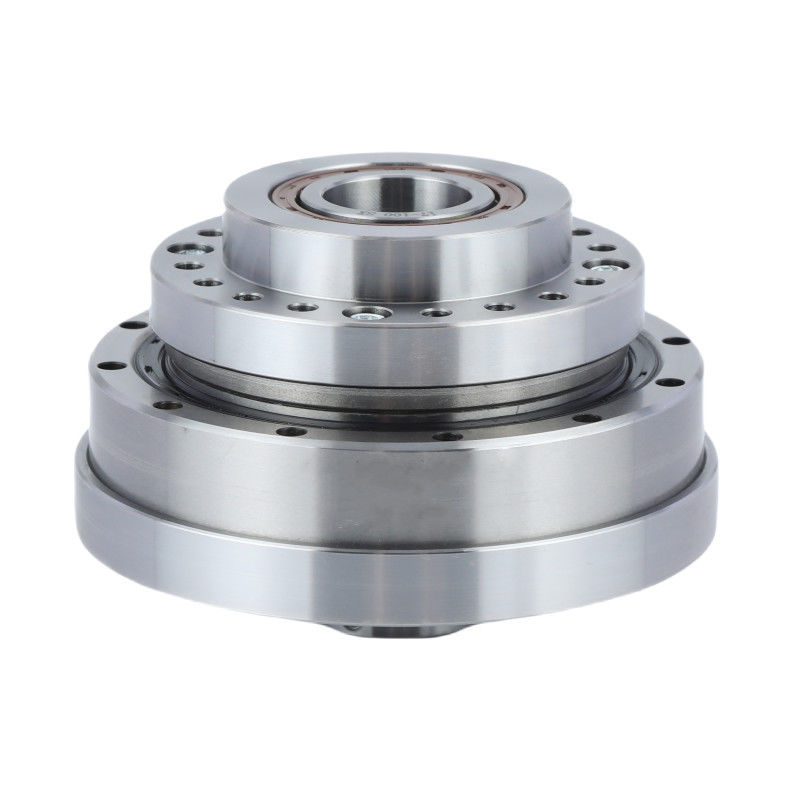

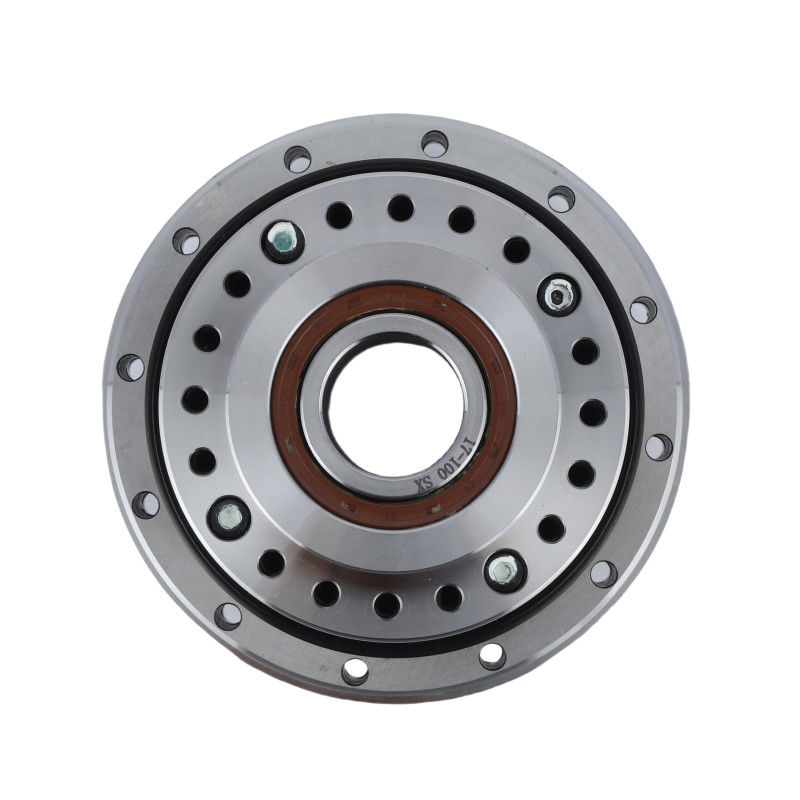

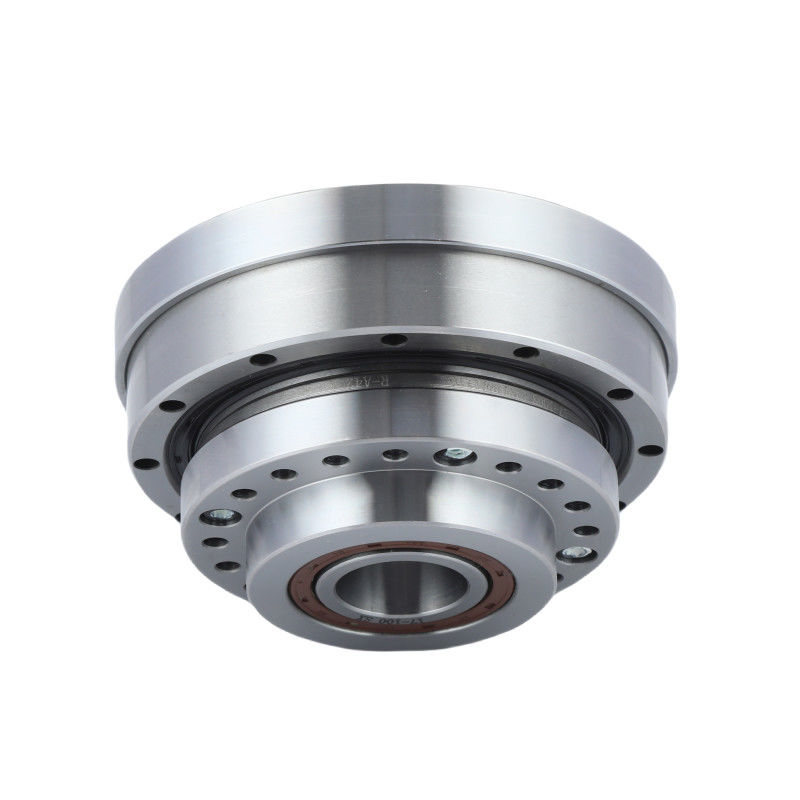

Düşük Geri Çarpışma Flexspline Küçük Harmonik Sürüş Gerginlik Dalga Düğmesi Redüktörü

Düşük Geri Çarpışma Flexspline Küçük Harmonik Sürüş Gerginlik Dalga Düğmesi Redüktörü

Küçük Harmonik Sürüş Redüktörü

Flexspline küçük harmonik sürücü

Flexspline harmonik tahrik gerginlik dalga aygıtı

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

LHT-25-XX-U-III

Bizimle İletişim

Bir İndirim İste

Düşük Geri Çarpışma Flexspline Küçük Harmonik Sürüş Gerginlik Dalga Düğmesi Redüktörü

Düşük Geri Çarpışma Flexspline Küçük Harmonik Sürüş Gerginlik Dalga Düğmesi Redüktörü

Düşük Geri Çarpışma Flexspline Küçük Harmonik Sürüş Gerginlik Dalga Düğmesi Redüktörü

Düşük Geri Çarpışma Flexspline Küçük Harmonik Sürüş Gerginlik Dalga Düğmesi Redüktörü

Düşük Geri Çarpışma Flexspline Küçük Harmonik Sürüş Gerginlik Dalga Düğmesi Redüktörü

Ürün Ayrıntıları

Ürün:

Model 25 Harmonik Redüktör

Bileşenler:

Dalga Jeneratörü, Flexspline, Dairesel Spline

Azaltma oranı:

50:1, 80:1, 100:1, 120:1

Ters tepki:

≤20 Ark Saniye

Maksimum giriş Hızı:

5600 dev/dak

Ortalama Giriş Hızı:

3500 dev/dak

Tasarım ömrü:

10000 saat

Ağırlık:

2.02kg

Uygulama:

Robotik, Havacılık, Tıbbi Ekipman, Endüstriyel Otomasyon, Optik ve Fotonik

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

İyi bir fiyat. Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri çevrimiçi

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

İyi bir fiyat. Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri çevrimiçi

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

İyi bir fiyat. Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri çevrimiçi

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

İyi bir fiyat. Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri çevrimiçi

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Düşük geri tepki gerginlik dalgası azaltıcı Harmonik dişliler

Düşük Geri Çarpışma Flexspline Küçük Harmonik Sürüş Gerginlik Dalga Düğmesi Redüktörü 0

Ürün Tanımı

Harmonik bir tahrik, tasarımı gereği yüksek bir hız azaltma oranı ile geri tepki içermez.

Harmonik sürücüler yüksek hassasiyet, yüksek tork ve kompakt tasarım isteyen uygulamaların ayrılmaz bir parçasıdır.Eşsiz çalışma ilkeleri ve avantajları onları çok çeşitli endüstriler için uygun kılar., robotik ve havacılıktan tıbbi cihazlara ve endüstriyel otomasyona kadar.Harmonik sürücüler modern teknolojik sistemlerin performansına ve verimliliğine önemli ölçüde katkıda bulunur.

Düşük Geri Çarpışma Flexspline Küçük Harmonik Sürüş Gerginlik Dalga Düğmesi Redüktörü 1

Operasyon

Dalga jeneratörü döndüğünde, esnek çizgiyi deforme eder ve dış dişlerinin dairesel çizginin iç dişleriyle iki zıt noktada bağlanmasına neden olur.

Dalga jeneratörü döndürmeye devam ederken, temas noktaları çevre etrafında hareket eder ve bu da esnek çizginin döndürülmesine neden olur.

Flexspline'in dairesel spline'den daha az dişi vardır.Bu yüzden dalga jeneratörünün bir tam dönüşü, iki dalga arasındaki diş sayısındaki farkla dönen esnek çizgiyi oluşturur., yüksek bir azaltma oranına ulaştı.

Spesifikasyon

Model			25
Azaltma oranı			50	80	100	120
2000r/min giriş noktasında nominal tork		Nm	51	82	87	87
2000r/min giriş noktasında nominal tork		kgfm	5.2	8.4	8.9	8.9
Başlangıç ve durma sırasında izin verilen maksimum tork		Nm	127	178	204	217
Başlangıç ve durma sırasında izin verilen maksimum tork		kgfm	13	18	21	22
Orta yük torkunun izin verilen maksimum değeri		Nm	72	113	140	140
Orta yük torkunun izin verilen maksimum değeri		kgfm	7.3	12	14	14
İzin verilen maksimum anlık tork		Nm	242	332	369	395
İzin verilen maksimum anlık tork		kgfm	25	34	38	40
İzin verilen en yüksek giriş dönme hızı (Yağ)		r/min	5600
İzin verilen giriş orta dönme hızı (Yağ)		r/min	3500
Geri tepki		Ark Sec	≤20
Ağırlık		Kilogram	2.02
Tasarım ömrü		Saat	15000

Düşük Geri Çarpışma Flexspline Küçük Harmonik Sürüş Gerginlik Dalga Düğmesi Redüktörü 2

Detaylı Resimler

	LHT - III Model 25 Harmonik Donanım Birimlerinin Ana Özellikleri
	Ürün	Model 25 Gerginlik dalgası azaltıcı
	Bileşenler	Dalga Jeneratörü, Flexspline, Dairesel Spline
	Azaltma oranı	50:1, 80:1, 100:1, 120:1
	Geri tepki	20 ark saniyeden az
	Ortalama Giriş Hızı	5600 r/min
	En yüksek giriş hızı	3500 r/min
	Tasarım Hayatı	15000 saat
	Model	25
	Ağırlık	1.32 kg.
	Garanti	1 yıl

Başvurular


Endüstriyel Robotlar	Huamnoid Robotlar	CNC makineleri
