Name: ODM Harmonik Hız Azıtıcısı İnsansı Robotlar İçin Sürücü Dalga Jeneratörü
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-20-XX-U-III
Availability: InStock

Evde > Ürünler > Harmonik Tahrik >

ODM Harmonik Hız Azıtıcısı İnsansı Robotlar İçin Sürücü Dalga Jeneratörü

ODM harmonik hız azaltıcı

İnsanoid Robotlar Harmonik hız azaltıcısı

ODM harmonik tahrik dalga jeneratörü

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

LHT-20-XX-U-III

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Ürün:

Model 20 Harmonik Redüktör

Bileşenler:

Dalga Jeneratörü, Flexspline, Dairesel Spline

Azaltma oranı:

50:1, 80:1, 100:1

Ters tepki:

≤20 Ark Saniye

Maksimum giriş Hızı:

6500 dev/dak

Ortalama Giriş Hızı:

3500 dev/dak

Tasarım ömrü:

15000 saat

Ağırlık:

1.32kg

Uygulama:

Robotik, Havacılık, Tıbbi Ekipman

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

LHT - III Serisi Gerginlik Dalgası Redüktörü Harmonik Düğmeler

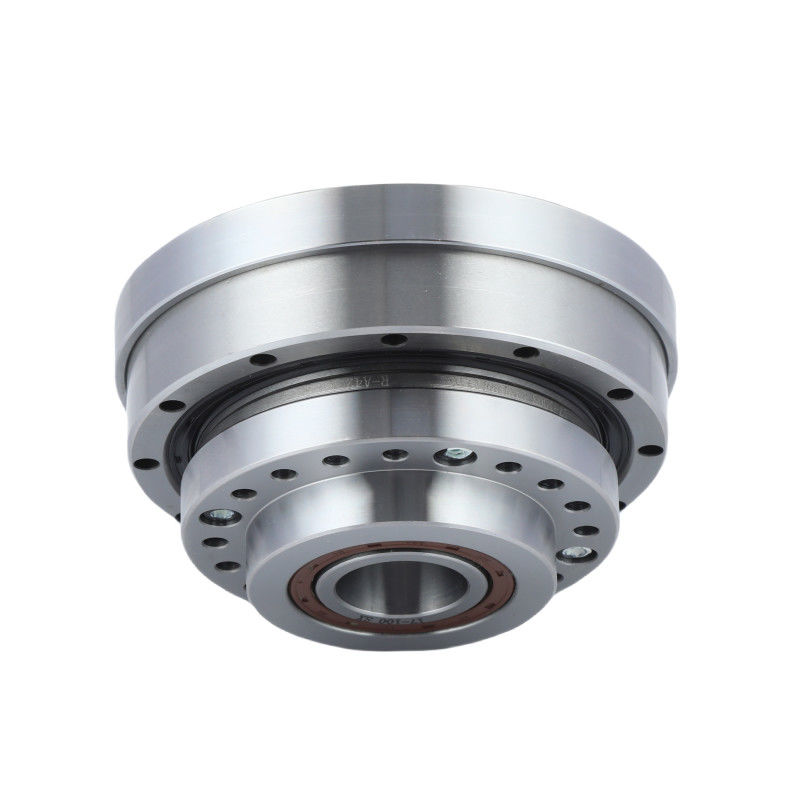

ODM Harmonik Hız Azıtıcısı İnsansı Robotlar İçin Sürücü Dalga Jeneratörü 0

Ürün Tanımı

Harmonik bir tahrik, tasarımı gereği yüksek bir hız azaltma oranı ile geri tepki içermez.

Temel şaft, çevre çevresinde rulmanları olan eliptik olan gerilme dalga jeneratörünü döndürür.

Çıktı torkunu en üst düzeye çıkarıp boyut ve ağırlığı en aza indirgenen çalışma ilkeleri ve yapısı ile,

Harmonik vitesler, tek aşamada yüksek azalma oranları, sıfır geri tepki ve geleneksel vites trenleri tarafından eşlenemeyen yüksek hassasiyet gibi avantajlar sunar.

Özellikleri

1Yüksek hassasiyet ve tekrarlanabilirlik: Tam konumlandırma ve kontrol gerektiren uygulamalar için gereklidir.

2Kompakt Boyut: Daha kompakt ve hafif tasarımlara izin veren, alan tasarrufu sağlar.

3Yüksek Döngü-Kama oranı: Önemli bir ağırlık olmadan güçlü bir dükkan çıkışı sağlar.

4. Düşük aşınma ve uzun ömür: Sürücünün kullanım süresini uzatır ve aşınmayı en aza indirgenen dişlerin yuvarlanma temasından dolayı.

5Düzgün İşlem: Düzgün ve tutarlı hareket sağlar, hassas görevler için idealdir.

Spesifikasyon

Model		20
Azaltma oranı		50	80	100
2000r/min giriş noktasında nominal tork	Nm	17	24	28
Başlangıç ve durma sırasında izin verilen maksimum tork	Nm	39	51	57
Orta yük torkunun izin verilen maksimum değeri	Nm	24	33	34
İzin verilen maksimum anlık tork	Nm	69	89	95
İzin verilen en yüksek giriş dönme hızı	r/min	6500
İzin verilen giriş orta dönme hızı	r/min	3500
Geri tepki	Ark Sec	≤20
Ağırlık	Kilogram	1.32
Tasarım ömrü	Saat	9000	10000	10000

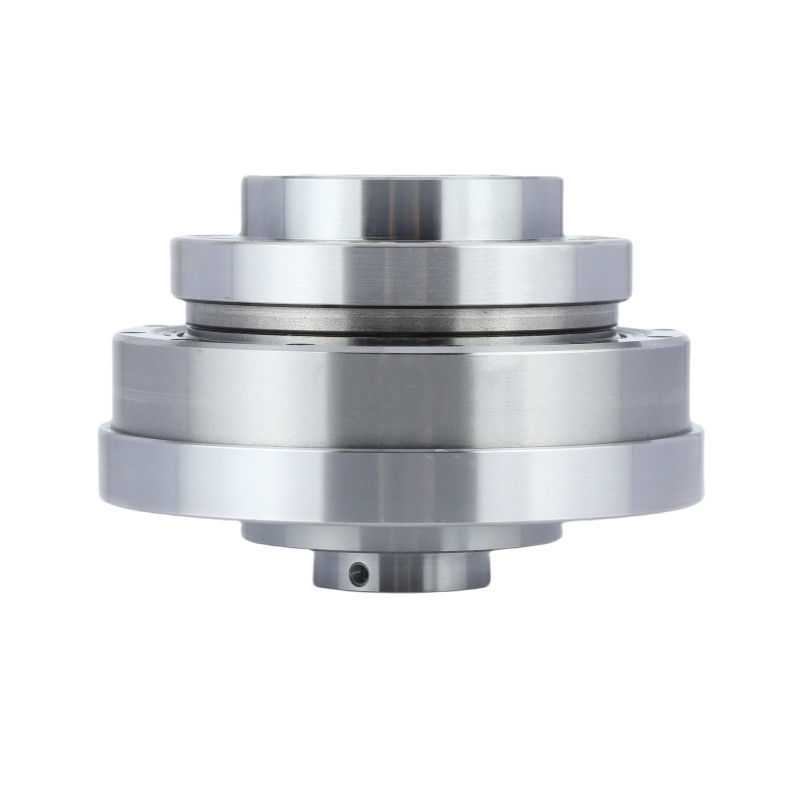

ODM Harmonik Hız Azıtıcısı İnsansı Robotlar İçin Sürücü Dalga Jeneratörü 2

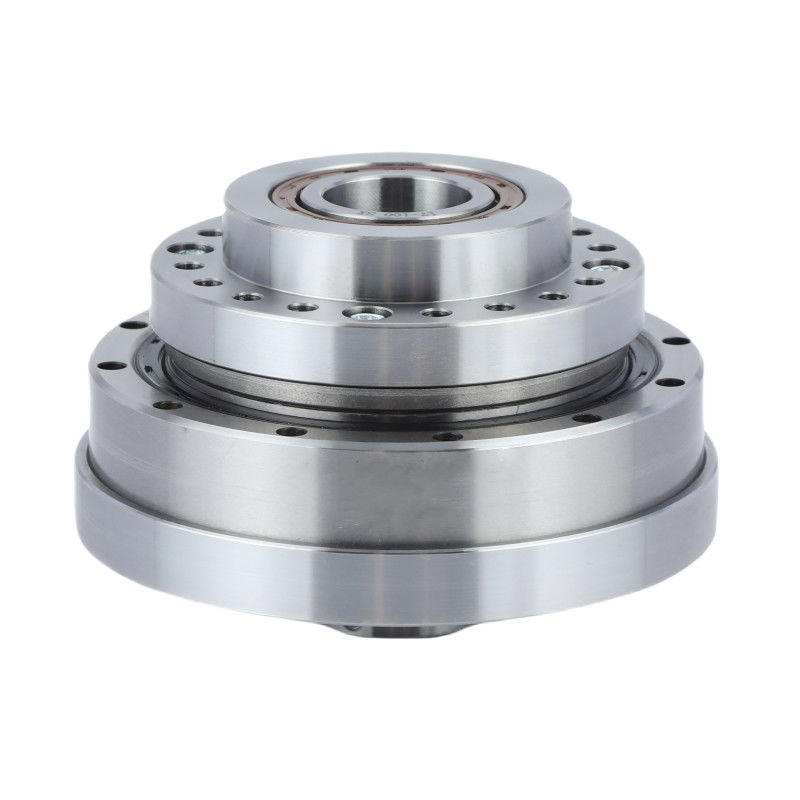

Detaylı Resimler

	LHT - III Model 20 Harmonik Donanım Birimlerinin Ana Özellikleri
	Ürün	Model 20 Harmonik Sürücü
	Bileşenler	Dalga Jeneratörü, Flexspline, Dairesel Spline
	Azaltma oranı	50:1, 80:1, 100:1
	Geri tepki	20 ark saniyeden az
	Ortalama Giriş Hızı	6500 r/min
	En yüksek giriş hızı	3500 r/min
	Tasarım Hayatı	15000 saat
	Model	20
	Ağırlık	1.32 kg.
	Garanti	1 yıl

Başvurular


Optik makineler	3 boyutlu baskı ve kağıt üretimi	Üretim Sistemleri
