Menşe yeri:
Jiangsu, Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:

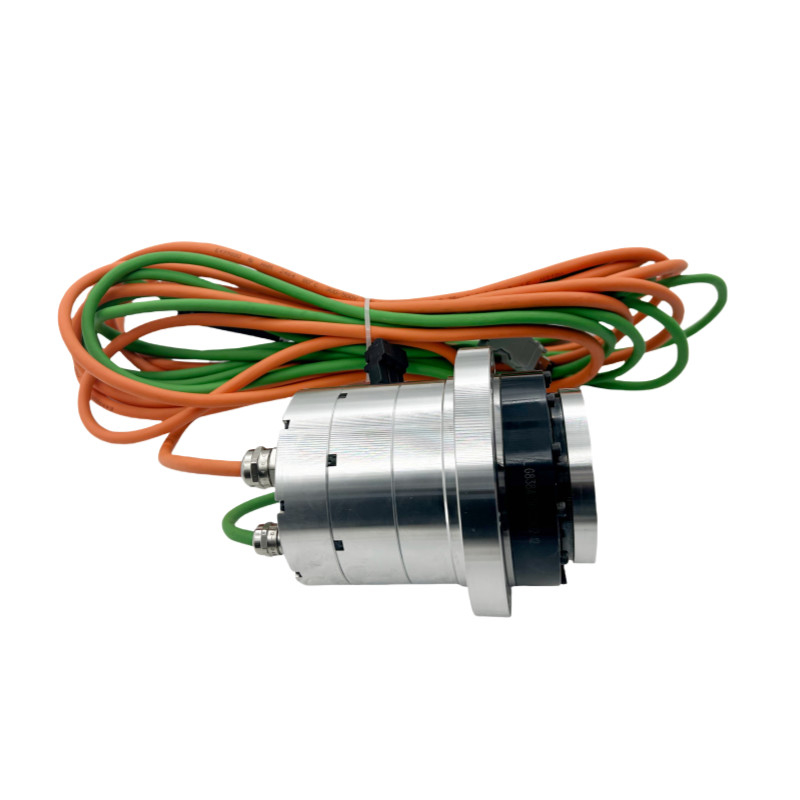

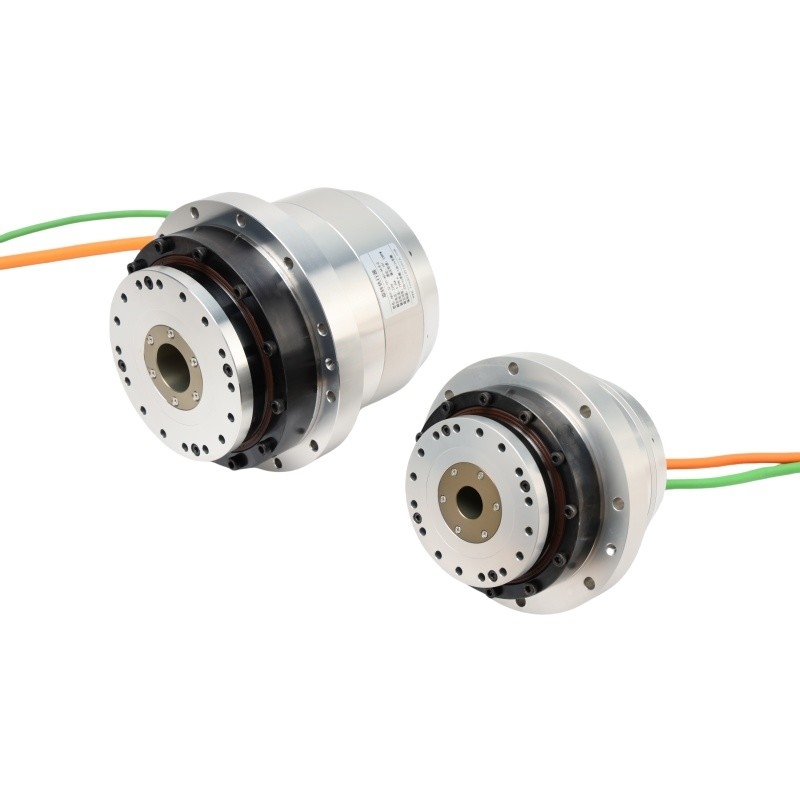

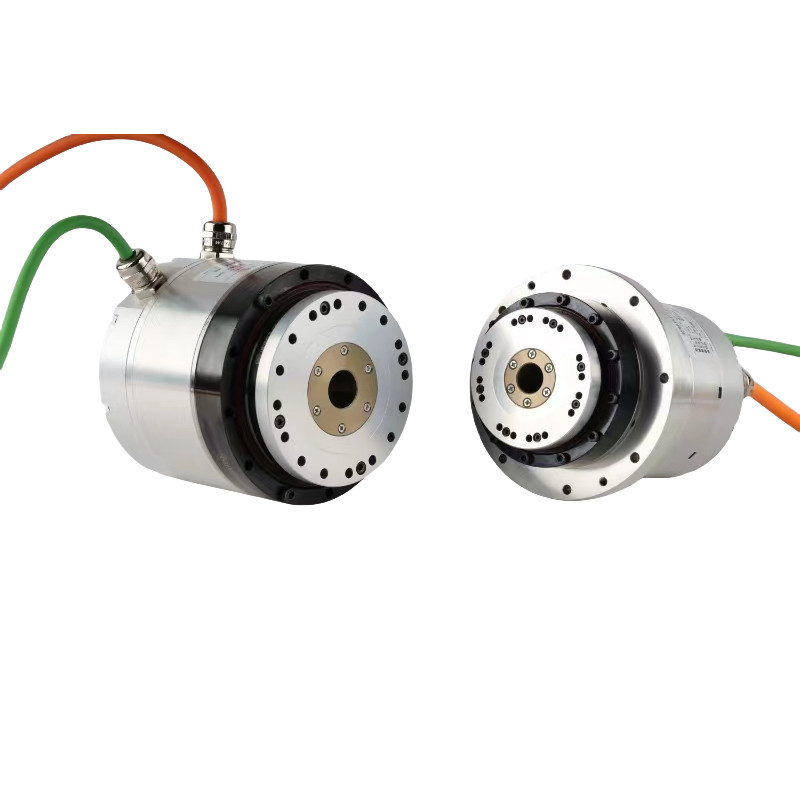

Yandan Çıkışlı HATF Serisi Flanşlı Döner Aktüatörler
Video
Video
Açıklama
Endüstriyel ve ticari uygulamalarda yaygın olarak kullanılan döner aktüatörler, çeşitli görevler için uygun hale getiren birkaç farklı özelliğe sahiptir.İşte AC220V döner aktüatörlerin ana özellikleri:
1. Yüksek Döner çıkışı
Özellik: Yüksek dönme kuvveti gerektiren uygulamalar için gerekli olan önemli bir tork üretebilmektedir.
Avantaj: Endüstriyel makineler, valf çalıştırma ve büyük ölçekli otomasyon sistemleri gibi ağır yüklü uygulamalara uygundur.
2- Kesinlik Kontrolü.
Özellik: Dönüş hareketini tam bir şekilde kontrol etmesini sağlar, genellikle ince ayarlamalar yapabilmektedir.
Yararı: Robot kolları, CNC makineleri ve tıbbi cihazlar gibi doğru konumlandırma gerektiren uygulamalar için ideal.
3Dayanıklılık ve Güçlü İnşaat
Özellikleri: Yüksek sıcaklıklar, nem ve toz da dahil olmak üzere sert ortamlara dayanacak şekilde inşa edilmiştir.
Fayda: Endüstriyel ortamlarda uzun süreli performans ve güvenilirlik sağlar.
HATF döner aktüatörlerin parametreler tablosu
| Seri HATF | 20 | ||||||
| Azaltma oranı | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | En yüksek tork | N · m | 69 | 91 | 102 | 108 | 113 |
| İsimlendirilmiş tork | N · m | 30 | 48 | 58 | 61 | 61 | |
| En yüksek hız | rpm | 98 | 62 | 50 | 41 | 31 | |
| İsimlendirilmiş hız | rpm | 51 | 32 | 26 | 21 | 16 | |
| Maksimum akım | Silahlar | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| Rütbeli akım | Silahlar | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| Döngü sabiti | N m/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| Faz direnci | Ohm ((20°C) | 6.2 | |||||
| Faz endüktansı | mH | 7.7 | |||||
| Geri EMF | Vrms/krpm | 25 | |||||
| 48VDC | En yüksek tork | N · m | 69 | 91 | 102 | 108 | 113 |
| İsimlendirilmiş tork | N · m | 39 | 58 | 61 | 61 | 61 | |
| En yüksek hız | rpm | 86 | 54 | 44 | 36 | 27 | |
| İsimlendirilmiş hız | rpm | 51 | 32 | 26 | 21 | 16 | |
| Maksimum akım | Silahlar | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| Rütbeli akım | Silahlar | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| Döngü sabiti | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| Faz direnci | Ohm ((20°C) | 0.4 | |||||
| Faz endüktansı | mH | 0.9 | |||||
| Geri EMF | Vrms/krpm | 7.7 | |||||
| Mutlak Kodlayıcı | Kodlayıcı tipi | Mutlak kodlayıcı | |||||
| Çözüm (tek motor dönüşü) | biraz | 23,24 bit | |||||
| Motor Çok dönüşlü sayaç | biraz | 16 | |||||
| Tek yönlü konum doğruluğu | Ark sec | ≤ 75 | ≤ 75 | ≤ 60 | ≤50 | ≤50 | |
| Konumlama doğruluğunun tekrarlanabilirliği | Ark sec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| Dönen sertlik | x104 N·m /rad | 24 | |||||
| Torsiyon sertliği | x104 N·m /rad | 1.8 | 2.3 | ||||
| Dayanıklılık anı | Frensiz | kg*m2 | 8.8*10^-5 | ||||
| Frenli | kg*m2 | 9.17*10^-5 | |||||
| Kütle | Frensiz | Kilogram | 2.4 | ||||
| Frenli | Kilogram | 2.96 | |||||
| Motor direği sayısı | Polonya | 16 | |||||
| Çevre koşulları | Çalışma sıcaklığı: 0~40°C Depolama sıcaklığı: -20~60°C Çalışma nemliği/Koruyucu nemliği: 20~80% RH (kondansiyon yok) Titreşme direnci: 24.5m/s2 (sıklık: 10~400Hz) Toz veya metal tozu, aşındırıcı gazlar, yanıcı gazlar, yağ sisleri ve diğer kapalı kullanımlar yok, doğrudan güneş ışığından kaçının 1000 metre yüksekliğin altında |
||||||
| Motor yalıtımı | İzolasyon direnci: 100MΩ ((DC500V) 'den fazla | ||||||
| Dielektrik kuvveti: AC1500V/ 1 dakika | |||||||
| İzolasyon sınıfı: F | |||||||
| Korunma Dereceleri | Tamamen kapalı, kendi kendine soğutulan tip (IP65) | ||||||
