Spesifikasyon		Bölüm numarası	oranı	NE070	NE090	NE120	NE155	NE205	NE235
Adlık çıkış tork	Nm	tek	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		iki kat	15	50	120	190	320	550	1080
			16	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Döner eylemsizlik	Kg.cm³	tek	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		iki kat	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

Parameters Table		Bölüm numarası	oranı	NE070	NE090	NE120	NE155	NE205	NE235
En yüksek hızlanma tork	Nm	1,2	1.8 kat değerli çıkış tork
Acil durma tork	Nm	1,2	3 kat değerli çıkış tork
Adlık giriş hızı	rmp	1	3 ~ 10	5000	4000	4000	3000	3000	2000
Adlık giriş hızı	rmp	2	15 ~ 100	5000	4000	4000	3000	3000	2000
Maksimum giriş hızı	rmp	1	3 ~ 10	10000	8000	8000	6000	6000	4000
Maksimum giriş hızı	rmp	2	15 ~ 100	10000	8000	8000	6000	6000	4000
Çok hassas bir tepki.	arcmin	1	3 ~ 10	- Evet.	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Çok hassas bir tepki.	arcmin	2	15 ~ 100	- Evet.	- Evet.	≤3	≤3	≤3	≤3
Kesin bir tepki	arcmin	1	3 ~ 10	≤3	≤3	≤3	≤3	≤3	≤3
Kesin bir tepki	arcmin	2	15 ~ 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standart tepki	arcmin	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standart tepki	arcmin	2	15 ~ 100	≤7	≤7	≤7	≤7	≤7	≤7
Orsional sertlik	Nm/arcmin	1,2	3 ~ 100	8	14	27	52	148	305
Maks. radyal kuvvet	N	1,2	3 ~ 100	1730	3250	7000	9600	14500	27800
Maks. eksen gücü	N	1,2	3 ~ 100	865	1625	3500	4800	7250	13900
Eğme anı	Nm	1,2	3 ~ 100	77	152	325	530	920	1840
Hizmet Hayatı	H.R.	1,2	3 ~ 100	20000 saat ((sürekli çalışma 10000 saat)
Verimlilik	%	1	3 ~ 10	≥97%
Verimlilik	%	2	15 ~ 100	≥94%
Ağırlık	Kilo	1	3 ~ 10	1.4	3.3	6.9	13.0	31.0	48.0
Ağırlık	Kilo	2	15 ~ 100	1.6	4.7	8.7	17.0	35.0	60.0
Çalışma sıcaklığı	°C	1,2	3 ~ 100	-10°C-90°C
Yağlama		1,2	3 ~ 100	Sentetik yağ
Koruma sınıfı		1,2	3 ~ 100	IP65
Montaj konumu		1,2	3 ~ 100	Herhangi bir yöne.
Gürültü seviyesi (N1 = 3000 rpm, yüklenmemiş)	dB ((A)	1	3 ~ 10	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
Gürültü seviyesi (N1 = 3000 rpm, yüklenmemiş)	dB ((A)	2	15 ~ 100	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70

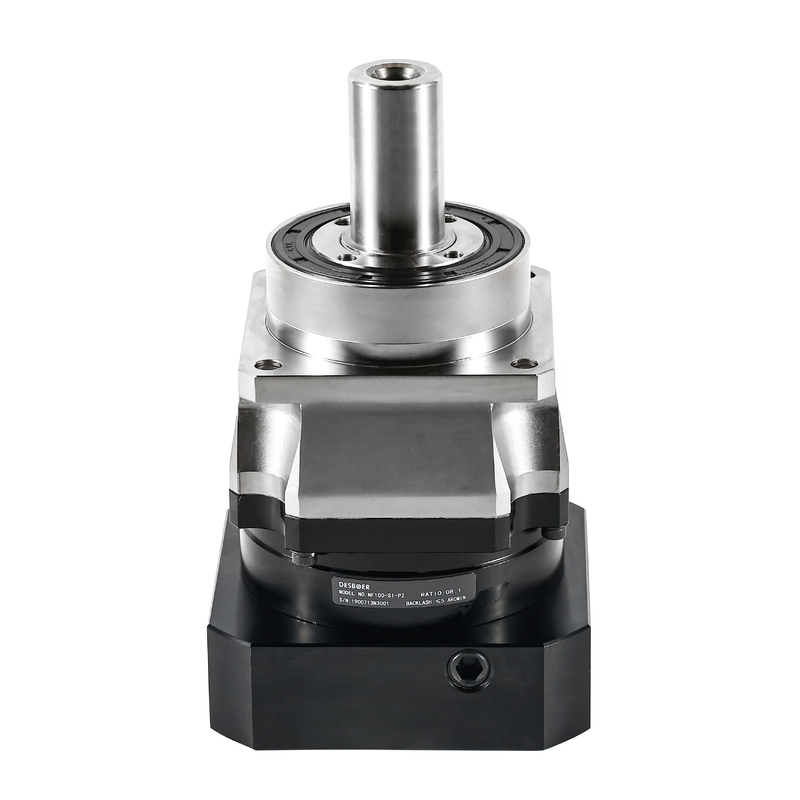

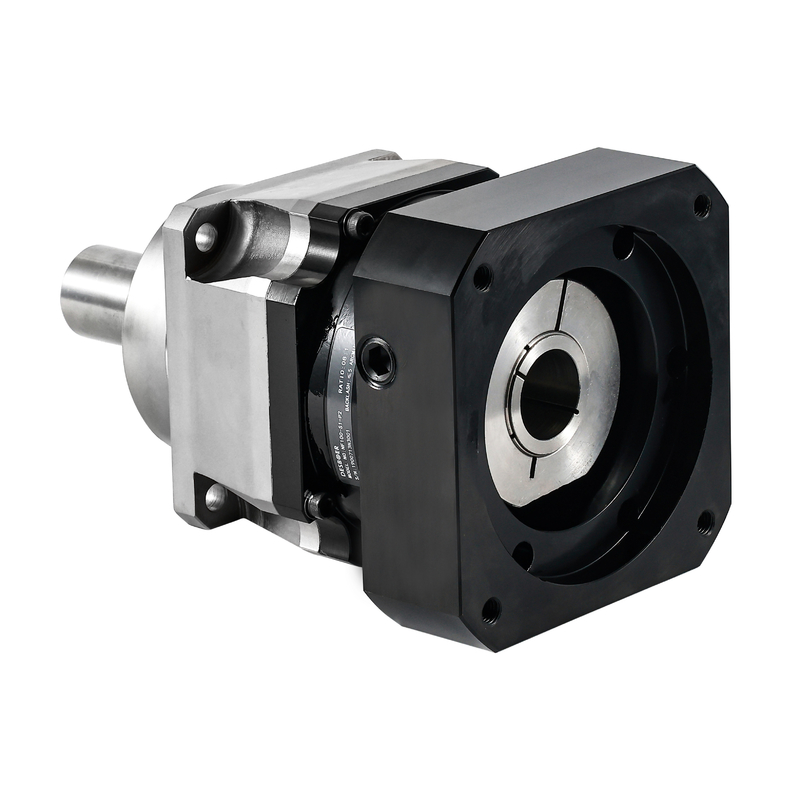

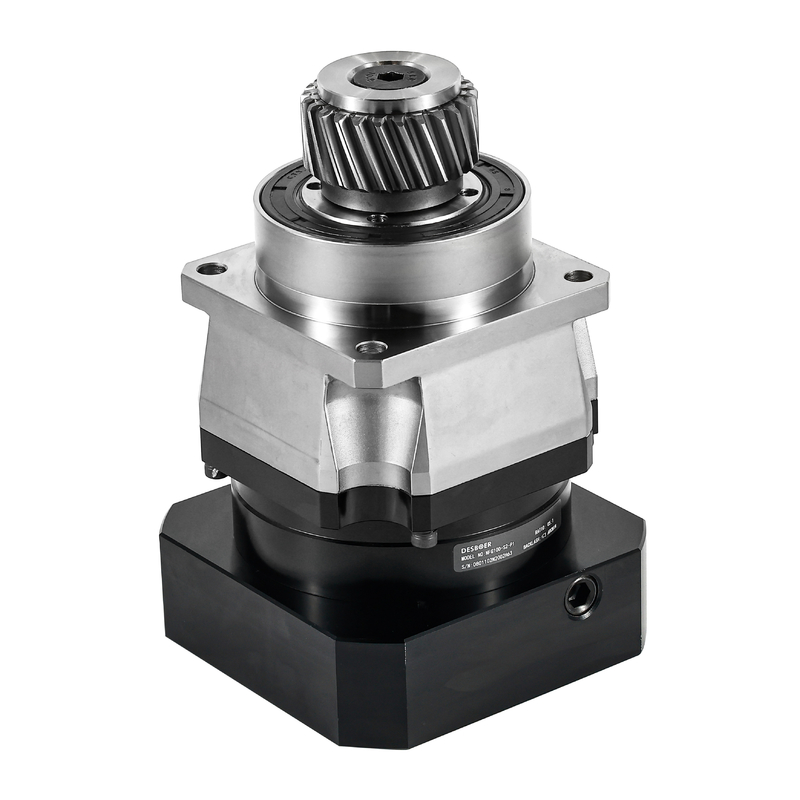

OEM Precision Planetary Reducer Shaft Mounted Gearbox Yüksek verimlilik
