Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
LHT-25-XX-U-I

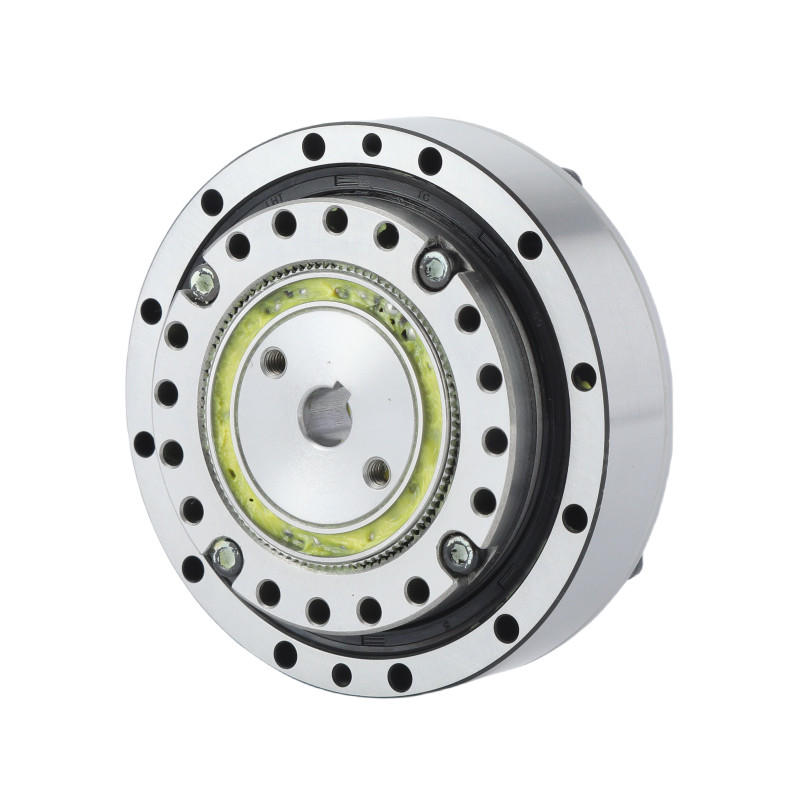

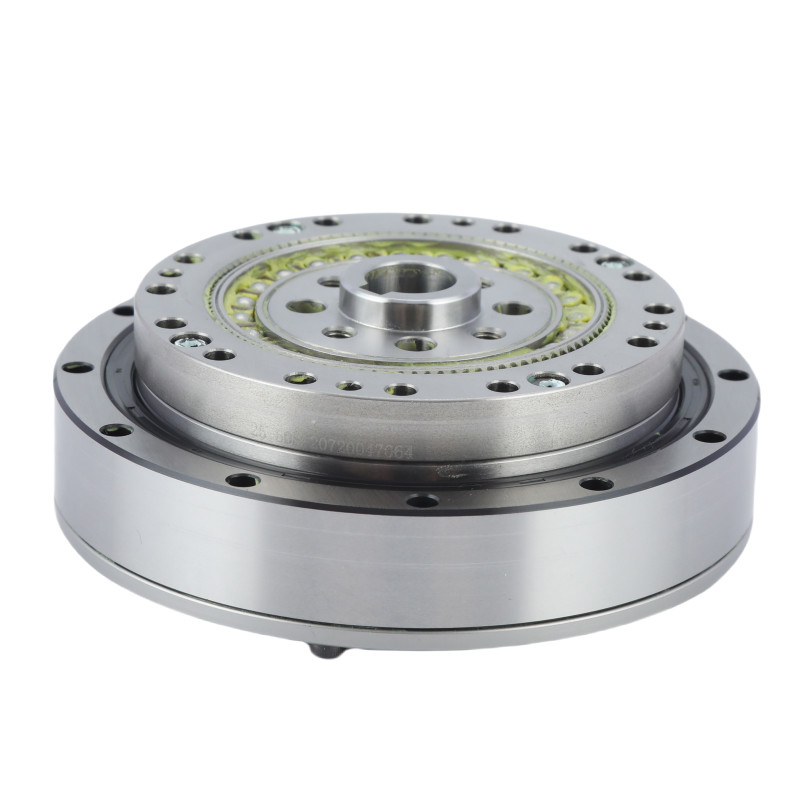

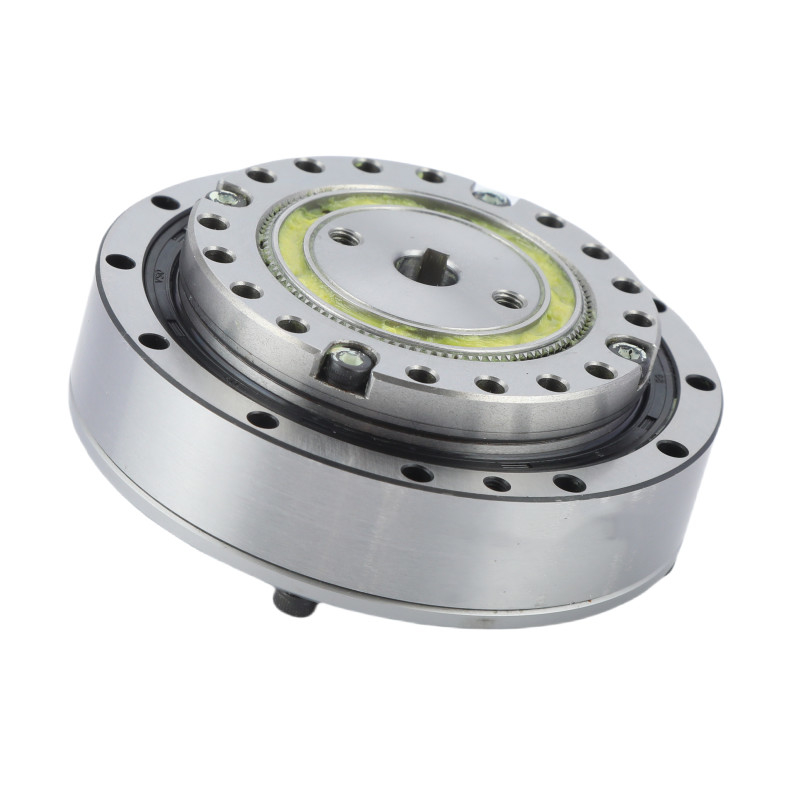

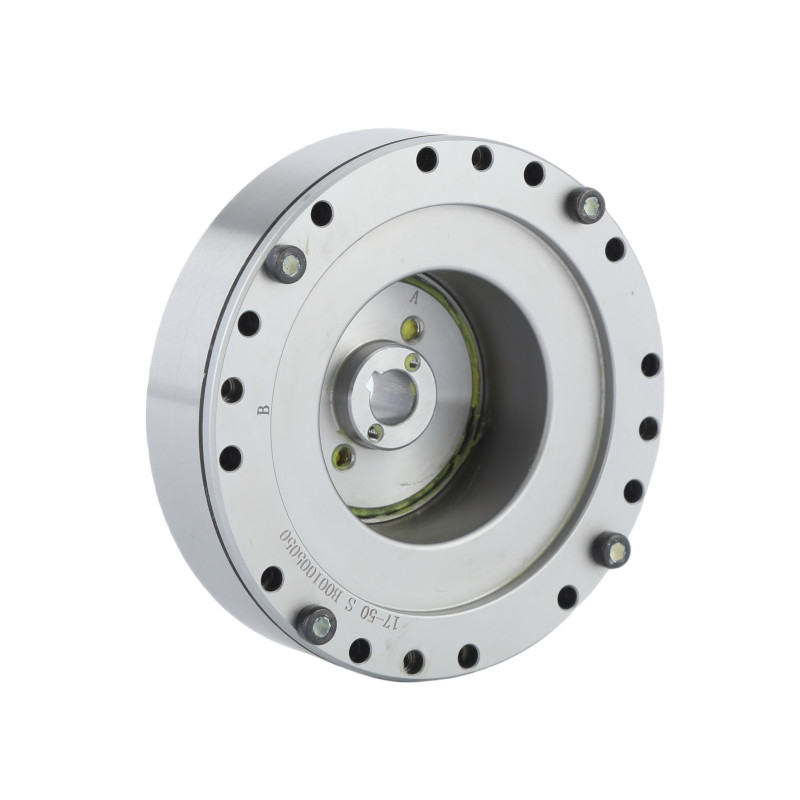

Kompakt gerginlik dalgasıÇarpışma sıfırHarmonik Sürücü
|
Yüksek tork kapasitesi Döner aktarımıKompakt boyutlarına rağmen, harmonik sürücüler yüksek tork aktarabilirler. Yüksek Hassasiyet ve Tekrarlanabilirlik DoğrulukTasarım, hareket kontrolünde yüksek hassasiyeti sağlar, bu da harmonik tahrikleri doğru ve tekrarlanabilir konumlandırmayı gerektiren uygulamalar için uygun hale getirir. Yüksek Verimlilik Enerji verimliliğiHarmonik sürücüler, enerji tüketimini azaltan ve sistem performansını geliştiren tipik olarak %80-90 civarında yüksek mekanik verimlilik göstermektedir. |
Parametreler Tablosu
| Model | 25 | |||||
| Azaltma oranı | 50 | 80 | 100 | 120 | ||
| 2000r/min giriş noktasında nominal tork | Nm | 39 | 63 | 67 | 67 | |
| kgfm | 4 | 6.4 | 6.8 | 6.8 | ||
| Başlangıç ve durma sırasında izin verilen maksimum tork | Nm | 98 | 137 | 157 | 167 | |
| kgfm | 10 | 14 | 16 | 17 | ||
| Orta yük torkunun izin verilen maksimum değeri | Nm | 55 | 87 | 108 | 108 | |
| kgfm | 5.6 | 8.9 | 11 | 11 | ||
| İzin verilen maksimum anlık tork | Nm | 186 | 255 | 284 | 304 | |
| kgfm | 19 | 26 | 29 | 31 | ||
| İzin verilen en yüksek giriş dönme hızı (Yağ) |
r/min | 5600 | ||||
| İzin verilen giriş orta dönme hızı (Yağ) |
r/min | 3500 | ||||
| Geri tepki | Ark Sec | ≤20 | ||||
| Ağırlık | Kilo | 1.22 | ||||
| Tasarım ömrü | Saat | 10000 | 15000 | 15000 | 15000 | |
|
LHT - I Model 25 Harmonik Düğüm Birimlerinin Ana Özellikleri | |||
| Ürün | Model 25 Harmonik Sürücü | |||
|
Bileşenler
|
Dalga Jeneratörü, Flexspline, Dairesel Spline | |||
|
Azaltma oranı
|
50:1, 80:1, 100:1, 120:1 | |||
|
Geri tepki
|
20 ark saniyeden az | |||
|
Ortalama Giriş Hızı
|
5600 r/min | |||
|
En yüksek giriş hızı
|
3500 r/min | |||
|
Tasarım Hayatı
|
15000 saat | |||
|
Model
|
25 | |||
|
Ağırlık
|
1.22 kg | |||
| Garanti | 1 yıl | |||
Başvurular
|
|
|
| Endüstriyel Robotlar | Huamnoid Robotlar | Üretim Sistemleri |
