Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
LHT-17-XX-U-I
|

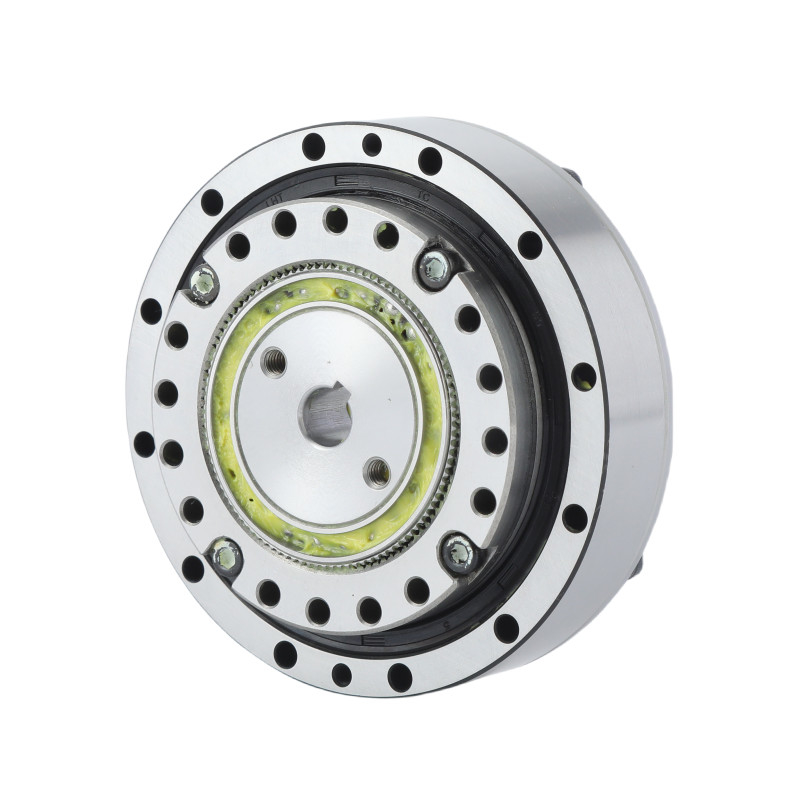

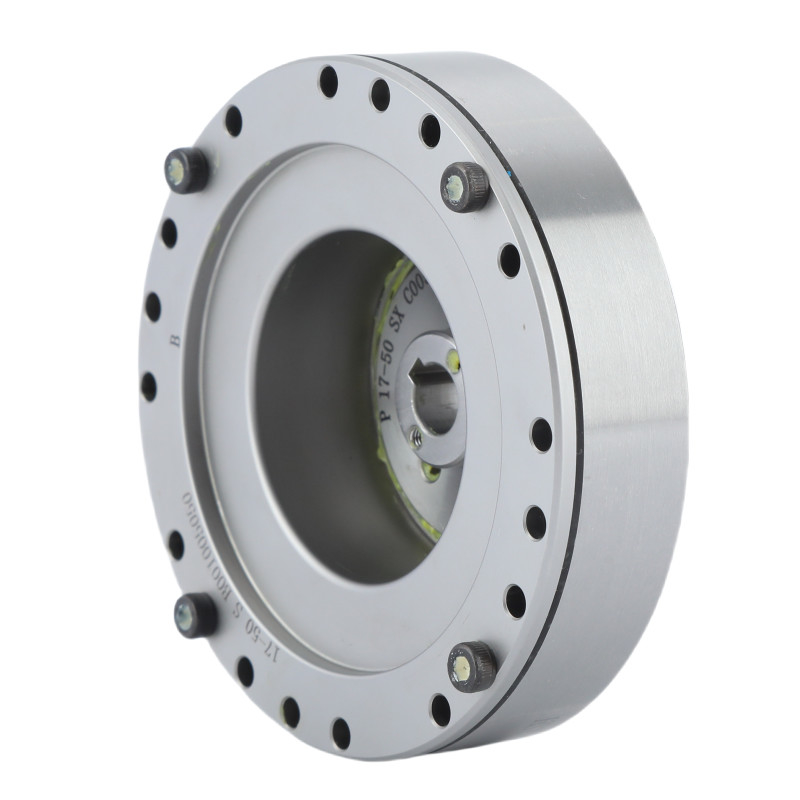

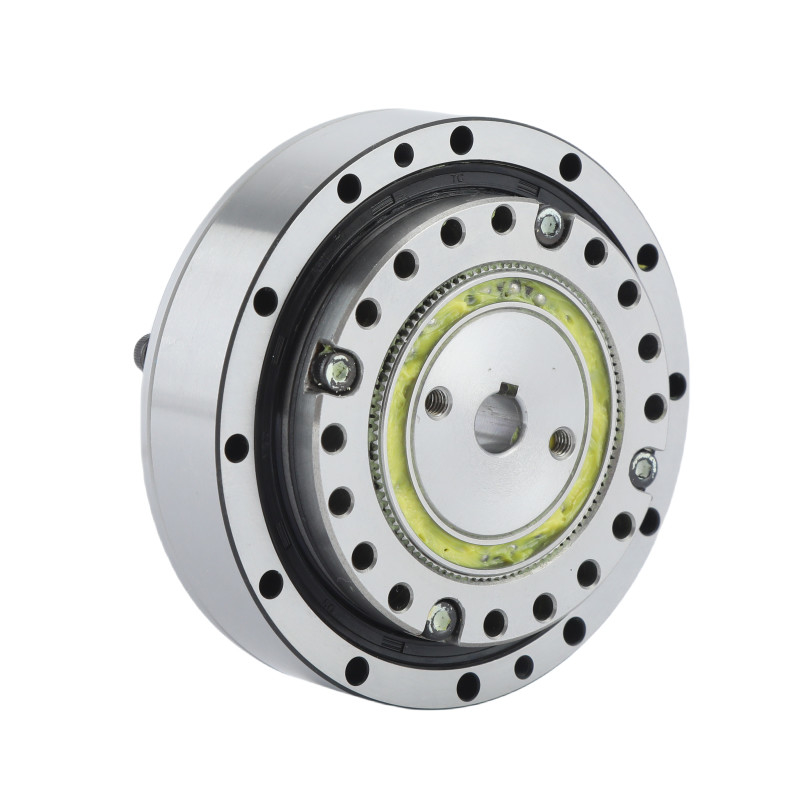

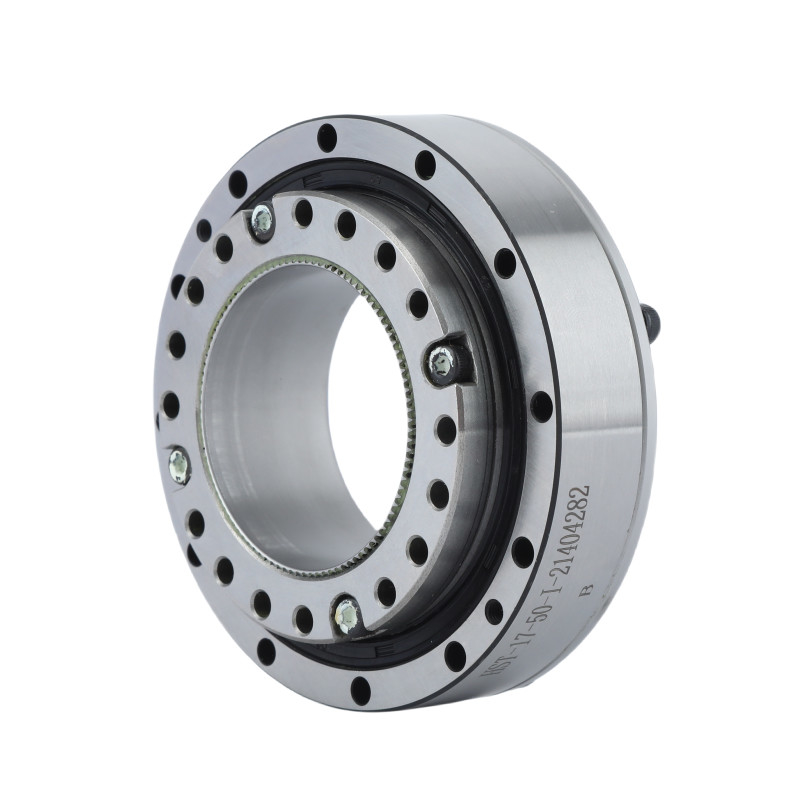

Harmonik Sürücüler Robotik, havacılık ve diğer hassas uygulamalarda kullanılan bir tür gerginlik dalga takımıdır.Yüksek hassasiyetDüşük tepki ve daha fazla kontrol. VerimlilikDaha az bileşen daha az sürtünme ve bakım anlamına gelir. KompaktlıkAra bileşenlerin ortadan kaldırılması yer tasarrufu sağlar. |
| Model | 17 | |||||
| Azaltma oranı | 50 | 80 | 100 | 120 | ||
| 2000r/min giriş noktasında nominal tork | Nm | 16 | 22 | 24 | 24 | |
| kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
| Başlangıç ve durma sırasında izin verilen maksimum tork | Nm | 34 | 43 | 54 | 54 | |
| kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
| Orta yük torkunun izin verilen maksimum değeri | Nm | 26 | 27 | 39 | 39 | |
| kgfm | 2.6 | 2.7 | 4 | 4 | ||
| İzin verilen maksimum anlık tork | Nm | 70 | 87 | 110 | 86 | |
| kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
| İzin verilen en yüksek giriş dönme hızı (Yağ) |
r/min | 7300 | ||||
| İzin verilen giriş orta dönme hızı (Yağ) |
r/min | 3500 | ||||
| Geri tepki | Ark Sec | ≤20 | ||||
| Ağırlık | Kilo | 0.54 | ||||
| Tasarım ömrü | Saat | 10000 | 15000 | 15000 | 15000 | |
|
LHT - I Model 17 Harmonik Düğüm Birimlerinin Ana Özellikleri | |||
| Ürün | Model 17 Harmonik Sürücü | |||
|
Bileşenler
|
Dalga Jeneratörü, Flexspline, Dairesel Spline | |||
|
Azaltma oranı
|
50:1, 80:1, 100:1, 120:1 | |||
|
Geri tepki
|
20 ark saniyeden az | |||
|
Ortalama Giriş Hızı
|
7300 r/min | |||
|
En yüksek giriş hızı
|
3500 r/min | |||
|
Tasarım Hayatı
|
15000 saat | |||
|
Model
|
17 | |||
|
Ağırlık
|
0.54 kg | |||
| Garanti | 1 yıl | |||
