Spesifikasyon		Bölüm numarası	oranı	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Adlık çıkış tork	Nm	tek	4	22	45	45	110	130	280	560	1100	2200	3600
			5	25	55	55	145	160	340	610	1300	2200	3300
			7	20	48	48	125	130	300	560	1200	2000	2900
			8	- Evet.	- Evet.	- Evet.	95	100	250	550	1100	1700	2850
			10	15	40	40	95	100	220	460	950	1400	1900
		iki kat	16	22	45	45	110	130	280	560	1100	2200	3600
			20	22	45	45	110	130	280	560	1100	2000	3600
			25	25	60	60	145	160	350	610	1300	2200	3300
			30	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.	3100
			35	20	50	50	125	140	310	560	1200	1200	3000
			40	18	50	50	110	120	280	560	1200	1800	- Evet.
			50	18	55	55	145	160	340	610	1300	2000	3300
			60	- Evet.	- Evet.	48	125	120	300	560	1200	1800	2900
			70	18	- Evet.	48	125	120	300	560	1100	1800	2900
			80	- Evet.	- Evet.	- Evet.	95	100	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.
			90	- Evet.	- Evet.	40	95	100	250	460	950	1500	2200
			100	15	- Evet.	40	95	100	220	460	950	1400	1900
Döner eylemsizlik	Kg.cm3	tek	4	0.03	0.14	0.14	0.14	0.51	2.87	7.54	25.03	54.37	283.94
			5	0.03	0.13	0.13	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			7	0.03	0.13	0.13	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	- Evet.	- Evet.	- Evet.	- Evet.	0.45	2.62	7.14	22.48	50.84	245.35
			10	0.03	0.13	0.13	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		iki kat	16	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			20	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			25	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			30	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.	54.37
			35	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			40	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	- Evet.
			50	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	54.37
			60	- Evet.	- Evet.	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			70	0.03	- Evet.	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			80	- Evet.	- Evet.	- Evet.	- Evet.	0.13	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.
			90	- Evet.	- Evet.	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			100	0.03	- Evet.	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56

Parameters Table		Bölüm numarası	oranı	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
En yüksek hızlanma tork	Nm	1,2	1.8 kat değerli çıkış tork
Acil durma tork	Nm	1,2	3 kat değerli çıkış tork
Adlık giriş hızı	rmp	1	4 ~ 10	5000	5000	5000	4000	4000	4000	3000	3000	2200	2000
Adlık giriş hızı	rmp	2	16~100	5000	5000	5000	4000	4000	4000	3000	3000	3000	2200
Maksimum giriş hızı	rmp	1	4 ~ 10	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Maksimum giriş hızı	rmp	2	16~100	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Çok hassas bir tepki.	arcmin	1	4 ~ 10	- Evet.	- Evet.	- Evet.	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Çok hassas bir tepki.	arcmin	2	16~100	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.	≤3	≤3	≤3	≤3	≤3
Kesin bir tepki	arcmin	1	4 ~ 10	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Kesin bir tepki	arcmin	2	16~100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standart tepki	arcmin	1	4 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standart tepki	arcmin	2	16~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Orsional sertlik	Nm/arcmin	1,2	4 ~ 100	7	10	13	23	31	95	183	529	1030	1421
Maks. radyal kuvvet	N	1,2	4 ~ 100	1040	1700	2300	3800	4100	9400	15000	25600	42000	58000
Maks. eksen gücü	N	1,2	4 ~ 100	690	850	1055	1900	2980	5600	9300	19000	33400	59000
Eğme anı	Nm	1,2	4 ~ 100	55	65	94	106	198	482	1090	4030	6100	8500
Hizmet Hayatı	H.R.	1,2	16~100	20000 saat ((sürekli çalışma 10000 saat)
Verimlilik	%	1	4 ~ 10	≥97%
Verimlilik	%	2	16~100	≥94%
Ağırlık	Kilo	1	4 ~ 10	0.7	1.2	1.2	1.2	3.0	5.6	11.9	31.6	56.1	99.6
Ağırlık	Kilo	2	16~100	1.0	1.6	1.6	1.6	3.7	7.3	15.9	36.9	70.0	124.5
Çalışma sıcaklığı	°C	1,2	4 ~ 100	-30°C-90°C
Yağlama		1,2	4 ~ 100	Sentetik yağ
Koruma sınıfı		1,2	4 ~ 100	IP65
Montaj konumu		1,2	4 ~ 100	Herhangi bir yöne.
Gürültü seviyesi (N1 = 3000 rpm, yüklenmemiş)	dB ((A)	1	4 ~ 100	≤ 56	≤58	≤58	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤73
Gürültü seviyesi (N1 = 3000 rpm, yüklenmemiş)	dB ((A)	2	16~100	≤ 56	≤58	≤58	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤73

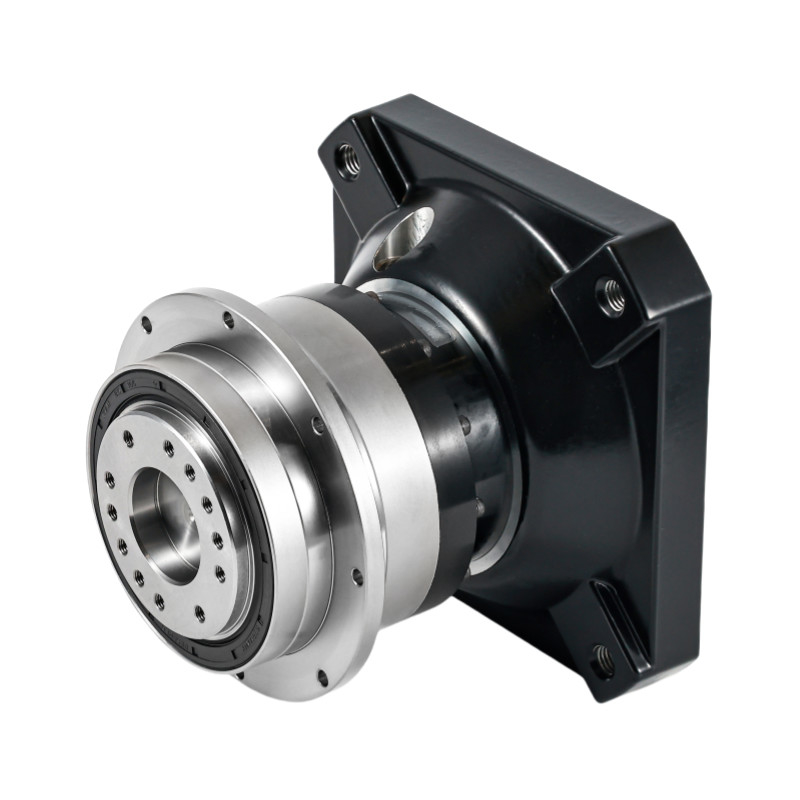

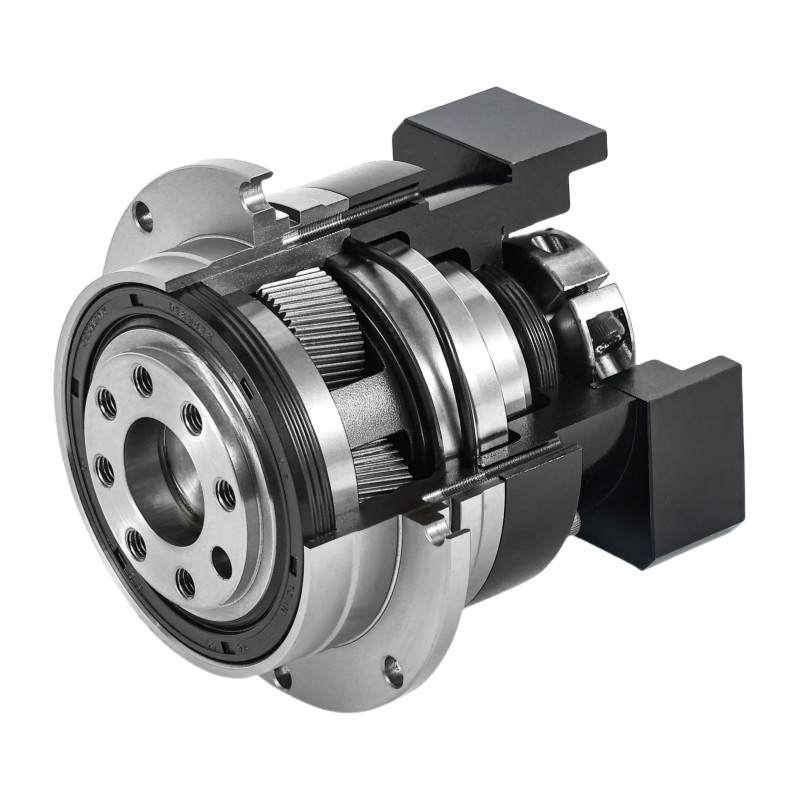

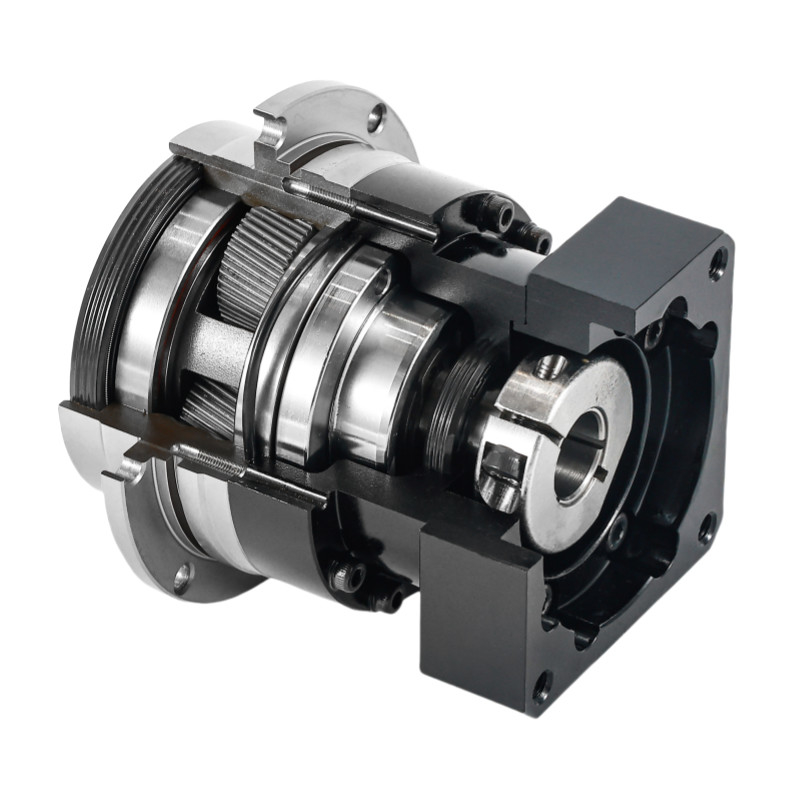

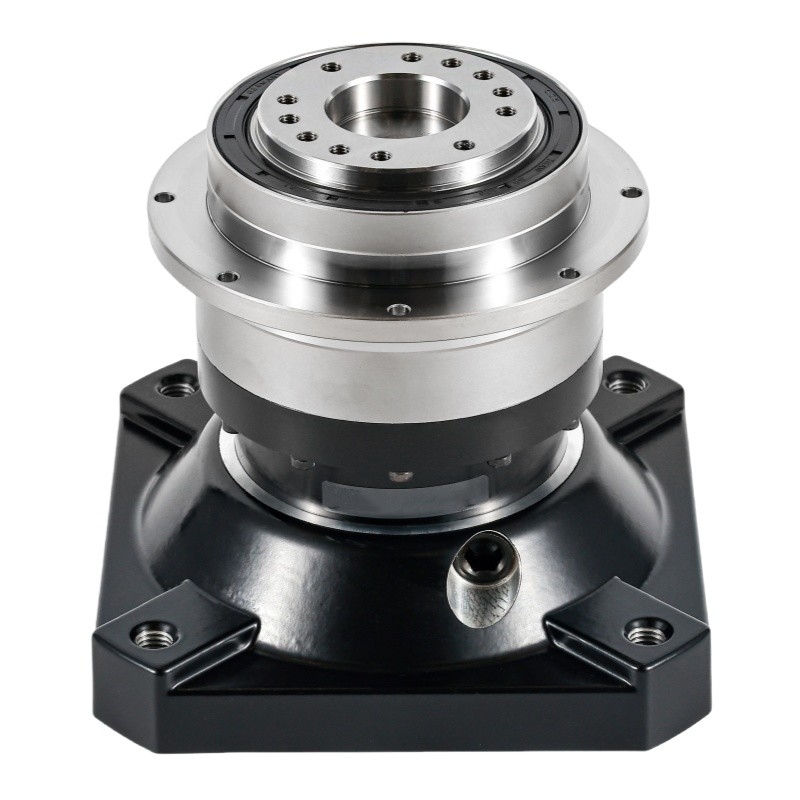

Entegre Planetarium ND Serisi Gezegen Redüktörleri Yüksek hassasiyetli vites kutusu
