Harmonik Sürücü, Endüstriyel Otomasyon için germe dalgası dişli kutuları redüktör

Endüstriyel gerilme dalgaları

Otomatik gerilme dalgaları

Otomatik gerginlik dalgası vites kutuları

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

LHT-17-XX-U-III

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Ürün:

Model 17 Harmonik Redüktör

Bileşenler:

Dalga Jeneratörü, Flexspline, Dairesel Spline

Azaltma oranı:

50:1, 80:1, 100:1, 120:1

Ters tepki:

≤20 Ark Saniye

Maksimum giriş Hızı:

7300 dev/dak

Ortalama Giriş Hızı:

3500 dev/dak

Tasarım ömrü:

15000 saat

Ağırlık:

0.99KG

Uygulama:

Robotik, Havacılık, Tıbbi Ekipman

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Yüksek hassasiyetli Harmonik Sürücü Gerginlik dalgası dişli kutuları azaltıcı

Harmonik Sürücü, Endüstriyel Otomasyon için germe dalgası dişli kutuları redüktör 0

Yüksek hassasiyet

Sıfır Geri Tepki: Harmonik sürücüler sıfıra yakın geri tepkileri ile bilinir, bu da ağ dişleri arasında minimum oyun anlamına gelir. Bu yüksek hassasiyeti ve tekrarlanılabilirliği sağlar.
Yüksek Pozisyonel Doğruluk: Tasarım, hassas hareketler gerektiren uygulamalar için gerekli olan çok hassas bir konumlandırmaya izin verir.

Yüksek tork kapasitesi

Kompakt ve Hafif: Küçük boyutlarına rağmen, harmonik sürücüler yüksek miktarda tork aktarabilir ve bu da onları alan kısıtlı uygulamalarda kullanmak için verimli hale getirir.
Döngü yoğunluğu: Robot ve havacılık uygulamaları için avantajlı olan yüksek bir döngü ağırlık oranı sunarlar.

Adlandırılmış parametreler tablosu

Model		17
Azaltma oranı		50	80	100	120
2000r/min giriş noktasında nominal tork	Nm	16	22	24	24
2000r/min giriş noktasında nominal tork	kgfm	1.6	2.2	2.4	2.4
Başlangıç ve durma sırasında izin verilen maksimum tork	Nm	34	43	54	54
Başlangıç ve durma sırasında izin verilen maksimum tork	kgfm	3.5	4.4	5.5	5.5
Orta yük torkunun izin verilen maksimum değeri	Nm	26	27	39	39
Orta yük torkunun izin verilen maksimum değeri	kgfm	2.6	2.7	4	4
İzin verilen maksimum anlık tork	Nm	70	87	110	86
İzin verilen maksimum anlık tork	kgfm	7.1	8.9	11	8.8
İzin verilen en yüksek giriş dönme hızı (Yağ)	r/min	7300
İzin verilen giriş orta dönme hızı (Yağ)	r/min	3500
Geri tepki	Ark Sec	≤20
Ağırlık	Kilo	0.99
Tasarım ömrü	Saat	10000	15000	15000	15000

Harmonik Sürücü, Endüstriyel Otomasyon için germe dalgası dişli kutuları redüktör 2

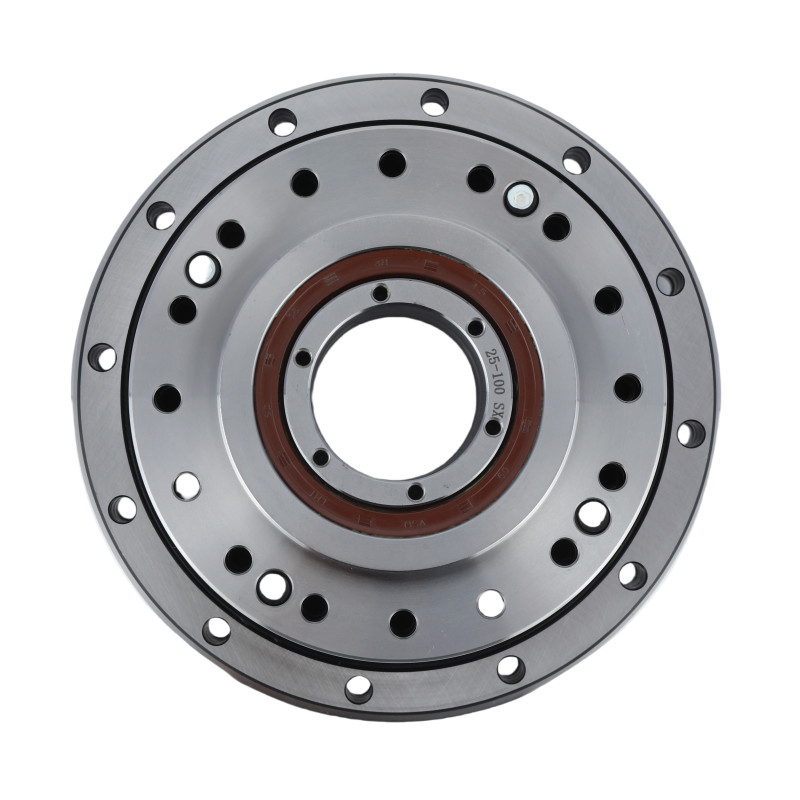

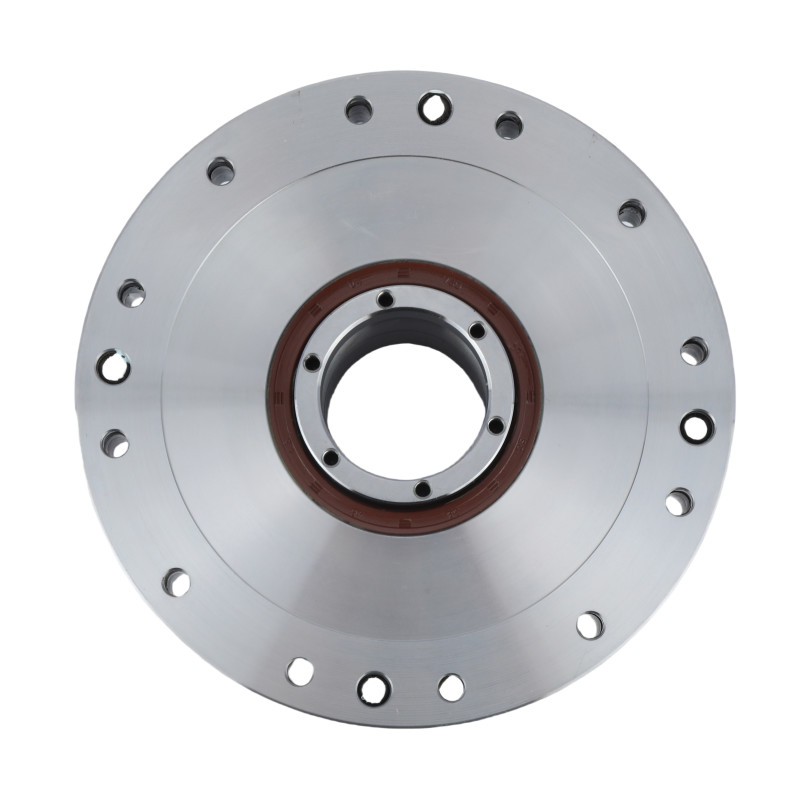

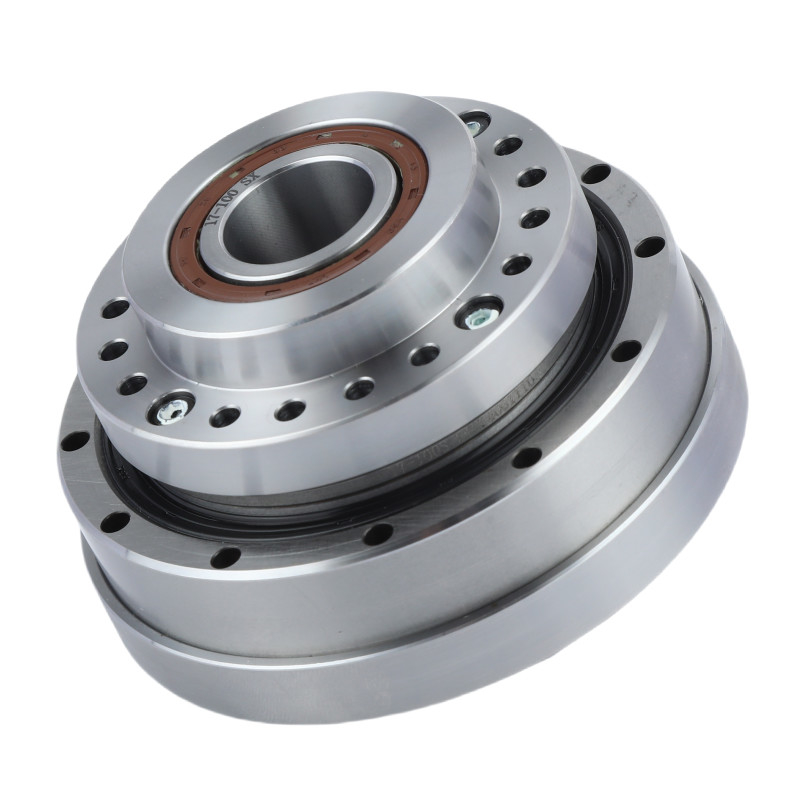

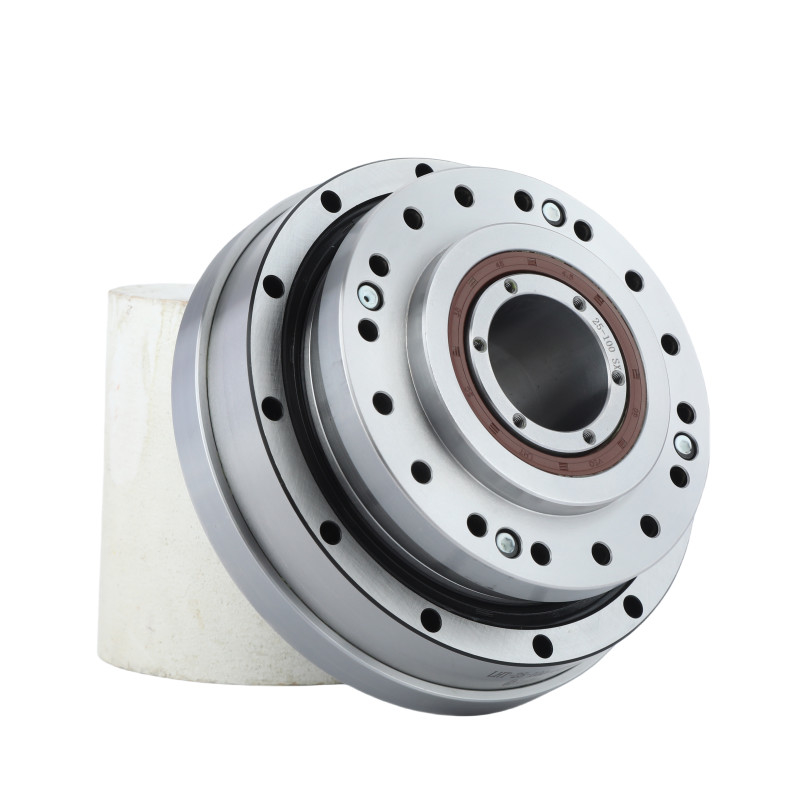

Detaylı Resimler

Harmonik Sürücü, Endüstriyel Otomasyon için germe dalgası dişli kutuları redüktör 3

Harmonik Sürücü, Endüstriyel Otomasyon için germe dalgası dişli kutuları redüktör 4

Harmonik Sürücü, Endüstriyel Otomasyon için germe dalgası dişli kutuları redüktör 5

Harmonik Sürücü, Endüstriyel Otomasyon için germe dalgası dişli kutuları redüktör 6

	LHT - III Model 17 Harmonik Donanım Birimlerinin Ana Özellikleri
	Ürün	Model 17 Harmonik Sürücü
	Bileşenler	Dalga Jeneratörü, Flexspline, Dairesel Spline
	Azaltma oranı	50:1, 80:1, 100:1, 120:1
	Geri tepki	20 ark saniyeden az
	Ortalama Giriş Hızı	7300 r/min
	En yüksek giriş hızı	3500 r/min
	Tasarım Hayatı	15000 saat
	Model	17
	Ağırlık	0.99 kg
	Garanti	1 yıl

Başvurular


3 boyutlu baskı ve kağıt üretimi	Tıbbi Cihazlar	Optik makineler

Havacılık	Huamnoid Robotlar	Endüstriyel Robotlar
