Name: Gerginlik dalgası jeneratörü Harmonik tahrik azaltıcı vites kutu 8500r/min
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-III
Availability: InStock

Evde > Ürünler > Harmonik Tahrik >

Gerginlik dalgası jeneratörü Harmonik tahrik azaltıcı vites kutu 8500r/min

8500r/Min dalga jeneratörü harmonik sürücüsü

dalga jeneratörü harmonik tahrik vitesi

Harmonik vites kutusu azaltıcısı

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

LHT-14-XX-U-III

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Ürün:

Model 14 Harmonik Redüktör

Bileşenler:

Dalga Jeneratörü, Flexspline, Dairesel Spline

Azaltma oranı:

50:1, 80:1, 100:1, 120:1

Ters tepki:

≤20 Ark Saniye

Maksimum giriş Hızı:

8500 dev/dak

Tasarım ömrü:

15000 saat

Ağırlık:

0.7kg

Uygulama:

Robotik, Havacılık, Tıbbi Ekipman

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Gerginlik Dalgası Jeneratörü Harmonik Sürücü Redüktör Delek Kutusu

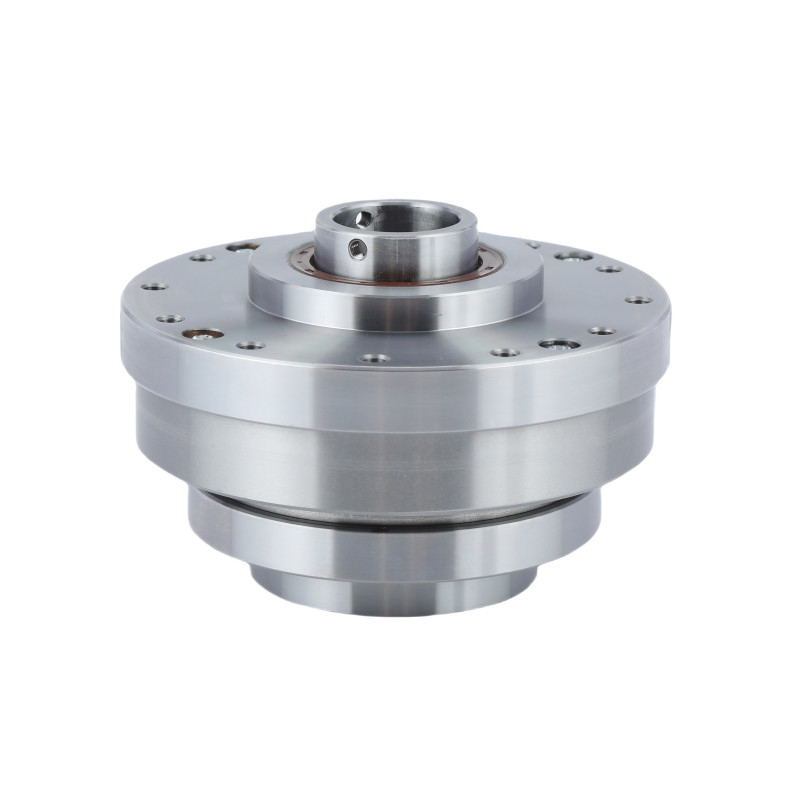

Gerginlik dalgası jeneratörü Harmonik tahrik azaltıcı vites kutu 8500r/min 0

Harmonik sürücü

Yüksek hassasiyetli hareket kontrolü için kullanılan bir tür dişli mekanizmasıdır.

Özellikleri

Yüksek hassasiyetTasarım doğal olarak geri tepkiyi azaltır, bu da hareket kontrolünü son derece doğru hale getirir.
Kompakt BoyutNispeten küçük ve hafif bir paket içinde yüksek azaltma oranları sağlar.
Yüksek tork kapasitesiBirçok diş arasında kuvvet dağılımından dolayı önemli yükleri kaldırabilir.

Adlandırılmış parametreler tablosu

Model		14
Azaltma oranı		50	80	100	120
2000r/min giriş noktasında nominal tork	Nm	5.4	7.8	7.8	7.8
2000r/min giriş noktasında nominal tork	kgfm	0.55	0.8	0.8	0.8
Başlangıç ve durma sırasında izin verilen maksimum tork	Nm	18	23	28	28
Başlangıç ve durma sırasında izin verilen maksimum tork	kgfm	1.8	2.4	2.9	2.9
Orta yük torkunun izin verilen maksimum değeri	Nm	6.9	11	11	11
Orta yük torkunun izin verilen maksimum değeri	kgfm	0.7	1.1	1.1	1.1
İzin verilen maksimum anlık tork	Nm	35	47	54	54
İzin verilen maksimum anlık tork	kgfm	3.6	4.8	5.5	5.5
İzin verilen en yüksek giriş dönme hızı (Yağ)	r/min	8500
İzin verilen giriş orta dönme hızı (Yağ)	r/min	3500
Geri tepki	Ark Sec	≤20
Ağırlık	Kilo	0.7
Tasarım ömrü	Saat	10000	15000	15000	15000

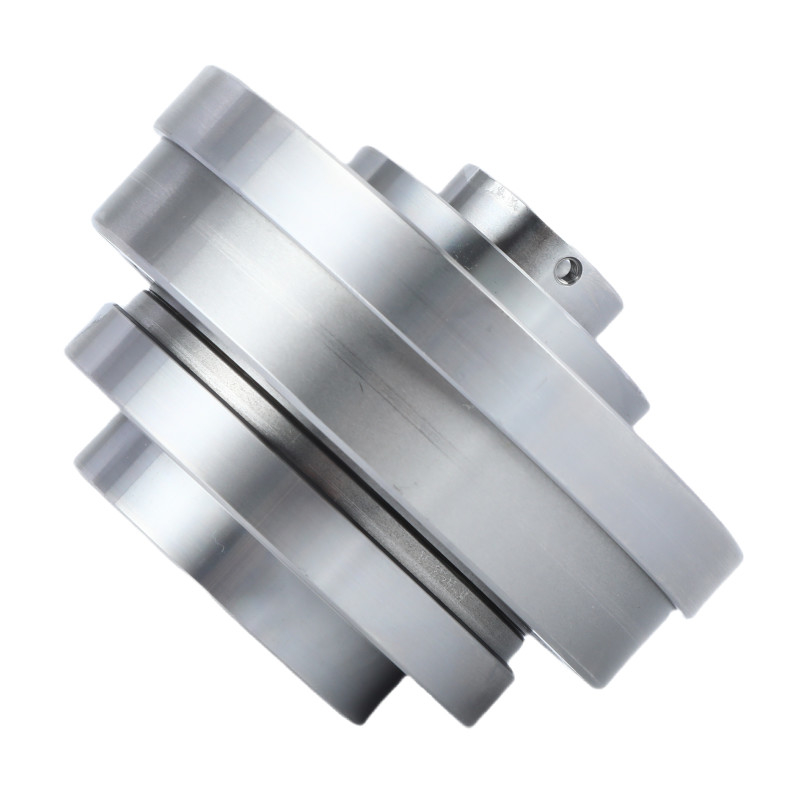

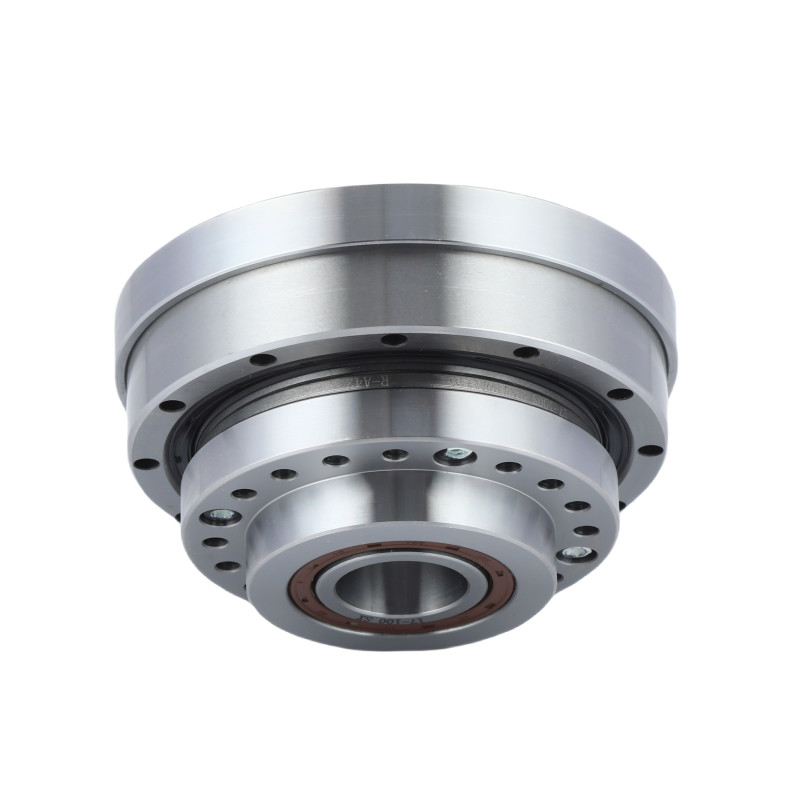

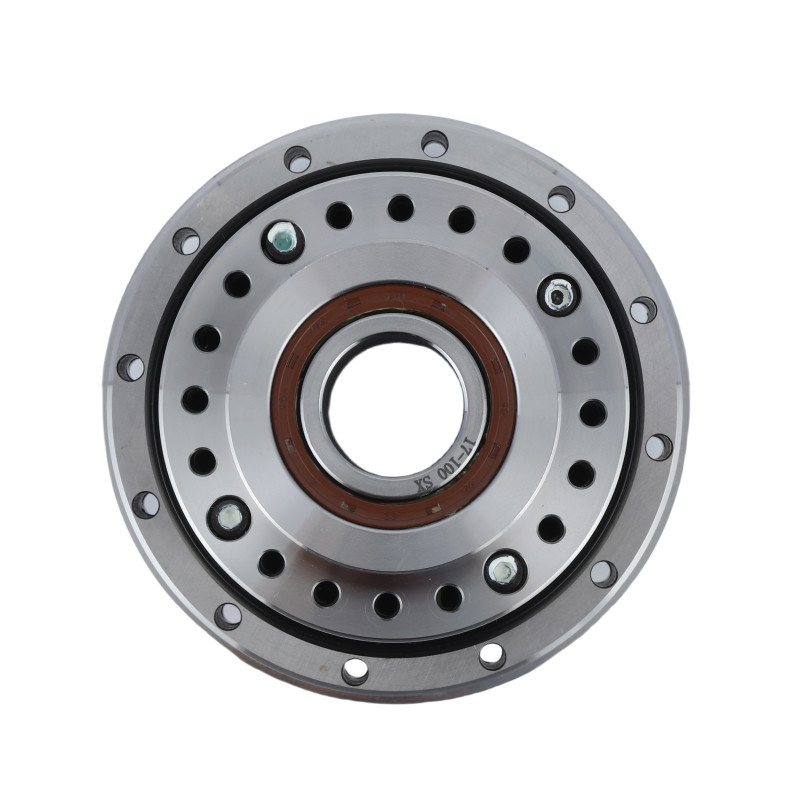

Detaylı Resimler

	LHT - III Model 14 Harmonik Donanım Birimlerinin Ana Özellikleri
	Ürün	Model 14 Harmonik Sürücü
	Bileşenler	Dalga Jeneratörü, Flexspline, Dairesel Spline
	Azaltma oranı	50:1, 80:1, 100:1, 120:1
	Geri tepki	20 ark saniyeden az
	Ortalama Giriş Hızı	8500 r/min
	En yüksek giriş hızı	3500 r/min
	Tasarım Hayatı	15000 saat
	Model	14
	Ağırlık	0.7 kg
	Garanti	1 yıl

Uygulama


Endüstriyel Robotlar	CNC makineleri	Havacılık
