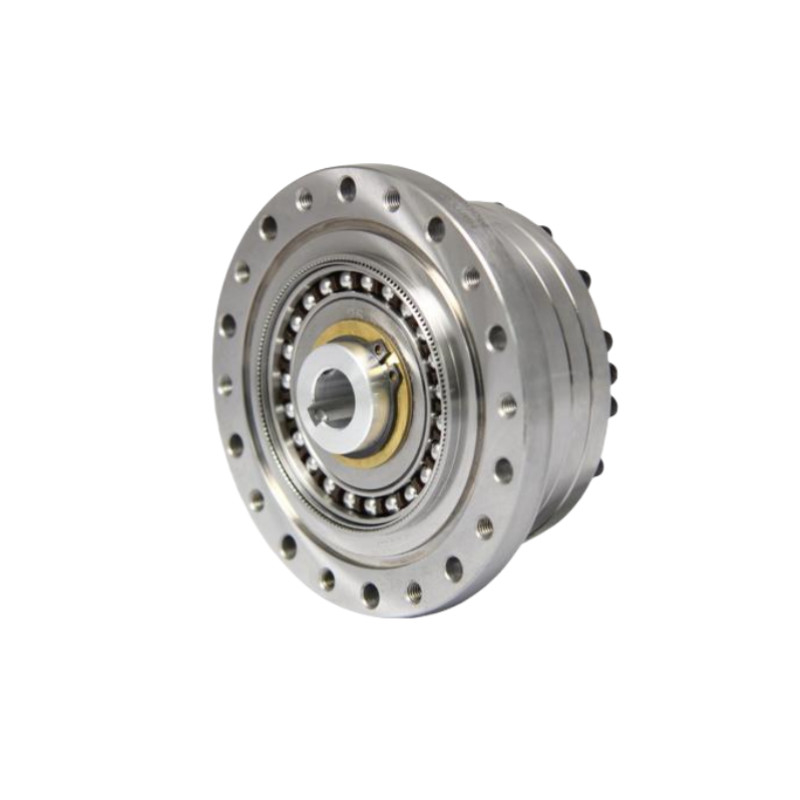

Name: Hareket Kontrolü Harmonik Delek Başlığı Robotik ve Havacılık için Gerginlik Dalgası Hız Redüktörü
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-25-XX-U-II
Availability: InStock

Evde > Ürünler > Harmonik Tahrik >

Hareket Kontrolü Harmonik Delek Başlığı Robotik ve Havacılık için Gerginlik Dalgası Hız Redüktörü

Hareket Kontrolü Harmonik vites başlığı

Robotik harmonik vites başlığı

Robotik harmonik hız azaltıcı

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

LSS-25-XX-U-II

Bizimle İletişim

Bir İndirim İste

Hareket Kontrolü Harmonik Delek Başlığı Robotik ve Havacılık için Gerginlik Dalgası Hız Redüktörü

Ürün Ayrıntıları

Model:

Ürün:

Model 25 Harmonik Redüktör

Bileşenler:

Dalga Jeneratörü, Flexspline, Dairesel Spline

Azaltma oranı:

50:1, 80:1, 100:1, 120:1

Ters tepki:

≤20 Ark Saniye

Maksimum giriş Hızı:

5600 dev/dak

Tasarım ömrü:

15000 saat

Avantajlar:

Yüksek Tork Kapasitesi, Yüksek Hassasiyet ve Düşük Boşluklu

Ağırlık:

1.46kg

Uygulama:

Robotik, Havacılık, Tıbbi Ekipman, Endüstriyel Makineler, Telekomünikasyon, Yenilenebilir Enerji

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

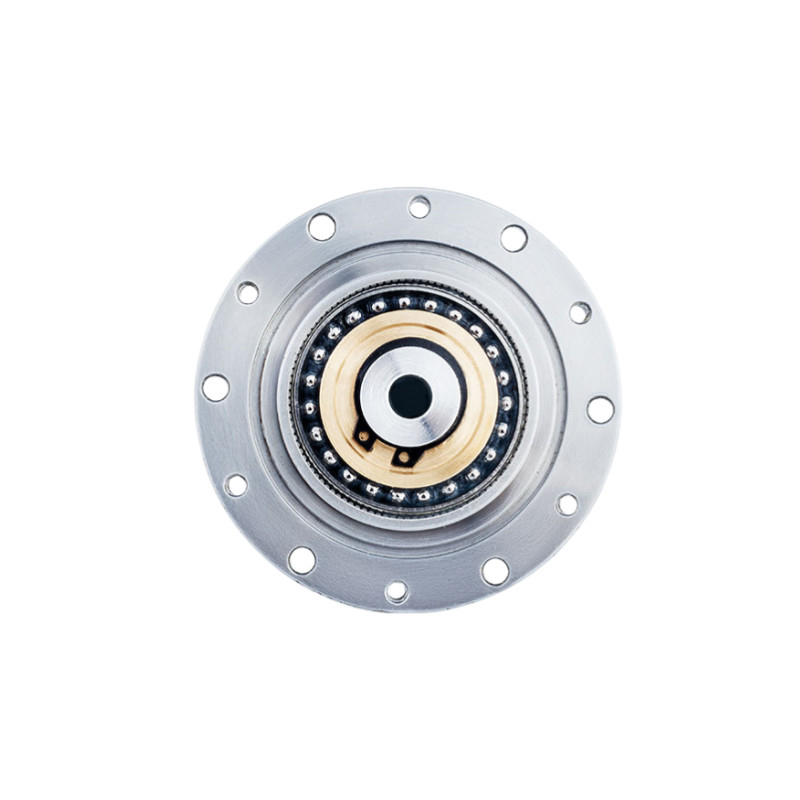

Hareket Kontrolü Harmonik Delek Başlığı Robotik ve Havacılık için Gerginlik Dalgası Hız Redüktörü 0

Nasıl Çalışır?

Dalga jeneratörü döndüğünde, flexspline'i deforme eder, bu da flexspline'in dişlerinin iki zıt noktada dairesel spline'in dişleriyle bağlanmasına neden olur.
Flexspline'in dairesel spline'den daha az dişi olduğu için, dalga jeneratörünün her dönüşü, flexspline'in dairesel spline'e göre hafifçe hareket etmesine neden olur.
Diş sayısındaki bu fark, düşük tepki ile çıkış hareketinin kesin kontrolüne izin veren yüksek bir azaltma oranına neden olur.

Model		25
Azaltma oranı		50	80	100	120
2000r/min giriş noktasında nominal tork	Nm	39	63	67	67
2000r/min giriş noktasında nominal tork	kgfm	4	6.4	6.8	6.8
Başlangıç ve durma sırasında izin verilen maksimum tork	Nm	98	137	157	167
Başlangıç ve durma sırasında izin verilen maksimum tork	kgfm	10	14	16	17
Orta yük torkunun izin verilen maksimum değeri	Nm	55	87	108	108
Orta yük torkunun izin verilen maksimum değeri	kgfm	5.6	8.9	11	11
İzin verilen maksimum anlık tork	Nm	186	255	284	304
İzin verilen maksimum anlık tork	kgfm	19	26	29	31
İzin verilen en yüksek giriş dönme hızı (Yağ)	r/min	5600
İzin verilen giriş orta dönme hızı (Yağ)	r/min	3500
Geri tepki	Ark Sec	≤10
Ağırlık	Kilo	1.46
Tasarım ömrü	Saat	10000	15000	15000	15000

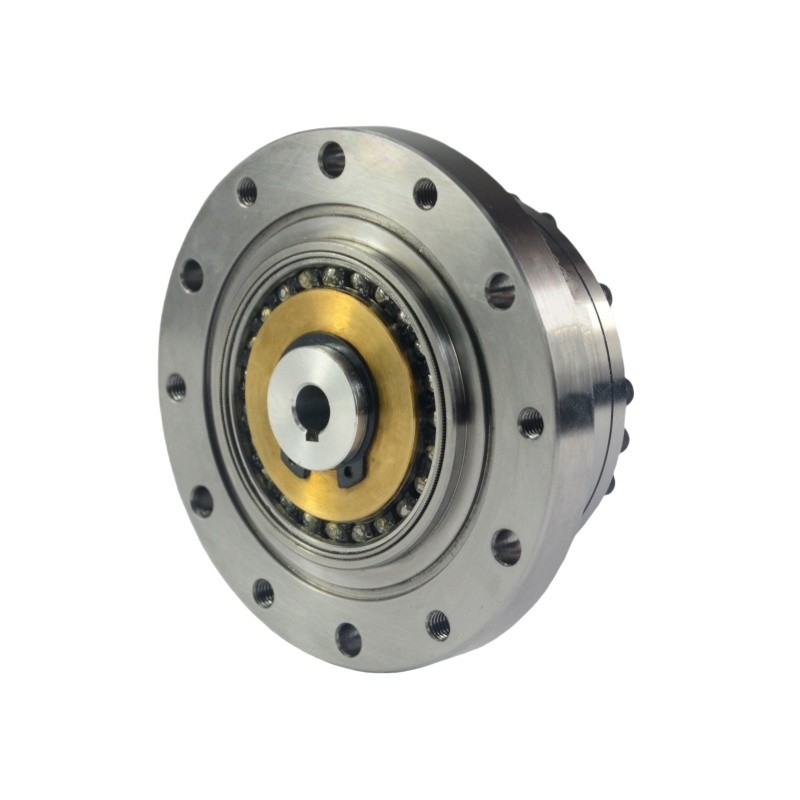

Hareket Kontrolü Harmonik Delek Başlığı Robotik ve Havacılık için Gerginlik Dalgası Hız Redüktörü 2

	LSS - II Model 25 Harmonik Donanım Birimlerinin Ana Özellikleri
	Ürün	Model 25 Harmonik Sürücü
	Bileşenler	Dalga Jeneratörü, Flexspline, Dairesel Spline
	Azaltma oranı	50:1, 80:1, 100:1, 120:1
	Geri tepki	20 ark saniyeden az
	Ortalama Giriş Hızı	5600 r/min
	En yüksek giriş hızı	3500 r/min
	Tasarım Hayatı	15000 saat
	Model	25
	Ağırlık	1.46 kg
	Garanti	1 yıl
