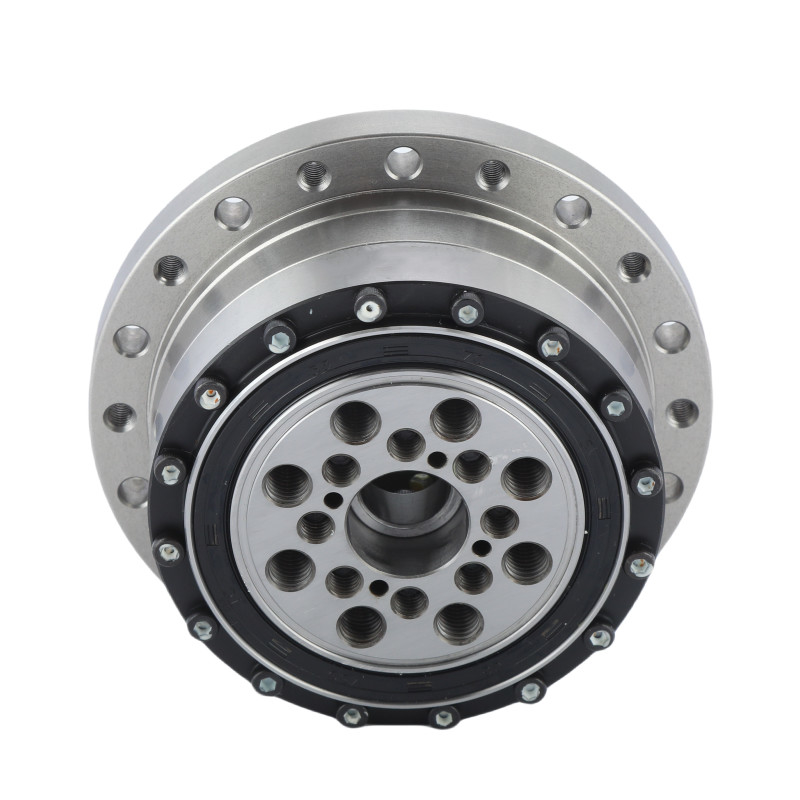

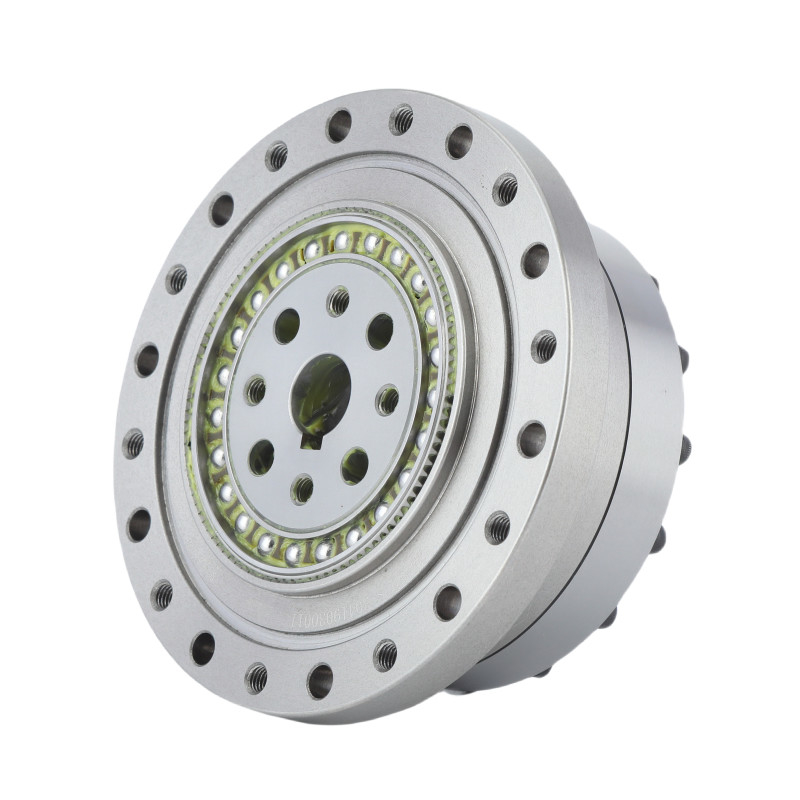

Name: Model 40 Doğrudan tahrikli Harmonik Dönüştürme Kutusu Motor Gerginlik Dalga Redüktörü
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-40-XX-UI
Availability: InStock

Evde > Ürünler > Harmonik Tahrik >

Model 40 Doğrudan tahrikli Harmonik Dönüştürme Kutusu Motor Gerginlik Dalga Redüktörü

Harmonik vites kutusu Redüktör

Doğrudan Harmonik Dönüştürme vites kutusu

Doğrudan Harmonik vites motoru

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

LSS-40-XX-UI

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Model:

Ürün:

Model 40 Harmonik Düğüm Birimleri

Bileşenler:

Dalga Jeneratörü, Flexspline, Dairesel Spline

Azaltma oranı:

50:1, 80:1, 100:1, 120:1

Ters tepki:

≤20 Ark Saniye

2000 dev/dak girişte nominal tork:

137 - 294 Nm

Ortalama Giriş Hızı:

3000 dev/dak

Tasarım ömrü:

15000 saat

Avantajlar:

Yüksek Tork Kapasitesi, Kompakt ve Hafif, Yüksek Hassasiyet ve Düşük Boşluklu

Ağırlık:

4.6KG

Uygulama:

Yeni enerji endüstrisi，Robotik, Havacılık, CNC makineleri

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Model 40 Doğrudan tahrikli Harmonik Dönüştürme Kutusu Motor Gerginlik Dalga Redüktörü 0

Gerginlik dalgası azaltıcılar (harmonik sürücüler)

Modern mekanik sistemlerde yüksek hassasiyet, kompakt boyut ve yüksek tork iletim gerektiren temel bileşenlerdir.Flexspline'in deformasyonunu ve dişli dişlerinin kesin bağlantısını kullanan, onları robotik, havacılık ve çeşitli endüstriyel alanlarda uygulamalar için idealdir.

Uygulama

Robotikrobot kol ve bacaklarının eklemlerinde yaygın olarak kullanılırlar, burada düzgün ve doğru hareketler için hassas kontrol ve yüksek tork gereklidir.
HavacılıkGüvenilirlik ve hassasiyetin kritik olduğu çeşitli uzay sistemlerinde, uydu konumlandırma mekanizmaları ve uçak kontrol yüzeyleri dahil olmak üzere kullanılır.
Endüstriyel Makinelerfreze, sondaj ve montaj gibi görevler için gereken hassasiyeti sağlar.

Model		40
Azaltma oranı		50	80	100	120
2000r/min giriş noktasında nominal tork	Nm	137	206	265	294
2000r/min giriş noktasında nominal tork	kgfm	14	21	27	30
Başlangıç ve durma sırasında izin verilen maksimum tork	Nm	402	519	568	617
Başlangıç ve durma sırasında izin verilen maksimum tork	kgfm	41	53	58	63
Orta yük torkunun izin verilen maksimum değeri	Nm	196	284	372	451
Orta yük torkunun izin verilen maksimum değeri	kgfm	20	29	38	46
İzin verilen maksimum anlık tork	Nm	686	980	1080	1180
İzin verilen maksimum anlık tork	kgfm	70	100	110	120
İzin verilen en yüksek giriş dönme hızı (Yağ)	r/min	4000
İzin verilen giriş orta dönme hızı (Yağ)	r/min	3000
Geri tepki	Ark Sec	≤20
Ağırlık	Kilo	4.6
Tasarım ömrü	Saat	10000	15000	15000	15000

Model 40 Doğrudan tahrikli Harmonik Dönüştürme Kutusu Motor Gerginlik Dalga Redüktörü 2

	LSS - I Model 40 Harmonik Düğüm Birimlerinin Ana Özellikleri
	Ürün	Model 40 Harmonik Sürücü
	Bileşenler	Dalga Jeneratörü, Flexspline, Dairesel Spline
	Azaltma oranı	50:1, 80:1, 100:1, 120:1
	Geri tepki	20 ark saniyeden az
	Ortalama Giriş Hızı	3000 r/min
	En yüksek giriş hızı	4000 r/min
	Tasarım Hayatı	15000 saat
	Model	40
	Ağırlık	4.6 kg
	Garanti	1 yıl
