Name: Yüksek hassasiyetli Model 32 Gergin Dalga Düğme Kutusu Harmonik Sürüş Iletisi
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-32-XX-UI
Availability: InStock

Evde > Ürünler > Harmonik Tahrik >

Yüksek hassasiyetli Model 32 Gergin Dalga Düğme Kutusu Harmonik Sürüş Iletisi

Model 32 gerilme dalgası vites kutusu

Gerginlik dalgası vites kutusu

Gerginlik dalgası harmonik tahrik aktarımı

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

LSS-32-XX-UI

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Model:

Ürün:

Model 32 Harmonik Redüktörler

Bileşenler:

Dalga Jeneratörü, Flexspline, Dairesel Spline

Azaltma oranı:

50:1 ila 120:1

Ters tepki:

≤20 Ark Saniye

2000 dev/dak girişte nominal tork:

76 ila 137 Nm

Ortalama Giriş Hızı:

3500 dev/dak

Tasarım ömrü:

15000 saat

Avantajlar:

Yüksek azaltma oranları, kompakt ve hafif, yüksek hassasiyet ve düşük geri tepki

Ağırlık:

3.11kg

Uygulama:

Robotik, Havacılık, CNC makineleri

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Model 32 Gergin Dalga Delek Kutusu Yüksek Hassasiyetli Harmonik Sürücü

Gerginlik dalgası azaltıcılar (harmonik sürücüler)

Modern mekanik sistemlerde yüksek hassasiyet, kompakt boyut ve yüksek tork aktarımı gerektiren temel bileşenlerdir.Flexspline'in deformasyonunu ve dişli dişlerinin kesin bağlantısını kullanan, onları robotik, havacılık ve çeşitli endüstriyel alanlarda uygulamalar için ideal hale getiriyor.

Uygulama

RobotikHareket kontrolü için robot kol ve eklemlerde kullanılır.
HavacılıkYer ve ağırlık kısıtlamalarının kritik olduğu çeşitli uçak sistemlerinde kullanılır.
Endüstriyel MakinelerCNC makinelerinde, otomatik üretim hatlarında ve diğer hassas yönlendirilen ekipmanlarda kullanılır.

Parametreler Tablosu

Model		32
Azaltma oranı		50	80	100	120
2000r/min giriş noktasında nominal tork	Nm	76	118	137	137
2000r/min giriş noktasında nominal tork	kgfm	7.8	12	14	14
Başlangıç ve durma sırasında izin verilen maksimum tork	Nm	216	304	333	353
Başlangıç ve durma sırasında izin verilen maksimum tork	kgfm	22	31	34	36
Orta yük torkunun izin verilen maksimum değeri	Nm	108	167	216	216
Orta yük torkunun izin verilen maksimum değeri	kgfm	11	17	22	22
İzin verilen maksimum anlık tork	Nm	382	568	647	686
İzin verilen maksimum anlık tork	kgfm	39	58	66	70
İzin verilen en yüksek giriş dönme hızı (Yağ)	r/min	4800
İzin verilen giriş orta dönme hızı (Yağ)	r/min	3500
Geri tepki	Ark Sec	≤20
Ağırlık	Kilo	3.11
Tasarım ömrü	Saat	10000	15000	15000	1500

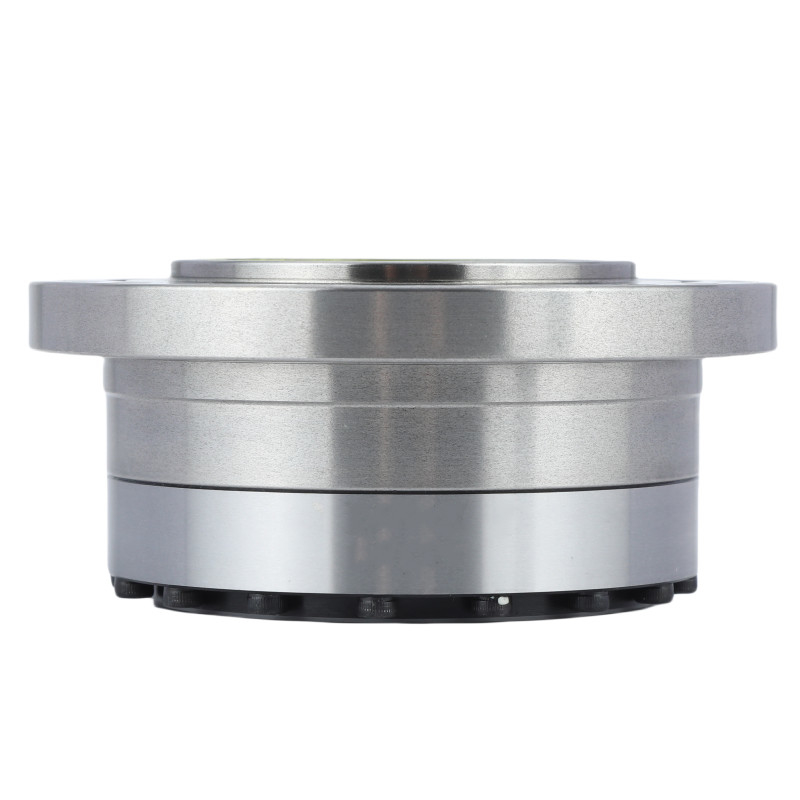

Yüksek hassasiyetli Model 32 Gergin Dalga Düğme Kutusu Harmonik Sürüş Iletisi 1

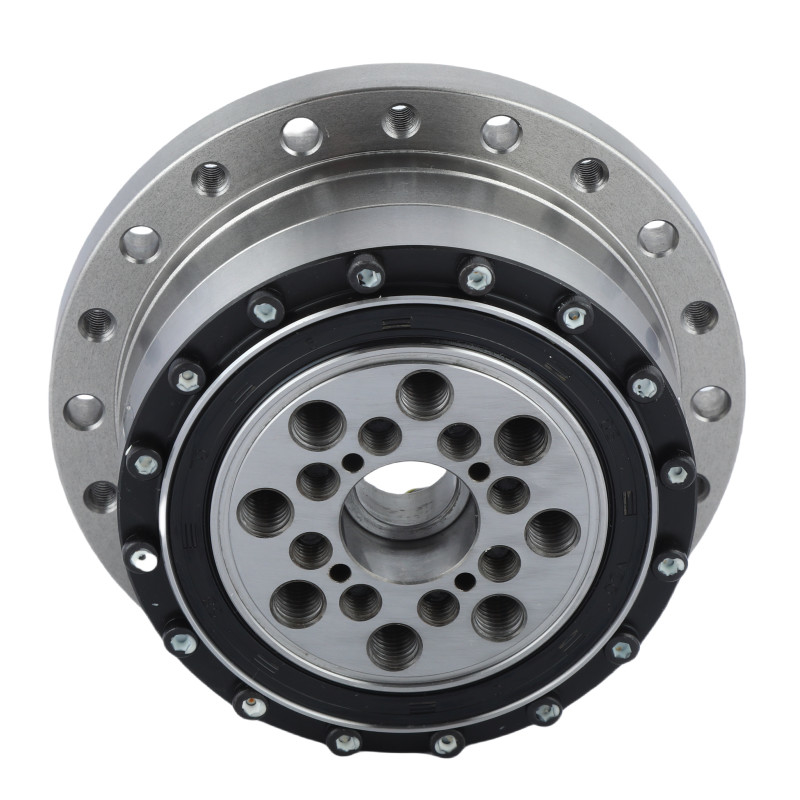

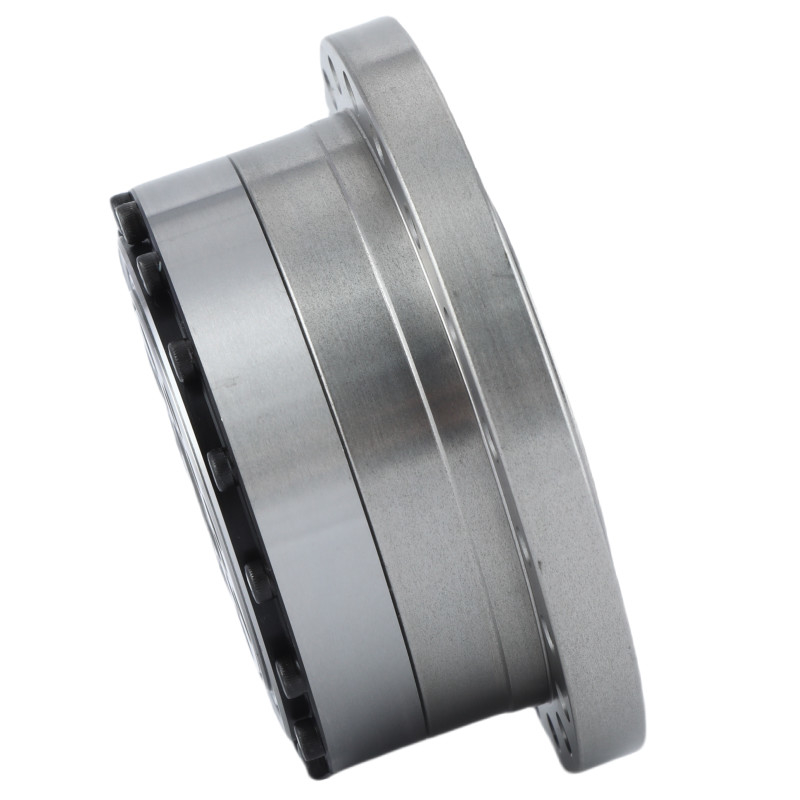

Detaylı Resimler

	LSS - I Model 32 Harmonik Düğüm Birimlerinin Ana Özellikleri
	Ürün	Model 32 Harmonik Sürücü
	Malzeme	Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar
	Azaltma oranı	50:1, 80:1, 100:1, 120:1
	Geri tepki	20 ark saniyeden az
	Ortalama Giriş Hızı	3500 r/min
	En yüksek giriş hızı	4800 r/min
	Tasarım Hayatı	15000 saat
	Model	32
	Ağırlık	3.11 kg
	Garanti	1 yıl
