Name: Robotik Harmonik Sürüş Servo Motor Redüksiyon Döner Döner
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-17-XX-UI
Availability: InStock

Evde > Ürünler > Harmonik Tahrik >

Robotik Harmonik Sürüş Servo Motor Redüksiyon Döner Döner

Robotik harmonik tahrik servomotoru

Dairesel Spline Harmonik Sürüş Servo Motoru

Dairesel Sline Harmonik Redüksiyon Düğmesi

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

LSS-17-XX-UI

Bizimle İletişim

Bir İndirim İste

Robotik Harmonik Sürüş Servo Motor Redüksiyon Döner Döner

Ürün Ayrıntıları

Model:

Ürün:

Model 17 Harmonik Düğüm Birimleri

Malzeme:

Çelik, Alüminyum, Poliüretan, Rulmanlar ve Contalar, Yağlayıcılar

Azaltma oranı:

50:1, 80:1, 100:1, 120:1

Ters tepki:

≤20 Ark Saniye

2000 dev/dak girişte nominal tork:

16 ila 24 Nm

Maksimum giriş Hızı:

7300 dev/dak

Tasarım ömrü:

15000 saat

Ağırlık:

0.67kg

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Robotik Harmonik Sürüş Motor Redüksiyon Düğmesi Dairesel Sline

Dalga jeneratörü Genelde bir elliptik top rulman bileşeni, flexspline'in içine sığar.İki karşıt bölgede dairesel spline dişleri ile bağlanmasına neden.

Flexspline dış dişleri olan ince, esnek, silindirli bir dişli.

Dairesel Çizgi İç dişleri olan sert bir yüzüktür, sabit kalır veya sistemin çıkış parçası olabilir.Dairesel spline ve flexspline dişleri arasındaki etkileşim dişli azaltma üretir.

Operasyon

Dalga jeneratörü döndüğünde,Flexspline'in dairesel spline'in dişleriyle bağlanmasına ve bağlanmamasına neden olur. Bu da, flexspline'in dalga jeneratörüne kıyasla daha düşük bir hızda dönmesine neden olur.Redüksiyon oranı, esnek ve dairesel spline arasındaki diş sayısındaki farkla belirlenir.

Özellikler

Model		17
Azaltma oranı		50	80	100	120
2000r/min giriş noktasında nominal tork	Nm	16	22	24	24
2000r/min giriş noktasında nominal tork	kgfm	1.6	2.2	2.4	2.4
Başlangıç ve durma sırasında izin verilen maksimum tork	Nm	34	43	54	54
Başlangıç ve durma sırasında izin verilen maksimum tork	kgfm	3.5	4.4	5.5	5.5
Orta yük torkunun izin verilen maksimum değeri	Nm	26	27	39	39
Orta yük torkunun izin verilen maksimum değeri	kgfm	2.6	2.7	4	4
İzin verilen maksimum anlık tork	Nm	70	87	108	86
İzin verilen maksimum anlık tork	kgfm	7.1	8.9	11	8.8
İzin verilen en yüksek giriş dönme hızı (Yağ)	r/min	7300
İzin verilen giriş orta dönme hızı (Yağ)	r/min	3500
Geri tepki	Ark Sec	≤20
Ağırlık	Kilo	0.67
Tasarım ömrü	Saat	10000	15000	15000	15000

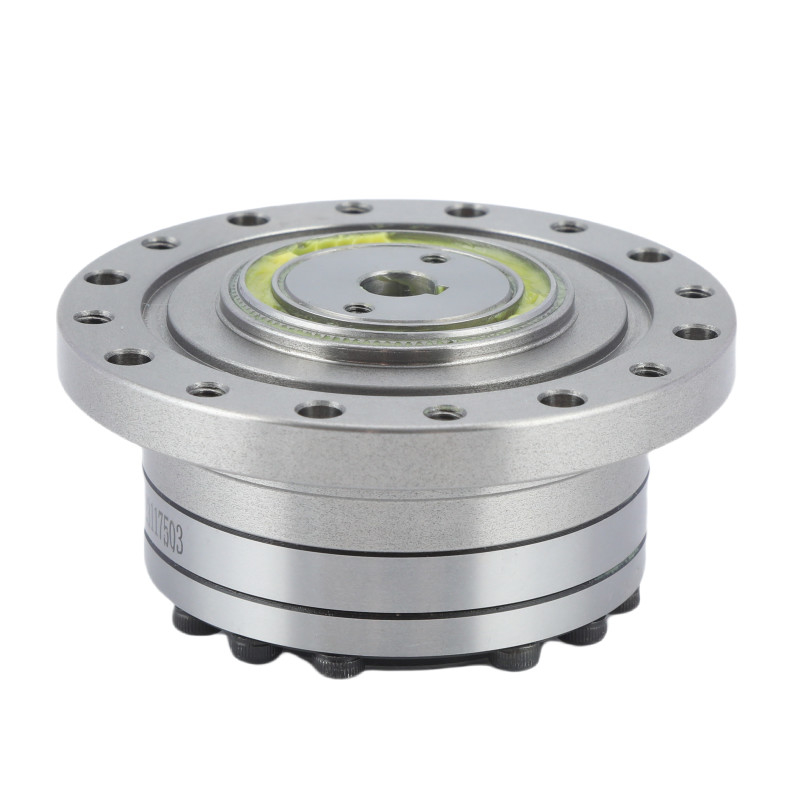

Robotik Harmonik Sürüş Servo Motor Redüksiyon Döner Döner 1

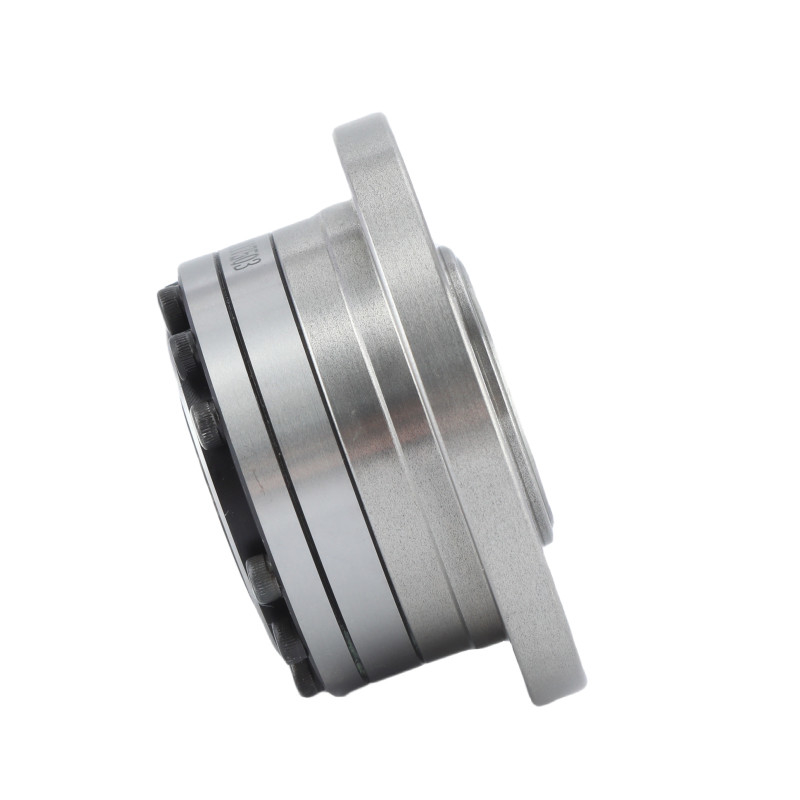

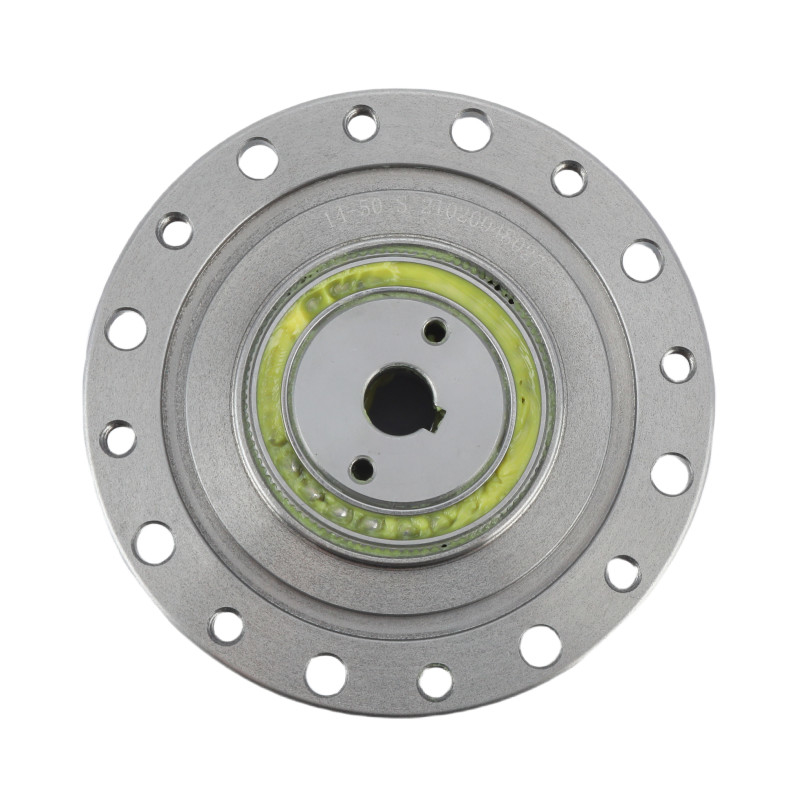

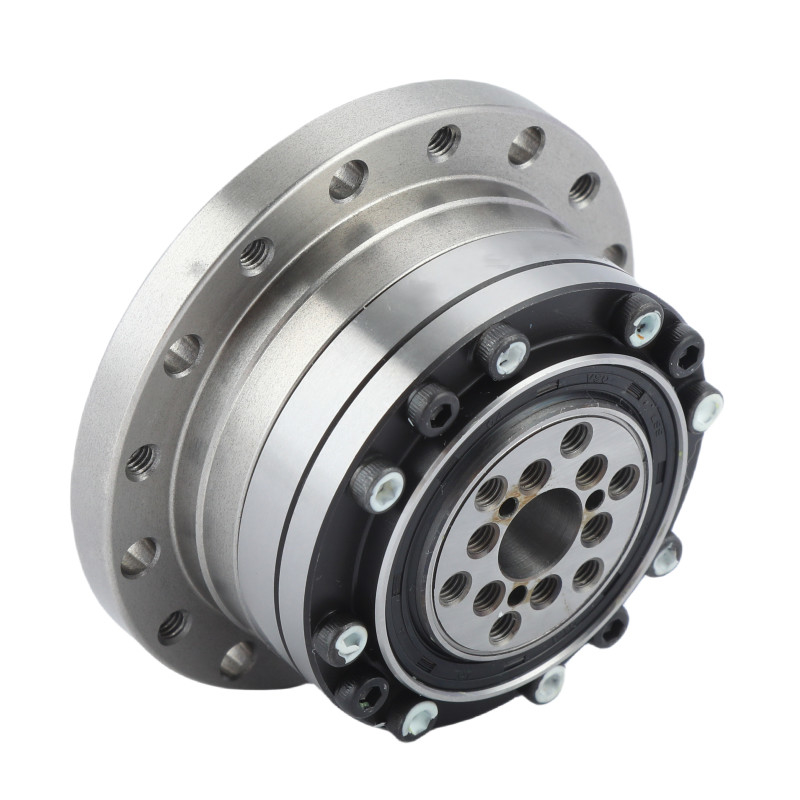

Detaylı Resimler

LSS - I Serisi Model 17 Harmonik Düğüm Birimlerinin Ana Özellikleri
Ürün	Model 17 Gerginlik dalgası azaltıcı
Malzeme	Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar
Azaltma oranı	50:1, 80:1, 100:1, 120:1
Geri tepki	20 ark saniyeden az
Ortalama Giriş Hızı	3500 r/min
En yüksek giriş hızı	7300 r/min
Tasarım Hayatı	15000 saat
Model	17
Ağırlık	0.67 kg
Garanti	1 yıl

Başvurular


Endüstriyel Robotlar	Tıbbi Cihazlar	Üretim Sistemleri	Yarım iletken sistemi
