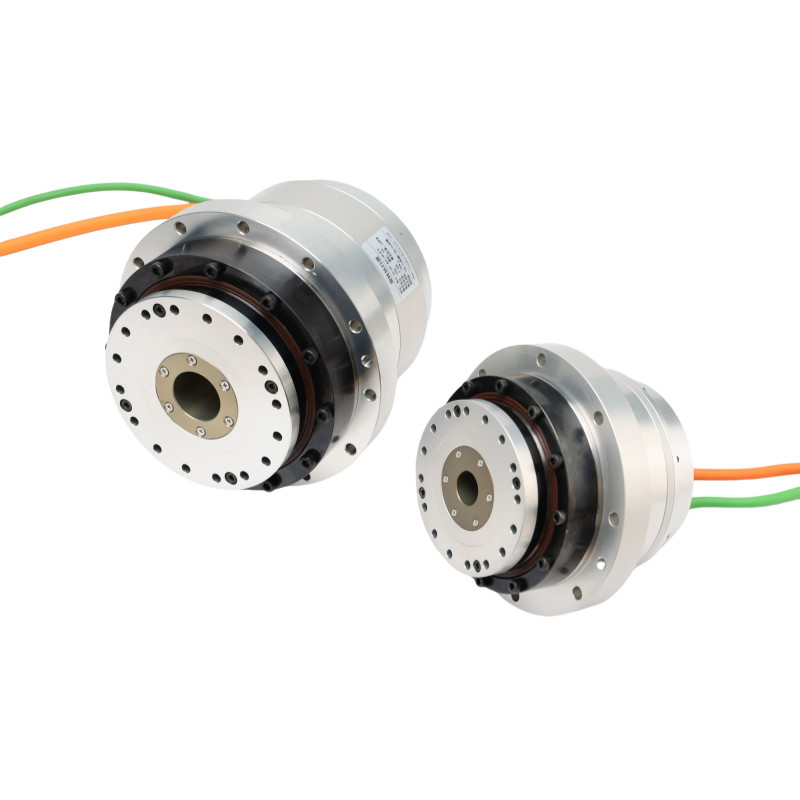

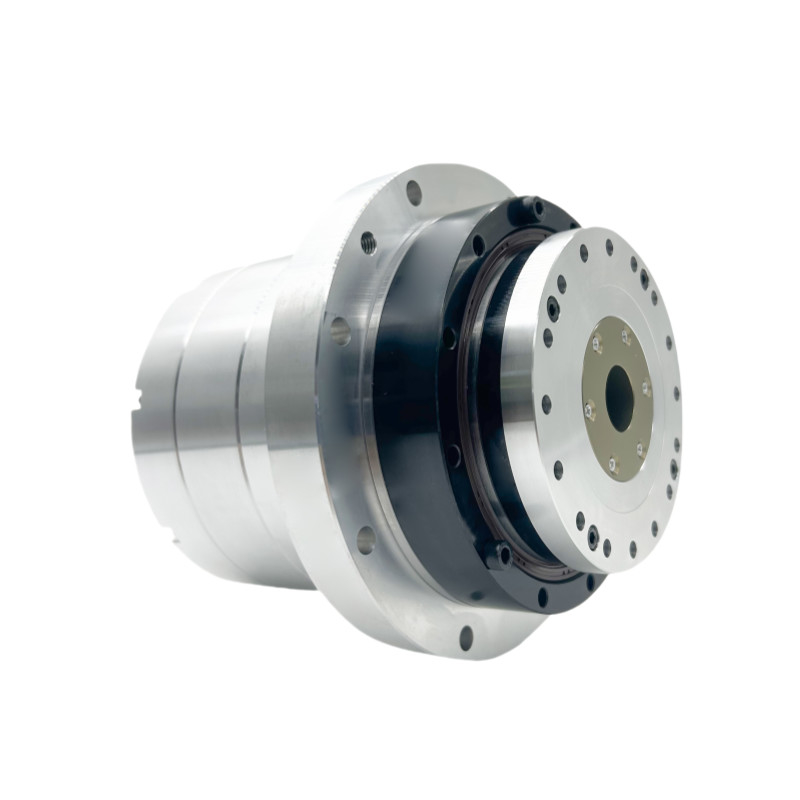

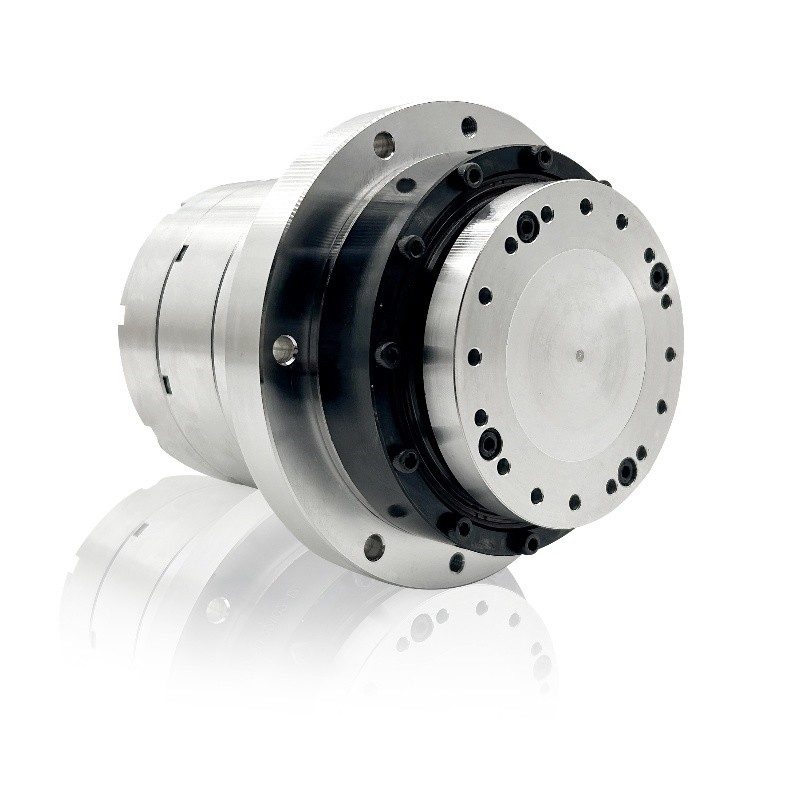

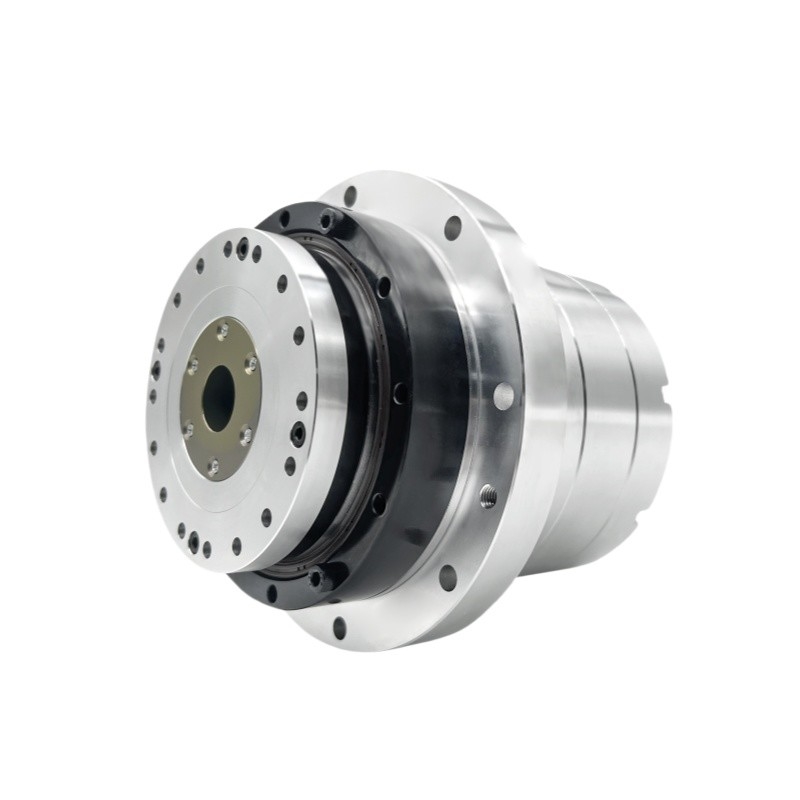

Yüksek torklu Harmonik Sürüş Servo Motor Flanged Actuator HASF Serisi Model 17

Yüksek Dönerli Harmonik Sürüş Servo Motoru

Harmonik tahrik servomotoru Etkinleyici

HASF harmonik aktüatörü

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

Yan çıkış HASF Serisi Flanged Rotary Actuators

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Ürün:

HASF Serisi Model 17 Döner Aktüatörler

Azaltma oranı:

51:1, 81:1, 101:1, 121:1

Model Numarası:

Kodlayıcı tipi:

Mutlak kodlayıcı

motor kutup sayısı:

Uygulama:

3C otomasyon, hassas CNC makinesi, Cam cilalama ekipmanları, insanüstü robot, Lazer ekipmanları

Frenli ağırlık:

2.8kg

Frensiz ağırlık:

2.2KG

Ana Özellikler:

Yüksek Performans, Uzun Ömür

Tasarım ömrü:

10000 saat

Koruma Dereceleri:

Tamamen kapalı kendinden soğutmalı tip (IP65)

Dielektrik gücü:

AC1500V/ 1 dakika

Yalıtım direnci:

100MΩ'dan (DC500V) fazla

Yalıtım sınıfı:

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Video

HAT Serisi Rotary Hollow Shaft Actuators Power Harmonic Servo Drive ile Entegre

En İyi Fiyatı Bulun

Video

Sıfır Geri Çarpışma Büyük Çürük Çubuklu Döner Aktuatör Robot Ortak HAMF Serisi

En İyi Fiyatı Bulun

Video

Lazer Kesme Makinesi İçin ODM Çürük Çubuk Aktif Otomatik Kol Ortak Motoru

En İyi Fiyatı Bulun

Video

Çürük Çubuk Harmonik Sürücü Aktüatörü Robotik Kol Motoru HAMF Serisi

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Yüksek tork ve bakımsız katı şaft HASF Serisi Model 17 Flanged Rotary Actuators

Name: Yüksek torklu Harmonik Sürüş Servo Motor Flanged Actuator HASF Serisi Model 17
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Yan çıkış HASF Serisi Flanged Rotary Actuators
Availability: InStock

Ürün özellikleri

Entegre Tasarım

Yüksek torklu bir harmonik redüktör, doğrudan tahrik motoru ve optik uygulamalar için içi boş bir şaft ile isteğe bağlı bir çok dönüşlü mutlak kodlayıcı birleştirir.

Çarpışma sıfır

Harmonik azaltıcının mükemmel özellikleri ve motorun sertliği nedeniyle neredeyse sıfır geri tepki.

Düşük Gürültü

Entegre harmonik ünitenin düşük titreşim ve düşük gürültü çalışmasını sağlamak için her motor nakliye edilmeden önce ayrı ayrı test edilir.

Bakımsız

Düzenli bakım gerektirmez ve kullanım sırasında yağ değiştirmeye gerek yoktur.

HASF'nin parametreler tablosu

Seri HASF			17
Azaltma oranı			51	81	101	121
220VAC	En yüksek tork	N · m	42	53	66	66
	İsimlendirilmiş tork	N · m	27	33	49	49
	En yüksek hız	rpm	98	62	50	41
	İsimlendirilmiş hız	rpm	51	32	26	21
	Maksimum akım	Silahlar	3.68	2.92	2.92	2.44
	Rütbeli akım	Silahlar	2.36	1.82	2.17	1.81
	Döngü sabiti	N m/Arms	11.42	18.14	22.62	27.1
	Faz direnci	Ohm ((20°C)	6.2
	Faz endüktansı	mH	7.7
	Geri EMF	Vrms/krpm	25
48VDC	En yüksek tork	N · m	42	53	66	66
	İsimlendirilmiş tork	N · m	32	33	49	49
	En yüksek hız	rpm	86	54	44	36
	İsimlendirilmiş hız	rpm	51	32	26	21
	Maksimum akım	Silahlar	9.36	7.44	7.43	6.2
	Rütbeli akım	Silahlar	7.13	4.63	5.51	4.6
	Döngü sabiti	N m/Arms	4.49	7.13	8.89	10.65
	Faz direnci	Ohm ((20°C)	0.4
	Faz endüktansı	mH	0.9
	Geri EMF	Vrms/krpm	7.7
Mutlak Kodlayıcı	Kodlayıcı tipi		Mutlak kodlayıcı
	Çözüm (tek motor dönüşü)	biraz	23,24 bit
	Motor Çok dönüşlü sayaç	biraz	16
Tek yönlü konum doğruluğu		Ark sec	≤ 75	≤ 75	≤50	≤50
Konumlama doğruluğunun tekrarlanabilirliği		Ark sec	≤15	≤10	≤10	≤10
Dönen sertlik		x104 N·m /rad	15
Torsiyon sertliği		x104 N·m /rad	1.07	1.3
Dayanıklılık anı	Frensiz	kg*m2	7.96*10^-5
Dayanıklılık anı	Frenli	kg*m2	9.12*10^-5
Kütle	Frensiz	Kilogram	2.2
Kütle	Frenli	Kilogram	2.8
Motor direği sayısı		Polonya	16
Çevre koşulları			Çalışma sıcaklığı: 0~40°C Depolama sıcaklığı: -20~60°C Çalışma nemliği/Koruyucu nemliği: 20~80% RH (kondansiyon yok) Titreşme direnci: 24.5m/s2 (sıklık: 10~400Hz) Toz veya metal tozu, aşındırıcı gazlar, yanıcı gazlar, yağ sisleri ve diğer kapalı kullanımlar yok, doğrudan güneş ışığından kaçının 1000 metre yüksekliğin altında
Motor yalıtımı			İzolasyon direnci: 100MΩ ((DC500V) 'den fazla
			Dielektrik kuvveti: AC1500V/ 1 dakika
			İzolasyon sınıfı: F
Korunma Dereceleri			Tamamen kapalı, kendi kendine soğutulan tip (IP65)

Yüksek torklu Harmonik Sürüş Servo Motor Flanged Actuator HASF Serisi Model 17 0
