Menşe yeri:
Jiangsu, Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:

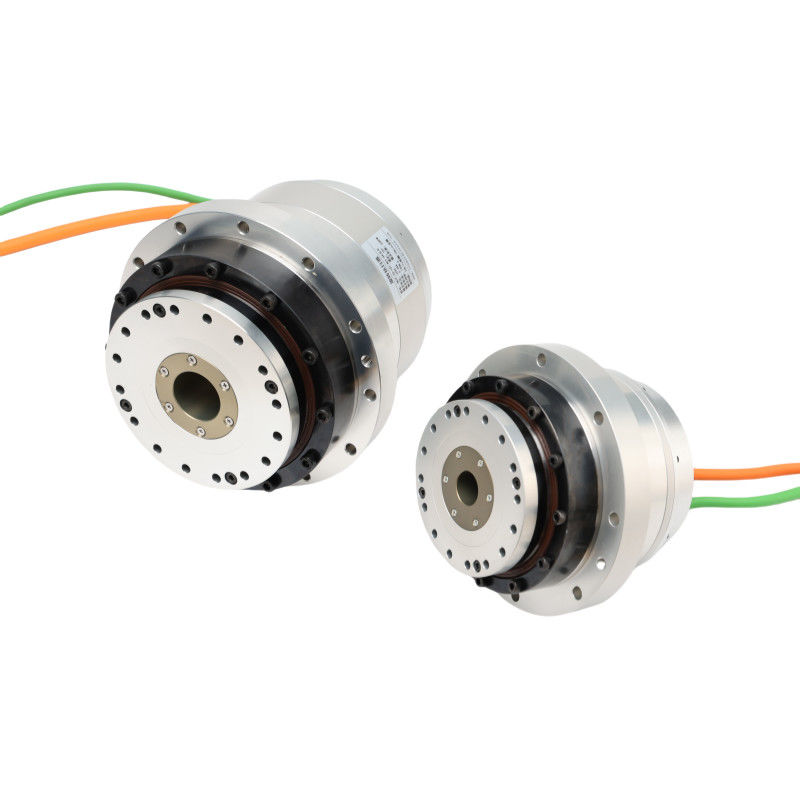

Yandan Çıkışlı HATF Serisi Flanşlı Döner Aktüatörler
Video
Video
Ürün özellikleri
Çarpışma sıfır
Harmonik azaltıcının mükemmel özellikleri ve motorun sertliği nedeniyle neredeyse sıfır geri tepki.
Düşük Gürültü
Entegre harmonik ünitenin düşük titreşim ve düşük gürültü çalışmasını sağlamak için her motor nakliye edilmeden önce ayrı ayrı test edilir.
Bakımsız
Düzenli bakım gerektirmez ve kullanım sırasında yağ değiştirmeye gerek yoktur.
Çürük Şaktı
İç geçit, kabloların, hava hortumlarının vb.
Kullanıcı Dostu
Kurulumu kolay, piyasadaki standart sürücülerle uyumludur ve kutudan kullanmaya hazırdır.
HATF parametreler tablosu
| Seri HATF | 14 | ||||
| Azaltma oranı | 51 | 81 | 101 | ||
| 220VAC | En yüksek tork | N · m | 23 | 29 | 34 |
| İsimlendirilmiş tork | N · m | 8.6 | 13.5 | 13.5 | |
| En yüksek hız | rpm | 118 | 74 | 59 | |
| İsimlendirilmiş hız | rpm | 59 | 37 | 30 | |
| Maksimum akım | Silahlar | 2.09 | 1.66 | 1.56 | |
| Rütbeli akım | Silahlar | 0.78 | 0.77 | 0.62 | |
| Döngü sabiti | N m/Arms | 11.02 | 17.5 | 21.82 | |
| Faz direnci | Ohm ((20°C) | 7.5 | |||
| Faz endüktansı | mH | 11.5 | |||
| Geri EMF | Vrms/krpm | 25 | |||
| 48VDC | En yüksek tork | N · m | 23 | 29 | 34 |
| İsimlendirilmiş tork | N · m | 8.6 | 13.5 | 13.5 | |
| En yüksek hız | rpm | 98 | 62 | 50 | |
| İsimlendirilmiş hız | rpm | 59 | 37 | 30 | |
| Maksimum akım | Silahlar | 5.12 | 4.07 | 3.83 | |
| Rütbeli akım | Silahlar | 1.92 | 1.89 | 1.52 | |
| Döngü sabiti | N m/Arms | 4.49 | 7.13 | 8.89 | |
| Faz direnci | Ohm ((20°C) | 0.85 | |||
| Faz endüktansı | mH | 1 | |||
| Geri EMF | Vrms/krpm | 6.5 | |||
| Mutlak Kodlayıcı | Kodlayıcı tipi | Mutlak kodlayıcı | |||
| Çözüm (tek motor dönüşü) | biraz | 23,24 bit | |||
| Motor Çok dönüşlü sayaç | biraz | 16 | |||
| Tek yönlü konum doğruluğu | Ark sec | ≤ 90 | ≤ 80 | ≤ 70 | |
| Konumlama doğruluğunun tekrarlanabilirliği | Ark sec | ≤15 | ≤10 | ≤10 | |
| Dönen sertlik | x104 N·m /rad | 8 | |||
| Torsiyon sertliği | x104 N·m /rad | 0.46 | 0.6 | ||
| Dayanıklılık anı | Frensiz | kg*m2 | 3.6*10^-5 | ||
| Frenli | kg*m2 | 3.7*10^-5 | |||
| Kütle | Frensiz | Kilogram | 1.66 | ||
| Frenli | Kilogram | 2 | |||
| Motor direği sayısı | Polonya | 16 | |||
| Çevre koşulları | Çalışma sıcaklığı: 0~40°C Depolama sıcaklığı: -20~60°C Çalışma nemliği/Koruyucu nemliği: 20~80% RH (kondansiyon yok) Titreşim direnci: 24.5m/s2 (sıklık: 10~400Hz) Toz veya metal tozu, aşındırıcı gazlar, yanıcı gazlar, yağ sisleri ve diğer kapalı kullanımlar yok, doğrudan güneş ışığından kaçının 1000 metre yüksekliğin altında |
||||
| Motor yalıtımı | İzolasyon direnci: 100MΩ ((DC500V) 'den fazla | ||||
| Dielektrik kuvveti: AC1500V/ 1 dakika | |||||
| İzolasyon sınıfı: F | |||||
| Korunma Dereceleri | Tamamen kapalı, kendi kendine soğutulan tip (IP65) | ||||

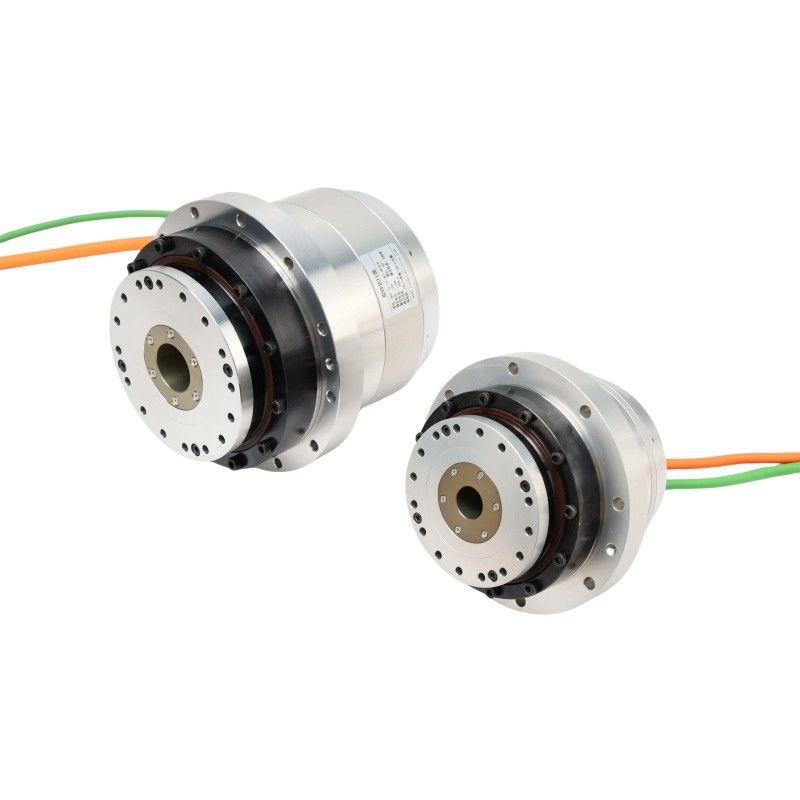

Detaylı Resimler
Uygulama Alanı
|
|
|
| Endüstriyel Robot | Tıbbi Cihazlar | İnsansı Robotlar |
|
|
|
| Optik makineler | Havacılık | CNC makineleri |
