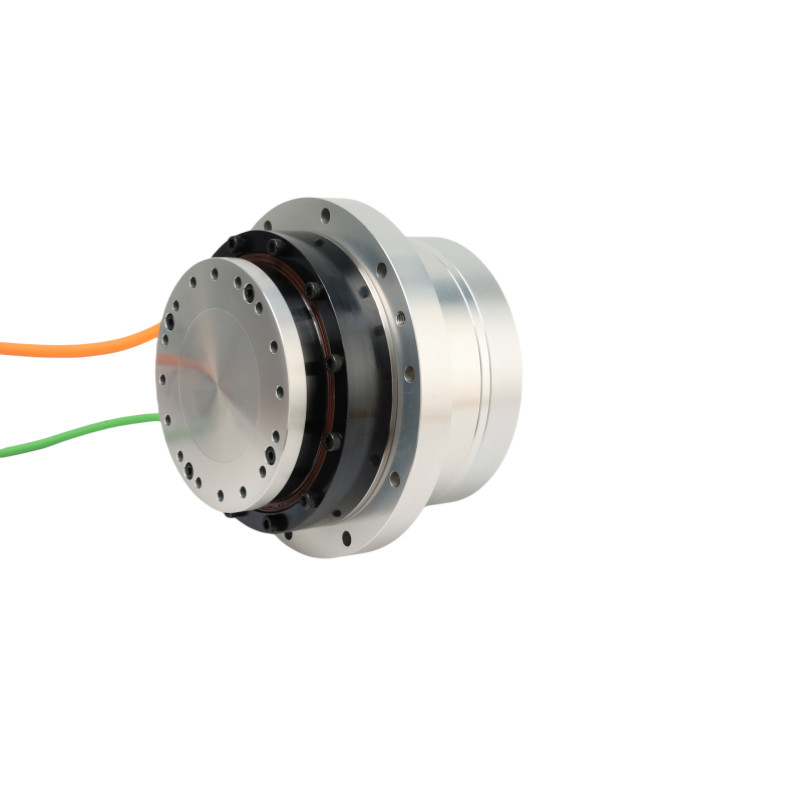

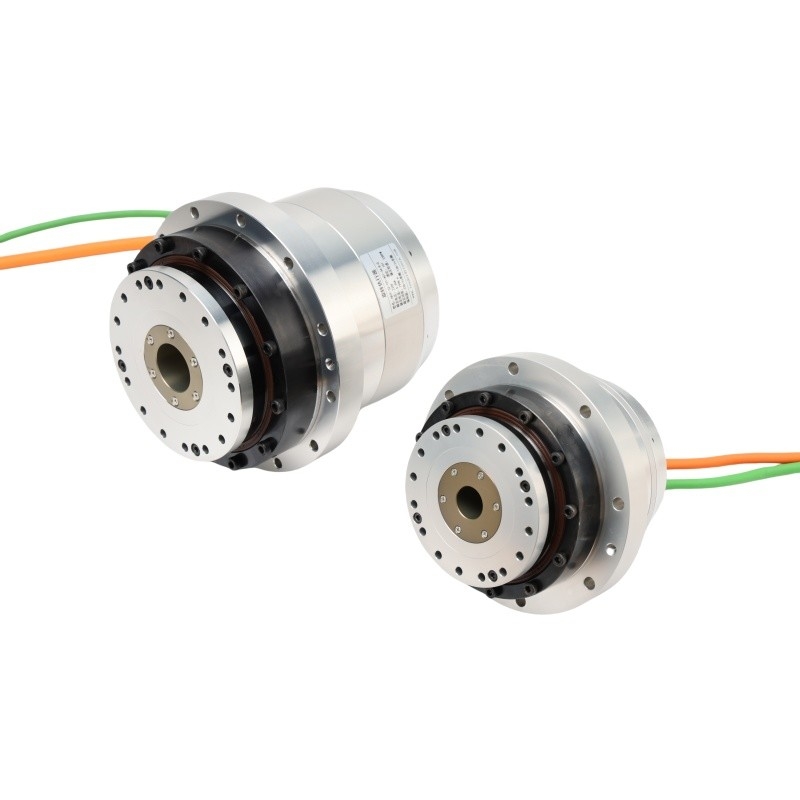

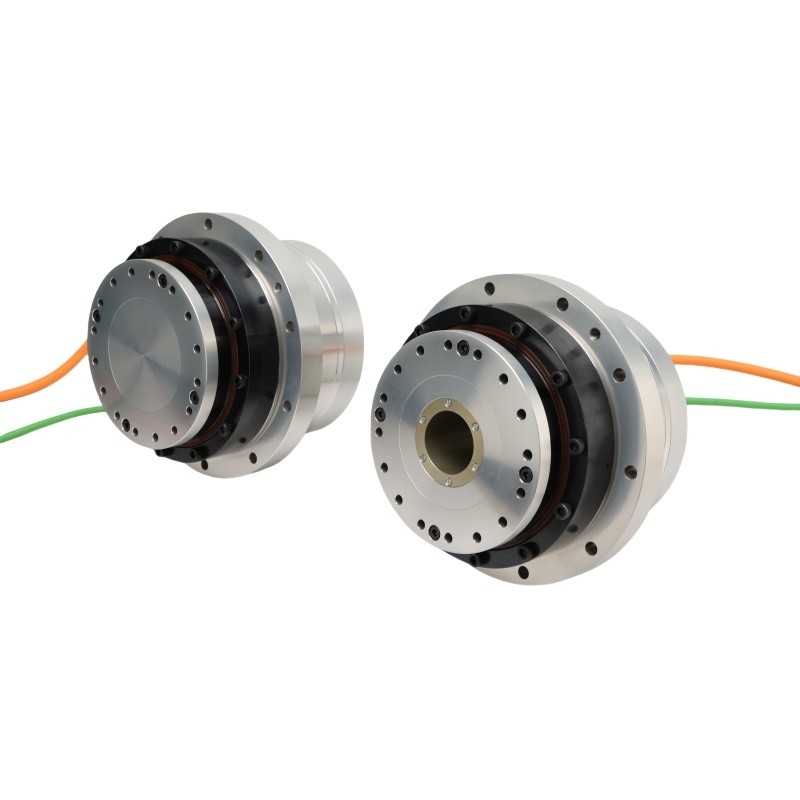

OEM Flanged Rotary Harmonic Actuator Gear Motor Model 14

OEM harmonik aktüatör

Harmonik aktüatör

dişli motoru

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

Yan çıkış HASF Serisi Flanged Rotary Actuators

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Ürün:

HASF Serisi Model 14 Döner Aktüatörler

Azaltma oranı:

51:1, 81:1, 101:1

Model Numarası:

Kodlayıcı tipi:

Mutlak kodlayıcı

motor kutup sayısı:

Uygulama:

3C otomasyon, hassas CNC makinesi, Cam cilalama ekipmanları, insanüstü robot, Lazer ekipmanları

Frenli ağırlık:

2kg

Frensiz ağırlık:

1.66KG

Ana Özellikler:

Yüksek Performans, Uzun Ömür

Tasarım ömrü:

10000 saat

Koruma Dereceleri:

Tamamen kapalı kendinden soğutmalı tip (IP65)

Dielektrik gücü:

AC1500V/ 1 dakika

Yalıtım direnci:

100MΩ'dan (DC500V) fazla

Yalıtım sınıfı:

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Video

HAT Serisi Rotary Hollow Shaft Actuators Power Harmonic Servo Drive ile Entegre

En İyi Fiyatı Bulun

Video

Sıfır Geri Çarpışma Büyük Çürük Çubuklu Döner Aktuatör Robot Ortak HAMF Serisi

En İyi Fiyatı Bulun

Video

Lazer Kesme Makinesi İçin ODM Çürük Çubuk Aktif Otomatik Kol Ortak Motoru

En İyi Fiyatı Bulun

Video

Çürük Çubuk Harmonik Sürücü Aktüatörü Robotik Kol Motoru HAMF Serisi

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Yüksek Eğiliş Sertliği ve Yüksek Dönenli Katı Çaplı HASF Serisi Model 14 Flanged Döner Aktuatörleri

Name: OEM Flanged Rotary Harmonic Actuator Gear Motor Model 14
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Yan çıkış HASF Serisi Flanged Rotary Actuators
Availability: InStock

Ürün özellikleri

Entegre Tasarım

Yüksek torklu bir harmonik redüktör, doğrudan tahrik motoru ve optik uygulamalar için içi boş bir şaft ile isteğe bağlı bir çok dönüşlü mutlak kodlayıcı birleştirir.

Yüksek Performans

Yüksek eğim sertliği, yüksek tork, çalışma sırasında inersi değişikliğine karşı duyarsızlık, düşük hızlı sürüklenme olmayan performans ve pürüzsüz çalışma özelliklerine sahiptir.

Uzun Yaşam Süresi

Minimal bozulma ile uzun bir ömür boyunca doğruluğu korur.

Çarpışma sıfır

Harmonik azaltıcının mükemmel özellikleri ve motorun sertliği nedeniyle neredeyse sıfır geri tepki.

HASF'nin parametreler tablosu

Seri HASF			14
Azaltma oranı			51	81	101
220VAC	En yüksek tork	N · m	23	29	34
	İsimlendirilmiş tork	N · m	8.6	13.5	13.5
	En yüksek hız	rpm	118	74	59
	İsimlendirilmiş hız	rpm	59	37	30
	Maksimum akım	Silahlar	2.09	1.66	1.56
	Rütbeli akım	Silahlar	0.78	0.77	0.62
	Döngü sabiti	N m/Arms	11.02	17.5	21.82
	Faz direnci	Ohm ((20°C)	7.5
	Faz endüktansı	mH	11.5
	Geri EMF	Vrms/krpm	25
48VDC	En yüksek tork	N · m	23	29	34
	İsimlendirilmiş tork	N · m	8.6	13.5	13.5
	En yüksek hız	rpm	98	62	50
	İsimlendirilmiş hız	rpm	59	37	30
	Maksimum akım	Silahlar	5.12	4.07	3.83
	Rütbeli akım	Silahlar	1.92	1.89	1.52
	Döngü sabiti	N m/Arms	4.49	7.13	8.89
	Faz direnci	Ohm ((20°C)	0.85
	Faz endüktansı	mH	1
	Geri EMF	Vrms/krpm	6.5
Mutlak Kodlayıcı	Kodlayıcı tipi		Mutlak kodlayıcı
	Çözüm (tek motor dönüşü)	biraz	23,24 bit
	Motor Çok dönüşlü sayaç	biraz	16
Tek yönlü konum doğruluğu		Ark sec	≤ 90	≤ 80	≤ 70
Konumlama doğruluğunun tekrarlanabilirliği		Ark sec	≤15	≤10	≤10
Dönen sertlik		x104 N·m /rad	8
Torsiyon sertliği		x104 N·m /rad	0.46	0.6
Dayanıklılık anı	Frensiz	kg*m2	3.6*10^-5
Dayanıklılık anı	Frenli	kg*m2	3.7*10^-5
Kütle	Frensiz	Kilogram	1.66
Kütle	Frenli	Kilogram	2
Motor direği sayısı		Polonya	16
Çevre koşulları			Çalışma sıcaklığı: 0~40°C Depolama sıcaklığı: -20~60°C Çalışma nemliği/Koruyucu nemliği: 20~80% RH (kondansiyon yok) Titreşme direnci: 24.5m/s2 (sıklık: 10~400Hz) Toz veya metal tozu, aşındırıcı gazlar, yanıcı gazlar, yağ sisleri ve diğer kapalı kullanımlar yok, doğrudan güneş ışığından kaçının 1000 metre yüksekliğin altında
Motor yalıtımı			İzolasyon direnci: 100MΩ ((DC500V) 'den fazla
			Dielektrik kuvveti: AC1500V/ 1 dakika
			İzolasyon sınıfı: F
Korunma Dereceleri			Tamamen kapalı, kendi kendine soğutulan tip (IP65)
