Menşe yeri:
Jiangsu, Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
LSN-11-XX-UI
Giant Precision'ın harmonik sürücüsü tasarlandığından itibaren sıfırdan düşük tepkiye sahiptir.En yüksek seviye iletim doğruluğunu sağlar ve minimum inersi ile tek aşamada yüksek oran azaltımı destekleyebilirÇok hassas, tork yoğun tasarımı, uyumlu tahrik, hassas hareket kontrol uygulamaları için ideal bir çözüm haline getirir.
Dev Precision Harmonic Drive yelpazemiz geniş bir çeşitlilikte gerginlik dalgası vites seçeneklerini içerir.
|
|
Harmonik Sürümün Ana Özellikleri
Harmonik Sürücü Özellikleri
Adlandırılmış parametreler tablosu
| Model | Azaltma oranı | 2000r/min giriş noktasında nominal tork | Başlangıç ve durma sırasında izin verilen maksimum tork | Orta yük torkunun izin verilen maksimum değeri | İzin verilen maksimum anlık tork | İzin verilen en yüksek giriş dönme hızı (Yağ) |
İzin verilen giriş orta dönme hızı (Yağ) |
Geri tepki | Ağırlık | Tasarım ömrü | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Ark Sec | Kilo | Saat | ||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17.0 | 1.73 | 8500 | 3500 | ≤30 | 0.17 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8.0 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5.0 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25.0 | 2.55 | 10000 | |||||
| LSN-11-XX-U-I ultra hafif gerginlik dalga azaltıcısının ana özellikleri | |||
| Ürün | Hafif Ağırlık 11 Harmonik Sürücü | ||
|
Malzeme
|
Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar | ||
|
Azaltma oranı
|
50, 80, 100 | ||
|
Geri tepki
|
30 ark saniyeden az | ||
|
Ortalama Giriş Hızı
|
3500 r/min | ||
|
En yüksek giriş hızı
|
8500 r/min | ||
|
Tasarım Hayatı
|
10000 saat | ||
|
Model
|
8 | ||
|
Ağırlık
|
0.17 kg | ||
| Garanti | 1 yıl | ||
| Önderi Zamanı | 2 4 hafta | ||
| Uygulama | Robotik ve Otomasyon, Yarım iletken ekipman, Havacılık | ||

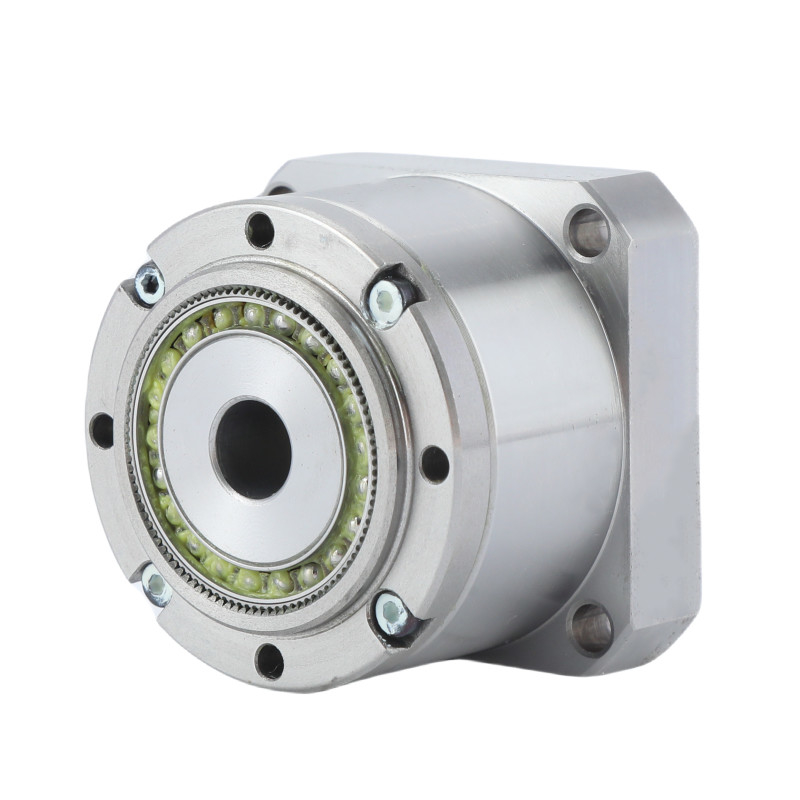

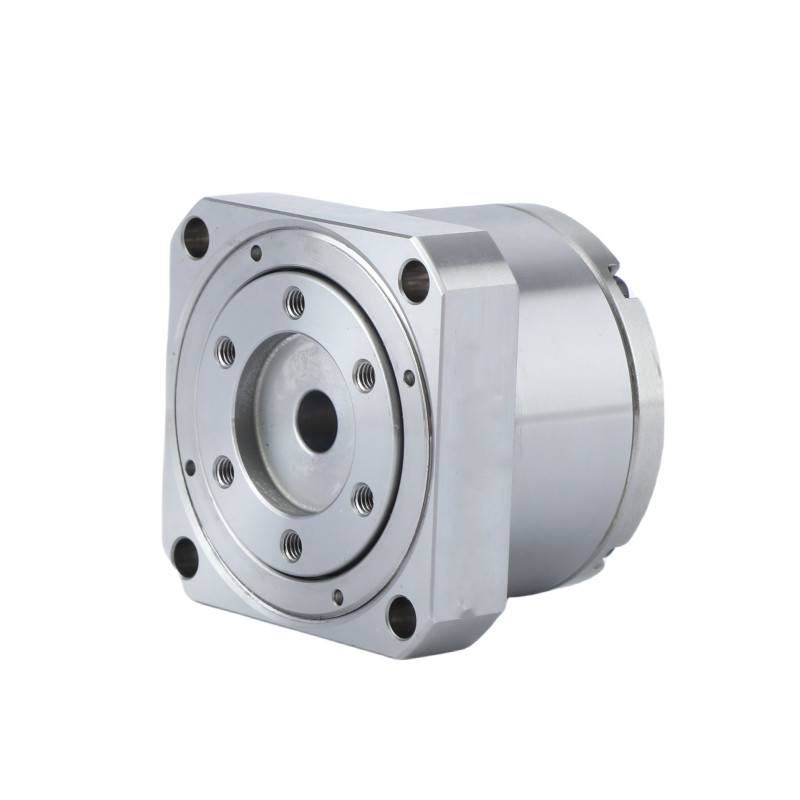

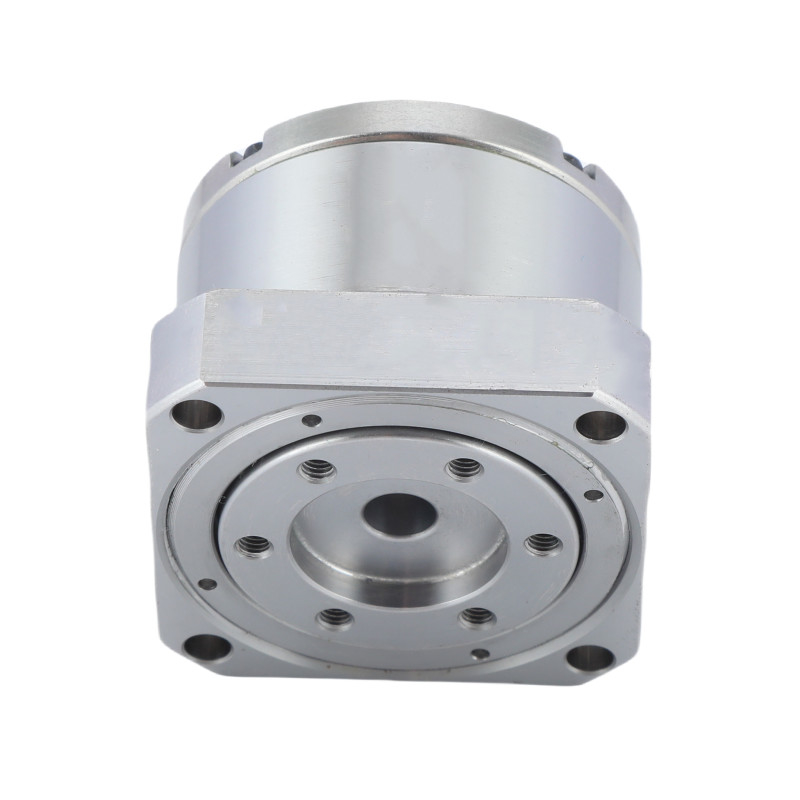

Detaylı Resimler
Başvurular
|
|
|
| Endüstriyel Robotlar | Havacılık | Üretim Sistemleri |
PDF Çizimler İndir
