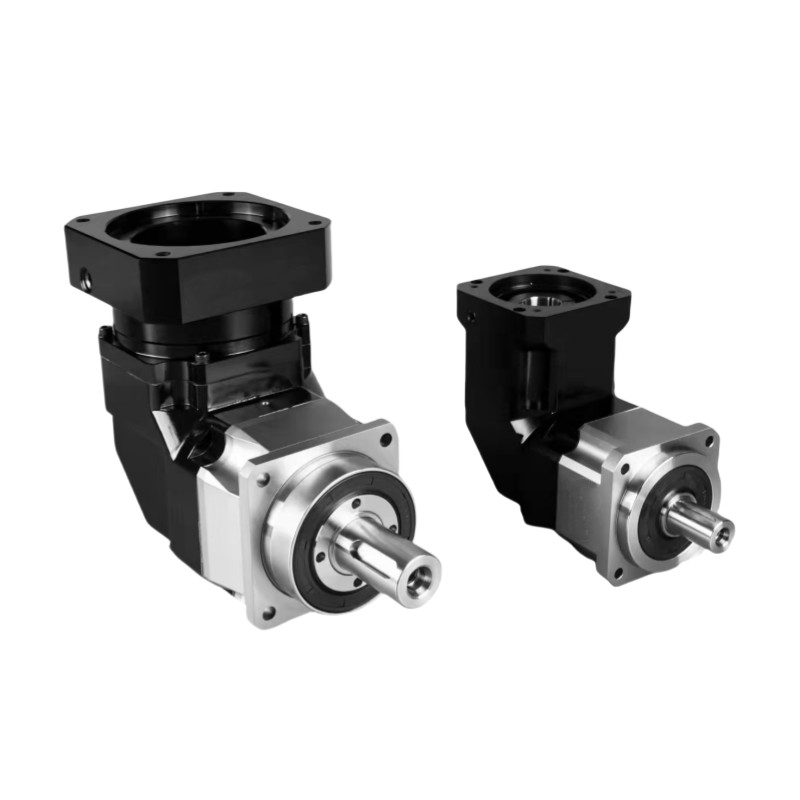

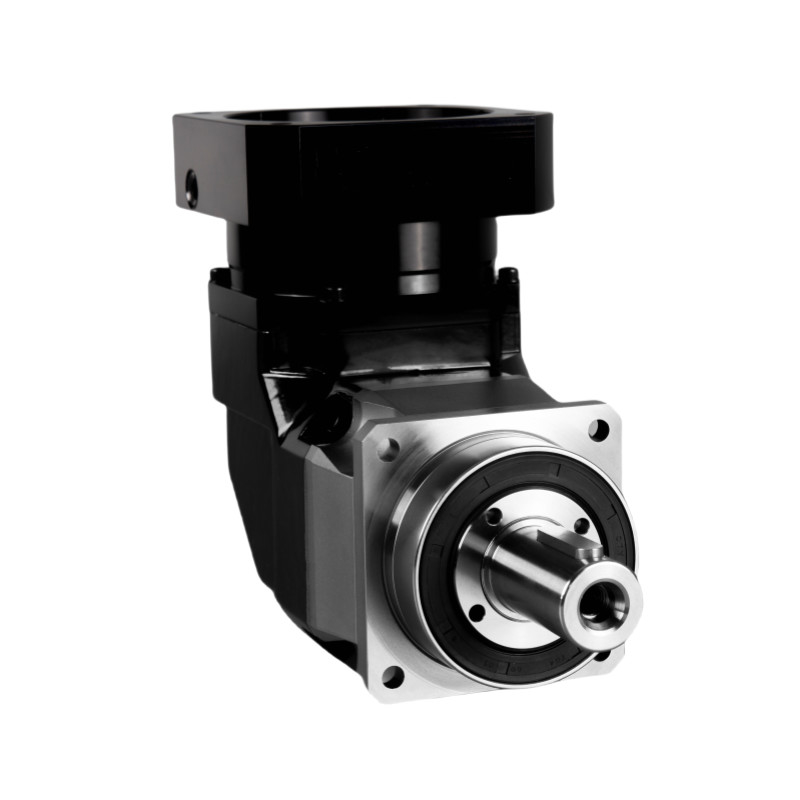

Name: Tek Çubuklı Entegre Gezegensel Hız Azıtıcı Yüksek Hassasiyetli Delek Kutusu
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: NFR Serisi Planet Redüktörler
Availability: InStock

Evde > Ürünler > Planet Redüktör >

Tek Çubuklı Entegre Gezegensel Hız Azıtıcı Yüksek Hassasiyetli Delek Kutusu

Tek Çaplı gezegen hız azaltıcısı

Gezegen hız azaltıcısı vites kutusu

Tek Çaplı hassas gezegen azaltıcı

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

NFR Serisi Planet Redüktörler

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Ürün:

NFR Serisi Planet Redüktörler

Model:

NFR075，NFR100，NFR140，NFR180，NFR220，NFR250

Oran:

3 ila 200

Ultra hassas boşluk:

≤4 arkmin

bölüm:

Tek, Çift

Verimlilik:

≥95%

Hizmet Hayatı:

20000 saat

sürekli operasyon:

10000 saat

Yağlama:

Sentetik gres

Koruma sınıfı:

IP65

Çalışma sıcaklığı:

-10°C -90°C

Uygulama:

takım tezgahı, manipülatör, kaynak, standart dışı otomasyon, baskı ekipmanı, otomobil üretimi, tıbbi

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Video

Şimdi iletişime geçin

Ürün Tanımı

Spesifikasyon		Bölüm numarası	oranı	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
Adlık çıkış tork	Nm	tek	3	130	220	330	890	1350	2380
			4	150	300	560	1100	2000	3050
			5	160	340	610	1180	2050	3200
			6	150	300	600	1100	1900	2850
			7	150	290	560	1000	1600	2850
			8	130	250	550	960	1550	2500
			10	110	220	460	950	1250	1850
			14	150	290	560	1000	1600	2850
			16	130	250	550	960	1550	2500
			20	110	220	460	950	1250	1850
		iki kat	15	130	220	330	890	1350	2380
			16	150	300	560	1100	2000	3050
			20	150	300	560	1100	2000	3050
			25	160	340	610	1180	2050	3200
			30	150	300	600	1100	1900	2850
			35	150	300	560	1000	1700	2850
			40	130	250	560	950	1600	2750
			45	- Evet.	- Evet.	460	- Evet.	- Evet.	- Evet.
			50	160	310	610	1180	2000	3100
			60	150	300	560	1050	1700	2850
			70	150	290	560	1000	1600	2800
			80	130	250	550	950	- Evet.	- Evet.
			100	110	220	460	950	1250	1850
			120	150	300	600	1100	1900	2850
			140	150	290	560	1000	1600	2850
			160	130	250	550	960	1550	2500
			200	110	220	460	950	1250	1850
Döner eylemsizlik	Kg.cm3	tek	3	2.25	6.84	23.40	68.90	152.09	280.86
			4	2.25	6.84	23.40	68.90	152.09	280.86
			5	2.25	6.84	23.40	68.90	152.09	280.86
			6	2.25	6.84	23.40	68.90	152.09	280.86
			7	2.25	6.84	23.40	68.90	152.09	280.86
			8	2.25	6.84	23.40	68.90	152.09	280.86
			10	2.25	6.84	23.40	68.90	145.82	270.07
			14	1.87	6.25	21.80	65.60	145.82	270.07
			16	1.87	6.25	21.80	65.60	145.82	270.07
			20	1.87	6.25	21.80	65.60	145.82	270.07
		iki kat	15	0.35	2.25	6.84	23.40	68.90	152.09
			16	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.35	2.25	6.84	23.40	68.90	152.09
			30	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.35	2.25	6.84	23.40	68.90	152.09
			45	- Evet.	- Evet.	6.84	- Evet.	- Evet.	- Evet.
			50	0.35	2.25	6.84	23.40	68.90	152.09
			60	0.35	2.25	6.84	23.40	68.90	152.09
			70	0.35	2.25	6.84	23.40	68.90	152.09
			80	0.35	2.25	6.84	23.40	- Evet.	- Evet.
			100	0.35	2.25	6.84	23.40	68.90	152.09
			120	0.31	1.87	6.25	21.80	65.60	145.82
			140	0.31	1.87	6.25	21.80	65.60	145.82
			160	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.31	1.87	6.25	21.80	65.60	145.82

Tek Çubuklı Entegre Gezegensel Hız Azıtıcı Yüksek Hassasiyetli Delek Kutusu 2

Parameters Table		Bölüm numarası	oranı	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
En yüksek hızlanma tork	Nm	1,2	3 ~ 200	1.8 kat değerli çıkış tork
Acil durma tork	Nm	1,2	3 ~ 200	3 kat değerli çıkış tork
Adlık giriş hızı	rmp	1	3 ~ 20	4000	4000	3000	3000	2000	1500
Adlık giriş hızı	rmp	2	15~200	4500	4000	3000	3000	2000	2500
Maksimum giriş hızı	rmp	1	3 ~ 20	8000	8000	6000	6000	4000	2500
Maksimum giriş hızı	rmp	2	15~200	8000	8000	6000	6000	4000	4000
Çok hassas bir tepki.	arcmin	1	3 ~ 20	≤2	≤2	≤2	≤2	≤2	≤2
Çok hassas bir tepki.	arcmin	2	15~200	≤4	≤4	≤4	≤4	≤4	≤4
Kesin bir tepki	arcmin	1	3 ~ 20	≤4	≤4	≤4	≤4	≤4	≤4
Kesin bir tepki	arcmin	2	15~200	≤7	≤7	≤7	≤7	≤7	≤7
Standart tepki	arcmin	1	3 ~ 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Standart tepki	arcmin	2	15~200	≤9	≤9	≤9	≤9	≤9	≤9
Orsional sertlik	Nm/arcmin	1,2	3 ~ 200	14	31	57	182	400	580
Maks. radyal kuvvet	N	1,2	3 ~ 200	4800	9450	15200	23000	34000	58000
Maks. eksen gücü	N	1,2	3 ~ 200	3800	6250	12000	14500	23000	59000
Eğme anı	Nm	1,2	3 ~ 200	365	990	1900	2870	5550	8500
Hizmet Hayatı	H.R.	1,2	3 ~ 200	20000 saat ((sürekli çalışma 10000 saat)
Verimlilik	%	1	3 ~ 20	≥95%
Verimlilik	%	2	15~200	≥92%
Ağırlık	Kilo	1	3 ~ 20	6.4	13.9	23.7	50.0	83.0	100.3
Ağırlık	Kilo	2	15~200	7.8	15.1	26.7	54.0	95.0	125.3
Çalışma sıcaklığı	°C	1,2	3 ~ 200	-10°C-90°C
Yağlama		1,2	3 ~ 200	Sentetik yağ
Koruma sınıfı		1,2	3 ~ 200	IP65
Montaj konumu		1,2	3 ~ 200	Herhangi bir yöne.
Gürültü seviyesi (N1 = 3000 rpm, yüklenmemiş)	dB ((A)	1	3 ~ 20	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 75
Gürültü seviyesi (N1 = 3000 rpm, yüklenmemiş)	dB ((A)	2	15~200	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 75
