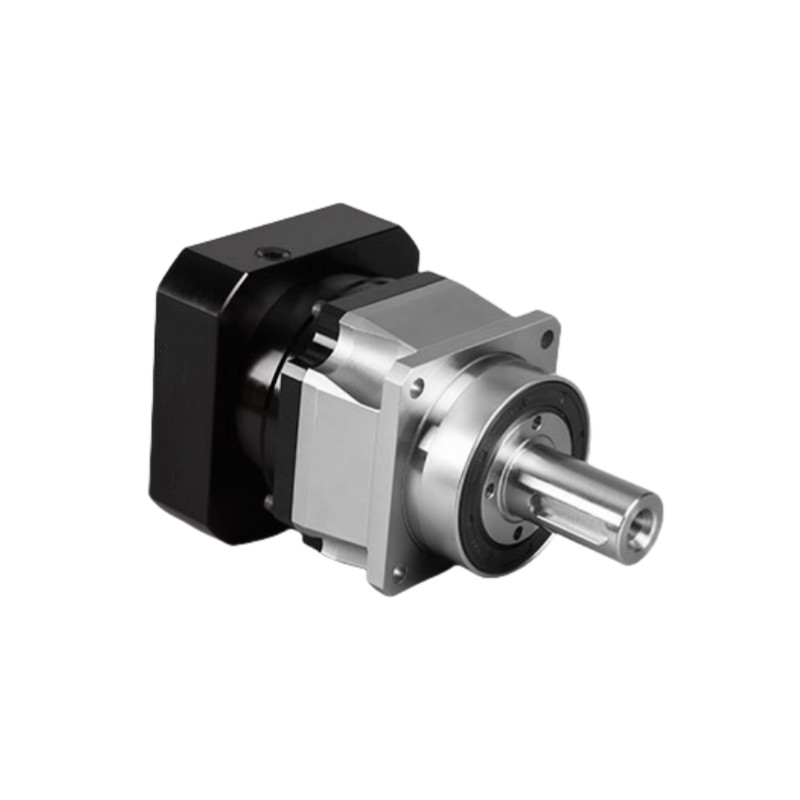

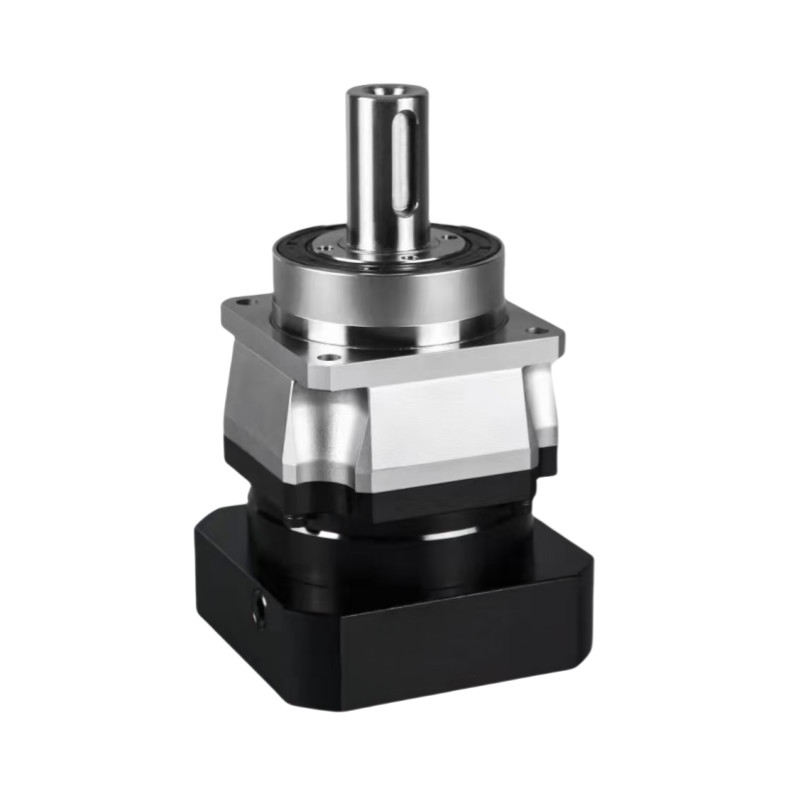

Gezegen Redüktörü Çürük Çubuk Döviz Motoru Redüksiyon Döviz Kutusu Özel

Özel olarak yapılmış boş asansör motorları

Gezegen boş asansörlü vites motoru

Özel gezegenli vites azaltma kutusu

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

NF Serisi Planet Redüktör

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Ürün:

NF Serisi Planet Redüktörlü Redüktörler

Model:

NF060, NF075, NF100, NF140, NF180, NF220, NF250

Oran:

3 ila 100

Ultra hassas boşluk:

≤3 arkmin

bölüm:

Tek, Çift

Verimlilik:

≥97%

Hizmet Hayatı:

20000 saat

sürekli operasyon:

10000 saat

Koruma sınıfı:

IP65

Çalışma sıcaklığı:

-10°C -90°C

Uygulama:

takım tezgahı, manipülatör, kaynak, standart dışı otomasyon, baskı ekipmanı, otomobil imalatı

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Video

Entegre Planetarium ND Serisi Gezegen Redüktörleri Yüksek hassasiyetli vites kutusu

En İyi Fiyatı Bulun

Video

ODM ISO9001 Planetary Gearbox Reducer IP65 Su geçirmez

En İyi Fiyatı Bulun

Video

Hassas Çift Sağ Köşeli Çürük Çakmaklı Dönüştürme ODM

En İyi Fiyatı Bulun

Video

Güç aktarımı Sağ açılı vites kutusu İçi boş asansör özelleştirilmiş

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Gezegen redüktörleri, bir vites kutusu ve hizalı giriş ve çıkış çubuklarından oluşur.Yüksek düzeyde tork gerektiren görevleri verimli bir şekilde yönetmek için gezegenli vites azaltıcıları kullanın.

Güneş vitesinin etrafındaki üç gezegen dişlilerinin eşit dağılımından dolayı, gezegen redüktörü sert uygulamalarda kullanılır.Yani daha büyük torkları ve daha küçük bir hızda azaltmaları halledebilirler., daha kompakt bir paket.

Gezegen Redüktörü Çürük Çubuk Döviz Motoru Redüksiyon Döviz Kutusu Özel 0

NF Serisi Gezegen Redüktörünün Ana Özellikleri

Çeşitli sürümler mevcut
Sessiz Operasyon
Tek aşamada 10:1 oranına kadar
Düşük Karşıtlık
Yüksek Verimlilik
Paslanmaz Çelik
Rekabetçi Değişimler Mümkün
Sınıfın en iyi liderlik süreleri
1 Yıllık Garanti

NF Serisi Gezegen Redüktörü Spesifikasyonu- Hayır.

Spesifikasyon		Bölüm numarası	oranı	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Adlık çıkış tork	Nm	tek	3	55	130	220	330	890	1350	2380
			4	50	150	300	560	1100	2000	3050
			5	58	160	340	610	1180	2050	3200
			6	- Evet.	150	300	600	1100	1900	2850
			7	50	150	290	560	1000	1600	2850
			8	45	130	250	550	960	1550	2500
			10	35	110	220	460	950	1250	1850
		iki kat	15	55	130	220	330	890	1350	2380
			16	50	150	300	560	1100	2000	3050
			20	50	150	300	560	1100	2000	3050
			25	58	160	340	6100	1180	2050	3200
			30	- Evet.	150	300	600	1100	1900	2850
			35	50	150	300	560	1000	1700	2850
			40	45	130	250	450	950	1600	2750
			45	- Evet.	- Evet.	- Evet.	460	- Evet.	- Evet.	- Evet.
			50	50	160	310	610	1180	2000	3100
			60	- Evet.	150	300	560	1050	1700	2850
			70	50	150	290	560	1000	1600	2800
			80	45	130	250	550	950	- Evet.	- Evet.
			100	35	110	220	460	950	1250	1850
Döner eylemsizlik	Kg.cm3	tek	3	0.16	0.61	3.25	9.21	28.98	69.61	343.49
			4	0.14	0.48	2.74	7.54	23.67	54.37	283.94
			5	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			6	- Evet.	0.45	2.65	7.25	22.75	51.72	257.26
			7	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	0.13	0.44	2.58	7.07	22.59	50.84	245.35
			10	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		iki kat	15	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			16	0.13	0.47	0.47	2.71	7.42	28.98	- Evet.
			20	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			25	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			30	- Evet.	0.47	0.47	2.71	7.42	28.98	69.61
			35	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			40	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			45	- Evet.	- Evet.	- Evet.	2.71	- Evet.	- Evet.	- Evet.
			50	0.13	0.44	0.44	2.57	7.03	28.98	69.61
			60	- Evet.	0.44	0.44	2.57	7.03	22.51	50.56
			70	0.13	0.44	0.44	2.57	7.03	22.51	50.56
			80	0.13	0.44	0.44	2.57	7.03	- Evet.	- Evet.
			100	0.13	0.44	0.44	2.57	7.03	22.51	50.56

Gezegen Redüktörü Çürük Çubuk Döviz Motoru Redüksiyon Döviz Kutusu Özel 2

Parametre Tablosu Gezegen Redüktörü		Bölüm numarası	oranı	NF060	NF075	NF100	NF140	NF180	NF220	NF250
En yüksek hızlanma tork	Nm	1,2	3 ~ 100	1.8 kat değerli çıkış tork
Acil durma tork	Nm	1,2	3 ~ 100	3 kat değerli çıkış tork
Adlık giriş hızı	rmp	1	3 ~ 10	4000	4000	4000	3000	3000	2000	1500
Adlık giriş hızı	rmp	2	15 ~ 100	4500	4500	4000	3000	3000	2000	2500
Maksimum giriş hızı	rmp	1	3 ~ 10	8000	8000	8000	6000	6000	4000	2500
Maksimum giriş hızı	rmp	2	15 ~ 100	8000	8000	8000	6000	6000	4000	4000
Çok hassas bir tepki.	arcmin	1	3 ~ 10	- Evet.	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Çok hassas bir tepki.	arcmin	2	15 ~ 100	- Evet.	- Evet.	≤3	≤3	≤3	≤3	≤3
Kesin bir tepki	arcmin	1	3 ~ 10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Kesin bir tepki	arcmin	2	15 ~ 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standart tepki	arcmin	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standart tepki	arcmin	2	15 ~ 100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Orsional sertlik	Nm/arcmin	1,2	3 ~ 100	8	14	31	57	182	400	580
Maks. radyal kuvvet	N	1,2	3 ~ 100	2630	4800	9450	15200	23000	34000	58000
Maks. eksen gücü	N	1,2	3 ~ 100	1650	3800	6250	12000	14500	23000	59000
Eğme anı	Nm	1,2	3 ~ 100	154	365	990	1900	2870	5550	8500
Hizmet Hayatı	H.R.	1,2	3 ~ 100	20000 saat ((sürekli çalışma 10000 saat)
Verimlilik	%	1	3 ~ 10	≥97%
Verimlilik	%	2	15 ~ 100	≥94%
Ağırlık	Kilo	1	3 ~ 10	1.3	3.7	6.9	13.7	28.0	48.0	110.6
Ağırlık	Kilo	2	15 ~ 100	1.3	4.1	8.1	16.6	33.0	60.0	138.3
Çalışma sıcaklığı	°C	1,2	3 ~ 100	-10°C-90°C
Yağlama		1,2	3 ~ 100	Sentetik yağ
Koruma sınıfı		1,2	3 ~ 100	IP65
Montaj konumu		1,2	3 ~ 100	Herhangi bir yöne.
Gürültü seviyesi (N1 = 3000 rpm, yüklenmemiş)	dB ((A)	1	3 ~ 10	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 72
Gürültü seviyesi (N1 = 3000 rpm, yüklenmemiş)	dB ((A)	2	15 ~ 100	≤ 60	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 72
