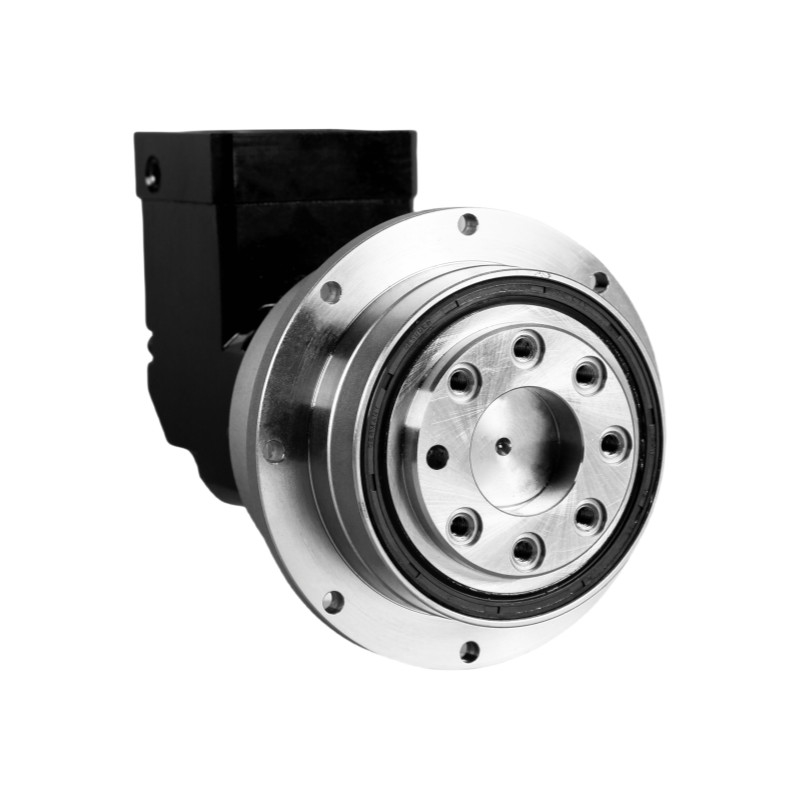

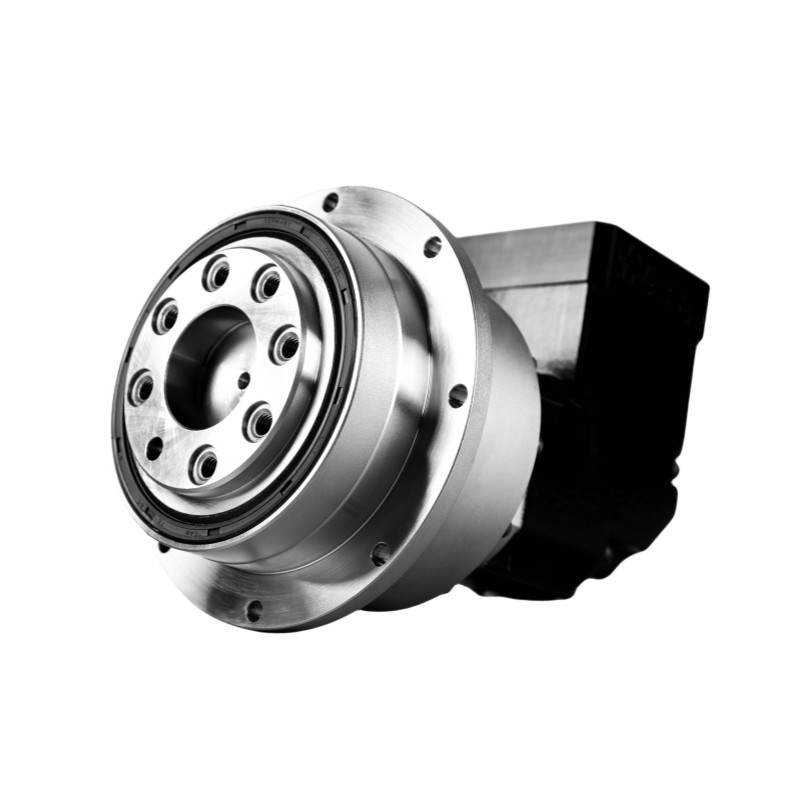

Güç aktarımı Sağ açılı vites kutusu İçi boş asansör özelleştirilmiş

Güç aktarımı Sağ açılı vites kutusu İçi boş asansör özelleştirilmiş

Şanzıman sağ açılı vites kutusunun boş asısı

Özel sağ açılı vites kutusu boş asansör

Özel sağ açılı vites sürücüsü

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

NDR Serisi Planet Redüktörler

Bizimle İletişim
Bir İndirim İste
Ürün Ayrıntıları
Ürün:
NDR Serisi Planet Redüktörler
Model:
NDR064, NDR090, NDVR110, NDVR140, NDVR200, NDVR255, NDVR285
Oran:
4 ila 200
Ultra hassas boşluk:
≤4 arkmin
bölüm:
Tek, Çift
Verimlilik:
≥95%
Hizmet Hayatı:
20000 saat
sürekli operasyon:
10000 saat
Koruma sınıfı:
IP65
Çalışma sıcaklığı:
-10°C -90°C
Uygulama:
takım tezgahı, manipülatör, baskı ekipmanı, otomobil imalatı
Garanti:
1 yıl
Ödeme ve Nakliye Şartları
Min sipariş miktarı
1 set
Fiyat
To Be Negotiated
Ambalaj bilgileri
Karton kutu
Teslim süresi
3-4 hafta
Ödeme koşulları
T/T
Yetenek temini
Ayda 20000 set
Ürün Tanımı

Güç aktarımı Sağ açılı vites kutusu İçi boş asansör özelleştirilmiş 0Güç aktarımı Sağ açılı vites kutusu İçi boş asansör özelleştirilmiş 1

Spesifikasyon Bölüm numarası oranı NDR064 NDR090 NDVR110 NDVR140 NDVR200 NDVR255 NDVR285
Adlık çıkış tork Nm tek 4 45 130 280 560 1100 2200 3600
5 55 160 340 610 1300 2200 3300
7 48 130 300 560 1200 2000 2900
8 - Evet. 100 250 550 1100 1700 2850
10 40 100 220 460 950 1400 1900
14 48 130 300 560 1200 2000 2900
16 - Evet. 100 250 550 1100 1700 2850
20 40 100 220 460 950 1400 1900
iki kat 16 45 130 280 560 1100 2200 3600
20 45 130 280 560 1100 2000 3600
25 55 160 340 610 1300 2200 3300
35 55 160 340 610 1300 2200 3300
40 55 160 340 610 1300 2200 3300
50 55 160 340 610 1300 2200 3300
60 55 160 340 610 1300 2200 3300
70 55 160 340 610 1300 2200 3300
80 55 160 340 610 1300 2200 3300
90 55 160 340 610 1300 2200 3300
100 55 160 340 610 1300 2200 3300
140 48 130 300 560 1200 2000 2900
160 - Evet. 100 250 550 1100 1700 2850
200 40 100 220 460 950 1400 1900
Döner eylemsizlik Kg.cm3 tek 4 0.35 2.25 6.84 23.40 68.90 152.09 280.86
5 0.35 2.25 6.84 23.40 68.90 152.09 280.86
7 0.35 2.25 6.84 23.40 68.90 152.09 280.86
8 - Evet. 2.25 6.84 23.40 68.90 152.09 280.86
10 0.35 2.25 6.84 23.40 68.90 152.09 270.07
14 0.07 1.87 6.25 21.80 65.60 145.82 270.07
16 - Evet. 1.87 6.25 21.80 65.60 145.82 270.07
20 0.07 1.87 6.25 21.80 65.60 145.82 270.07
iki kat 16 0.09 0.35 2.25 6.84 23.40 68.90 152.09
20 0.09 0.35 2.25 6.84 23.40 68.90 152.09
25 0.09 0.35 2.25 6.84 23.40 68.90 152.09
35 0.09 0.35 2.25 6.84 23.40 68.90 152.09
40 0.09 0.35 2.25 6.84 23.40 68.90 145.82
50 0.09 0.35 2.25 6.84 23.40 68.90 145.82
60 0.09 0.35 2.25 6.84 23.40 68.90 145.82
70 0.09 0.35 2.25 6.84 23.40 68.90 145.82
80 0.09 0.35 2.25 6.84 23.40 68.90 145.82
90 0.09 0.35 2.25 6.84 23.40 68.90 145.82
100 0.09 0.35 2.25 6.84 23.40 68.90 145.82
140 0.09 0.31 1.87 6.25 21.80 65.60 145.82
160 - Evet. 0.31 1.87 6.25 21.80 65.60 145.82
200 0.09 0.31 1.87 6.25 21.80 65.60 145.82

Güç aktarımı Sağ açılı vites kutusu İçi boş asansör özelleştirilmiş 2Güç aktarımı Sağ açılı vites kutusu İçi boş asansör özelleştirilmiş 3Güç aktarımı Sağ açılı vites kutusu İçi boş asansör özelleştirilmiş 4Güç aktarımı Sağ açılı vites kutusu İçi boş asansör özelleştirilmiş 5Güç aktarımı Sağ açılı vites kutusu İçi boş asansör özelleştirilmiş 6Güç aktarımı Sağ açılı vites kutusu İçi boş asansör özelleştirilmiş 7Güç aktarımı Sağ açılı vites kutusu İçi boş asansör özelleştirilmiş 8

Parameters Table Bölüm numarası oranı NDR064 NDR090 NDVR110 NDVR140 NDVR200 NDVR255 NDVR285
En yüksek hızlanma tork Nm 1,2 1.8 kat değerli çıkış tork
Acil durma tork Nm 1,2 3 kat değerli çıkış tork
Adlık giriş hızı rmp 1 4 ~ 20 5000 4000 4000 3000 3000 2200 2000
2 16~200 5000 4000 4000 3000 3000 3000 2200
Maksimum giriş hızı rmp 1 4 ~ 20 10000 8000 8000 6000 6000 4000 3500
2 16~200 10000 8000 8000 6000 6000 4000 3500
Çok hassas bir tepki. arcmin 1 4 ~ 20 - Evet. ≤2 ≤2 ≤2 ≤2 ≤2 ≤2
2 16~200 - Evet. ≤4 ≤4 ≤4 ≤4 ≤4 ≤4
Kesin bir tepki arcmin 1 4 ~ 20 ≤4 ≤4 ≤4 ≤4 ≤4 ≤4 ≤4
2 16~200 ≤7 ≤7 ≤7 ≤7 ≤7 ≤7 ≤7
Standart tepki arcmin 1 4 ~ 20 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6
2 16~200 ≤9 ≤9 ≤9 ≤9 ≤9 ≤9 ≤9
Orsional sertlik Nm/arcmin 1,2 4 ~ 200 13 31 95 183 529 1030 1421
Maks. radyal kuvvet N 1,2 4 ~ 200 2300 4100 9400 15000 25600 42000 59800
Maks. eksen gücü N 1,2 4 ~ 200 1055 2980 5600 9300 19000 33400 59000
Eğme anı Nm 1,2 4 ~ 200 94 198 482 1090 4030 6100 8500
Hizmet Hayatı H.R. 1,2 4 ~ 200 20000 saat ((sürekli çalışma 10000 saat)
Verimlilik % 1 4 ~ 20 ≥95%
% 2 16~200 ≥92%
Ağırlık Kilo 1 4 ~ 20 2.1 5.9 10.5 21.9 50.9 84.0 100.4
Kilo 2 16~200 2.5 7.0 12.6 26.2 61.0 105.0 125.5
Çalışma sıcaklığı °C 1,2 4 ~ 200 -10°C-90°C
Yağlama   1,2 4 ~ 200 Sentetik yağ
Koruma sınıfı   1,2 4 ~ 200 IP65
Montaj konumu   1,2 4 ~ 200 Herhangi bir yöne.
Gürültü seviyesi (N1 = 3000 rpm, yüklenmemiş) dB ((A) 1 4 ~ 20 ≤ 63 ≤ 65 ≤ 68 ≤ 70 ≤ 72 ≤ 74 ≤ 74
2 16~200 ≤ 63 ≤ 65 ≤ 68 ≤ 70 ≤ 72 ≤ 74 ≤ 74
