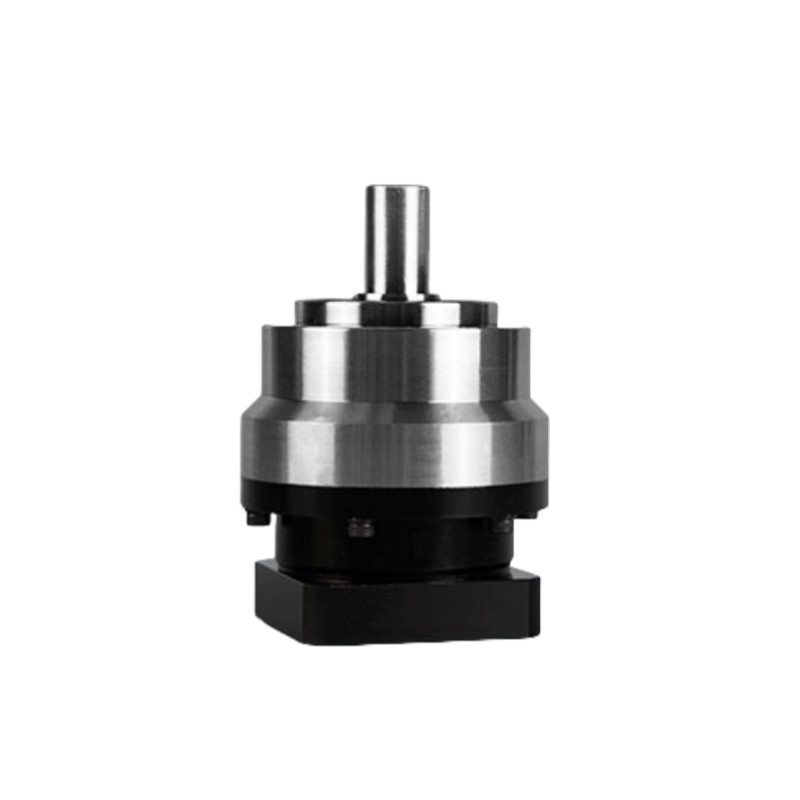

Name: Precision Planetary Hollow Output Shaft Gearbox Güç iletim şaftı Montajlı
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: NE Serisi Planet Redüktörler
Availability: InStock

Evde > Ürünler > Planet Redüktör >

Precision Planetary Hollow Output Shaft Gearbox Güç iletim şaftı Montajlı

Güç aktarımı boş çıkış asansörü vitesi

Gezegen boş çıkış asansörü vitesi

Güç aktarımı çubuğuna monte edilmiş gezegen şanzımanı

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

NE Serisi Planet Redüktörler

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Ürün:

NE Serisi Planet Redüktörler

Model:

NE070, NE090, NE120, NE155, NE205, NE235

Oran:

3 ila 100

bölüm:

Tek, Çift

Verimlilik:

≥97%

Hizmet Hayatı:

20000 saat

Maksimum hızlanma torku:

Nominal çıkış torkunun 1,8 katı

Koruma sınıfı:

IP65

Çalışma sıcaklığı:

-10°C -90°C

Standart boşluk:

≤7 arkmin

Ultra hassas boşluk:

≤3 arkmin

Uygulama:

lazer kesim, manipülatör, baskı ekipmanı, otomobil üretimi, ilaç endüstrisi

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Video

Entegre Planetarium ND Serisi Gezegen Redüktörleri Yüksek hassasiyetli vites kutusu

En İyi Fiyatı Bulun

Video

ODM ISO9001 Planetary Gearbox Reducer IP65 Su geçirmez

En İyi Fiyatı Bulun

Video

Hassas Çift Sağ Köşeli Çürük Çakmaklı Dönüştürme ODM

En İyi Fiyatı Bulun

Video

Güç aktarımı Sağ açılı vites kutusu İçi boş asansör özelleştirilmiş

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Spesifikasyon		Bölüm numarası	oranı	NE070	NE090	NE120	NE155	NE205	NE235
Adlık çıkış tork	Nm	tek	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		iki kat	15	50	120	190	320	550	1080
			16	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Döner eylemsizlik	Kg.cm³	tek	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		iki kat	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

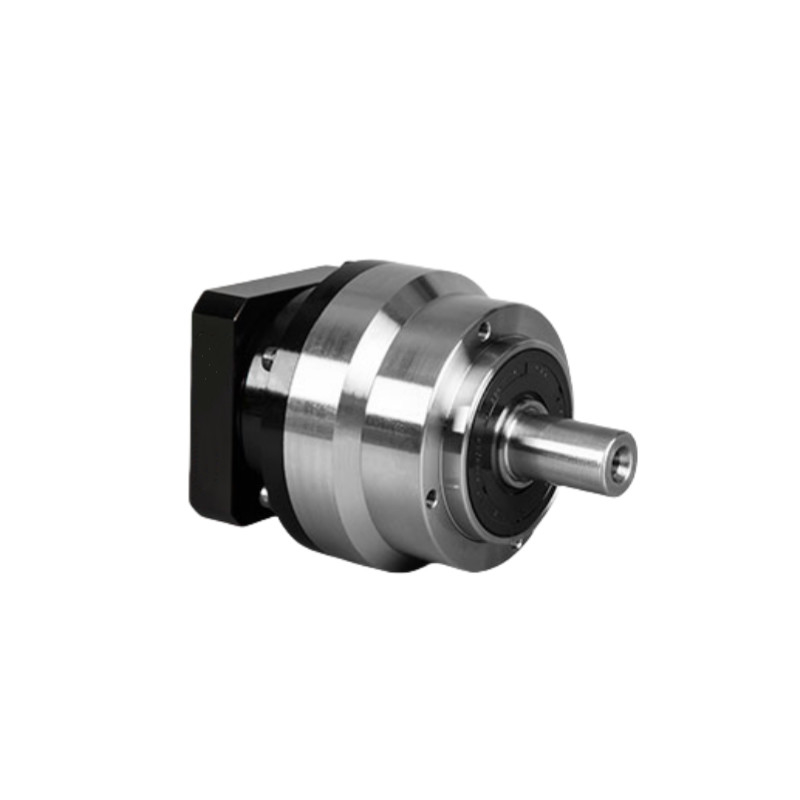

Precision Planetary Hollow Output Shaft Gearbox Güç iletim şaftı Montajlı 2

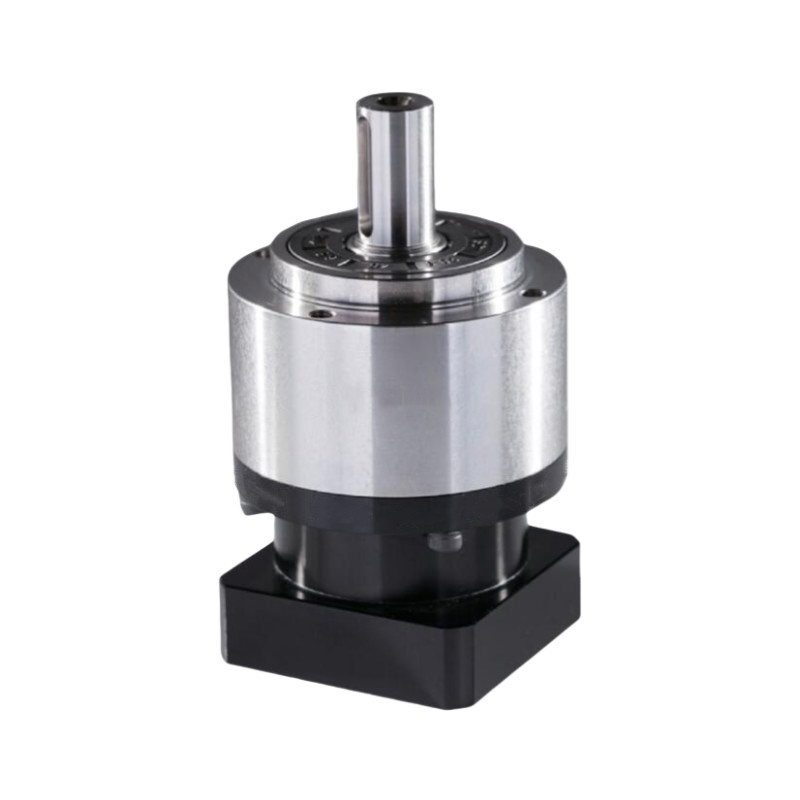

Precision Planetary Hollow Output Shaft Gearbox Güç iletim şaftı Montajlı 3

Parameters Table		Bölüm numarası	oranı	NE070	NE090	NE120	NE155	NE205	NE235
En yüksek hızlanma tork	Nm	1,2	1.8 kat değerli çıkış tork
Acil durma tork	Nm	1,2	3 kat değerli çıkış tork
Adlık giriş hızı	rmp	1	3 ~ 10	5000	4000	4000	3000	3000	2000
Adlık giriş hızı	rmp	2	15 ~ 100	5000	4000	4000	3000	3000	2000
Maksimum giriş hızı	rmp	1	3 ~ 10	10000	8000	8000	6000	6000	4000
Maksimum giriş hızı	rmp	2	15 ~ 100	10000	8000	8000	6000	6000	4000
Çok hassas bir tepki.	arcmin	1	3 ~ 10	- Evet.	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Çok hassas bir tepki.	arcmin	2	15 ~ 100	- Evet.	- Evet.	≤3	≤3	≤3	≤3
Kesin bir tepki	arcmin	1	3 ~ 10	≤3	≤3	≤3	≤3	≤3	≤3
Kesin bir tepki	arcmin	2	15 ~ 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standart tepki	arcmin	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standart tepki	arcmin	2	15 ~ 100	≤7	≤7	≤7	≤7	≤7	≤7
Orsional sertlik	Nm/arcmin	1,2	3 ~ 100	8	14	27	52	148	305
Maks. radyal kuvvet	N	1,2	3 ~ 100	1730	3250	7000	9600	14500	27800
Maks. eksen gücü	N	1,2	3 ~ 100	865	1625	3500	4800	7250	13900
Eğme anı	Nm	1,2	3 ~ 100	77	152	325	530	920	1840
Hizmet Hayatı	H.R.	1,2	3 ~ 100	20000 saat ((sürekli çalışma 10000 saat)
Verimlilik	%	1	3 ~ 10	≥97%
Verimlilik	%	2	15 ~ 100	≥94%
Ağırlık	Kilo	1	3 ~ 10	1.4	3.3	6.9	13.0	31.0	48.0
Ağırlık	Kilo	2	15 ~ 100	1.6	4.7	8.7	17.0	35.0	60.0
Çalışma sıcaklığı	°C	1,2	3 ~ 100	-10°C-90°C
Yağlama		1,2	3 ~ 100	Sentetik yağ
Koruma sınıfı		1,2	3 ~ 100	IP65
Montaj konumu		1,2	3 ~ 100	Herhangi bir yöne.
Gürültü seviyesi (N1 = 3000 rpm, yüklenmemiş)	dB ((A)	1	3 ~ 10	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
Gürültü seviyesi (N1 = 3000 rpm, yüklenmemiş)	dB ((A)	2	15 ~ 100	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
