Name: Tamamen mühürlenmiş CNC Harmonik Sürücü Taşınma Dalgası Redüktörleri
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/25/32/40
Availability: InStock

Evde > Ürünler > Harmonik Tahrik >

Tamamen mühürlenmiş CNC Harmonik Sürücü Taşınma Dalgası Redüktörleri

Tamamen mühürlenmiş cnc harmonik sürücü

CNC Harmonik Sürücüler

Harmonik rulman Redüktör

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

14/17/20/25/32/40

Bizimle İletişim

Bir İndirim İste

Tamamen mühürlenmiş CNC Harmonik Sürücü Taşınma Dalgası Redüktörleri

Ürün Ayrıntıları

Ürün:

LHG - IV Serisi Harmonik Dişliler

Malzeme:

Çelik, Alüminyum, Poliüretan, Rulmanlar ve Contalar, Yağlayıcılar

Azaltma oranı:

50, 80, 100, 120, 160

Ters tepki:

≤20 Ark Saniye

Ortalama Giriş Hızı:

3500 dev/dak

Maksimum giriş Hızı:

8500 dev/dak

Tasarım ömrü:

15000 saat

Model:

14, 17, 20, 25, 32, 40

Ağırlık:

0,66 ila 7 kg

Renk:

Kırık

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Tamamen mühürlü yüksek kasılma sertliği gerginlik dalga azaltıcısı

Ürün Tanımı

LHG - IV, tamamen mühürlü yapı daha yüksek torklu harmonik redüktör olarak bilinir.

LHG-IV serisinin taşıyabilir tork oranı standart LHT serisine göre %30'dan fazladır.ve dalga jeneratörü kam bir giriş şaftı ile gelir, ve özellikle girme ucunda şemsiye dişlilerinin veya senkroniz kurşunkalemlerinin kurulmasını gerektiren uygulamalar için uygundur.

Temel Özellikler

Yüksek büküm sertliği
Düşük sıfır tepki
Yüksek tork kapasitesi
Yüksek konumlama doğruluğu
1 yıllık garanti

LHG - IV serisinin nominal parametreleri tablosu

Model	Azaltma oranı	2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı ((Yağ)	İzin verilen ortalama giriş dönüş hızı ((Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı ((Yağ)	İzin verilen ortalama giriş dönüş hızı ((Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Ark Sec	Kilogram	Saat
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤20	0.66	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤20	0.9	10000
	80	29	2.9	56	5.7	35	3.6	113	12					15000
	100	31	3.2	70	7.2	51	5.2	143	15					15000
	120	31	3.2	70	7.2	51	5.2	112	11					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤20	1.29	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤20	1.99	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	≤20	4.00	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	≤20	7.00	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1530	156					15000

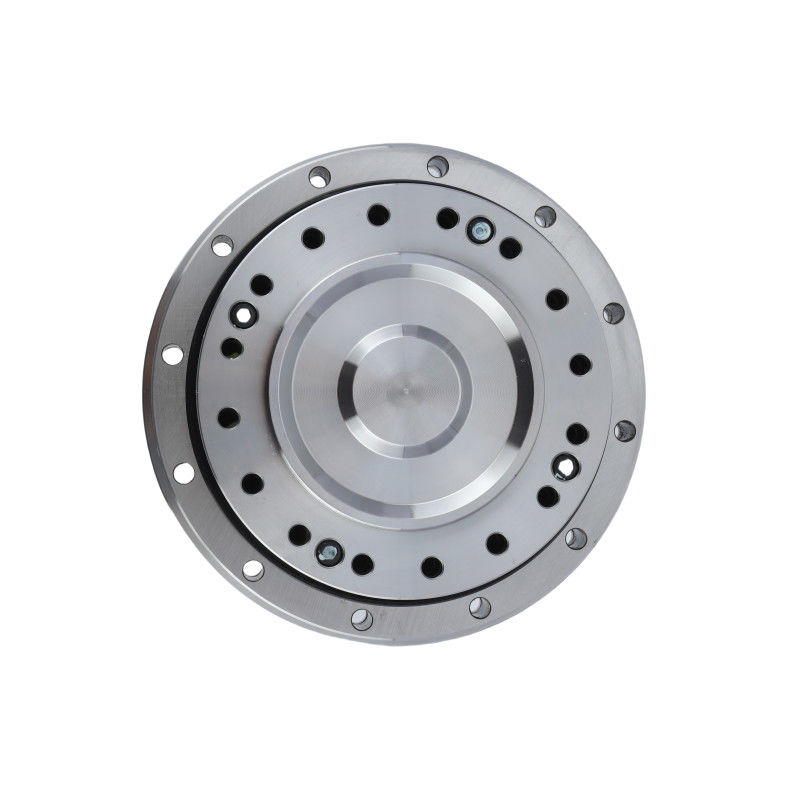

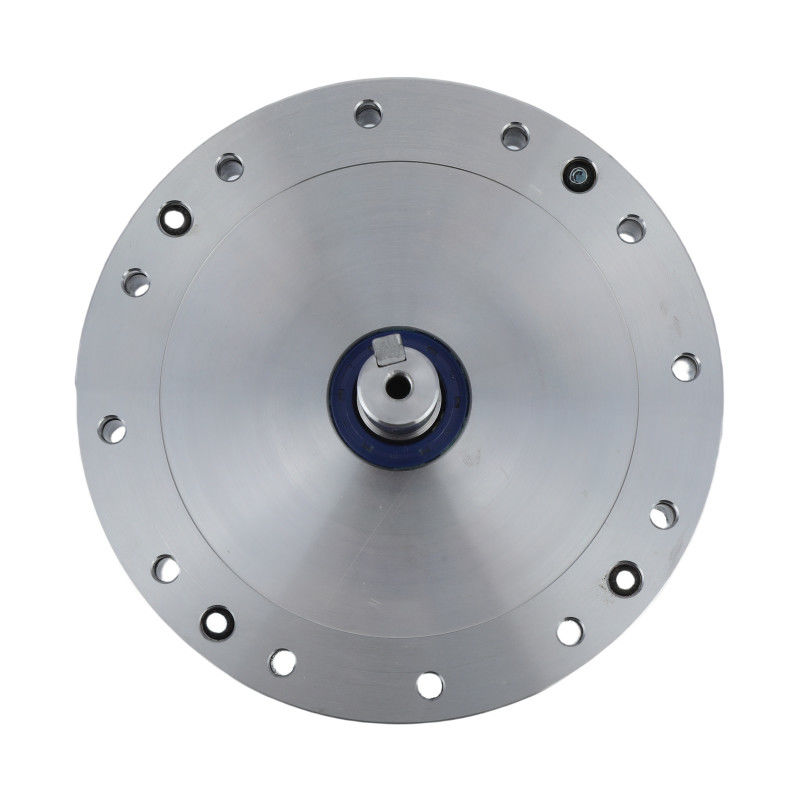

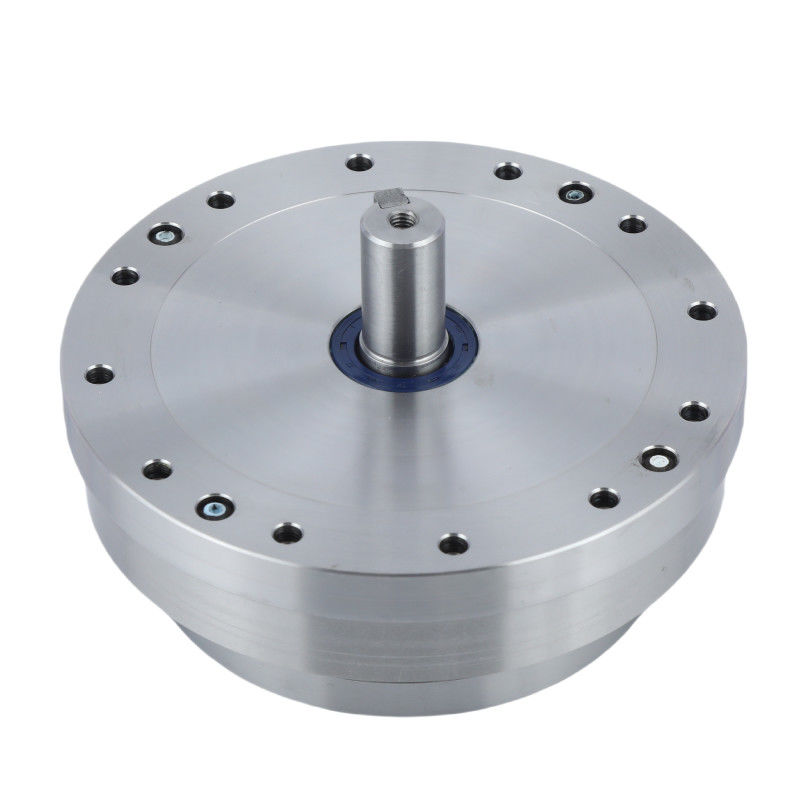

Detaylı Resimler

LHG - IV Serisi Gerginlik Dalgası Redüktörünün Ana Özellikleri
Ürün	LHG - IV Serisi Harmonik Redüktör
Malzeme	Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar
Azaltma oranı	501'den 160'a:1
Geri tepki	20 ark saniyeden az
Ortalama Giriş Hızı	3500 r/min
En yüksek giriş hızı	8500 r/min
Tasarım Hayatı	15000 saat
Model	14, 17, 20, 25, 32, 40
Yapı	Tamamen mühürlü.
Ağırlık	0.7 ila 7.2 kg
Garanti	1 yıl

Başvurular


Yarım iletken	Üretim Sistemleri	Tıbbi Cihazlar

PDF Çizimler İndir

LHG-14-XX-U-IV-Keyway.pdf LHG-14-XX-U-IV-No keyway.pdf

LHG-17-XX-U-IV-Keyway.pdf LHG-17-XX-U-IV-No keyway.pdf

LHG-20-XX-U-IV.pdf LHG-25-XX-U-IV.pdf LHG-32-XX-U-IV.pdf LHG-40-XX-U-IV.pdf
