Yüksek torklu harmonik vites kutusu tamamen mühürlü
Ürün Tanımı
LHG - III, standart LHT serisinden% 30 daha yüksek tork taşıma kapasitesine sahip yüksek torklu bir gerilme dalga azaltıcısıdır ve zorlu uygulamalarda üstün performans sağlar.
Flexspline, dalga jeneratörü kamının ortasında büyük çaplı boş bir şaft deliği vardır.
Hizmet ömründe % 43 artışla, LHG - III serisi, artan güvenilirlik ve uzun ömürlülük sağlar, duraklama sürelerini ve bakım maliyetlerini en aza indirir.
Temel Özellikler
LHG - III serisinin nominal parametreler tablosu
| Model | Azaltma oranı | 2000r/min giriş noktasında nominal tork | Başlangıç ve durma sırasında izin verilen maksimum tork | Orta yük torkunun izin verilen maksimum değeri | İzin verilen maksimum anlık tork | İzin verilen en yüksek giriş dönme hızı (Yağ) |
İzin verilen giriş orta dönme hızı (Yağ) |
Geri tepki | Ağırlık | Tasarım ömrü | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Ark Sec | Kilogram | Saat | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤20 | 0.7 | 15000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | ||||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | ||||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | ||||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤20 | 0.99 | 15000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | ||||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | ||||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | ||||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤20 | 1.32 | 15000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | ||||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | ||||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | ||||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | ||||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤20 | 2.02 | 15000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | ||||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | ||||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | ||||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤20 | 4.2 | 15000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | ||||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | ||||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | ||||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ≤20 | 7.2 | 15000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | ||||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | ||||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | 1530 | 156 | ||||||

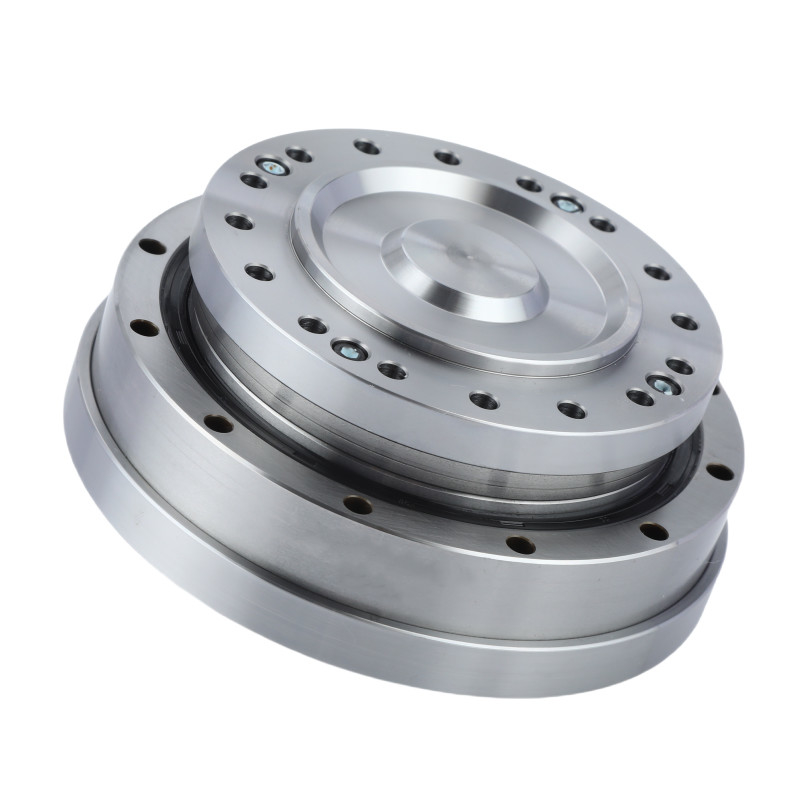

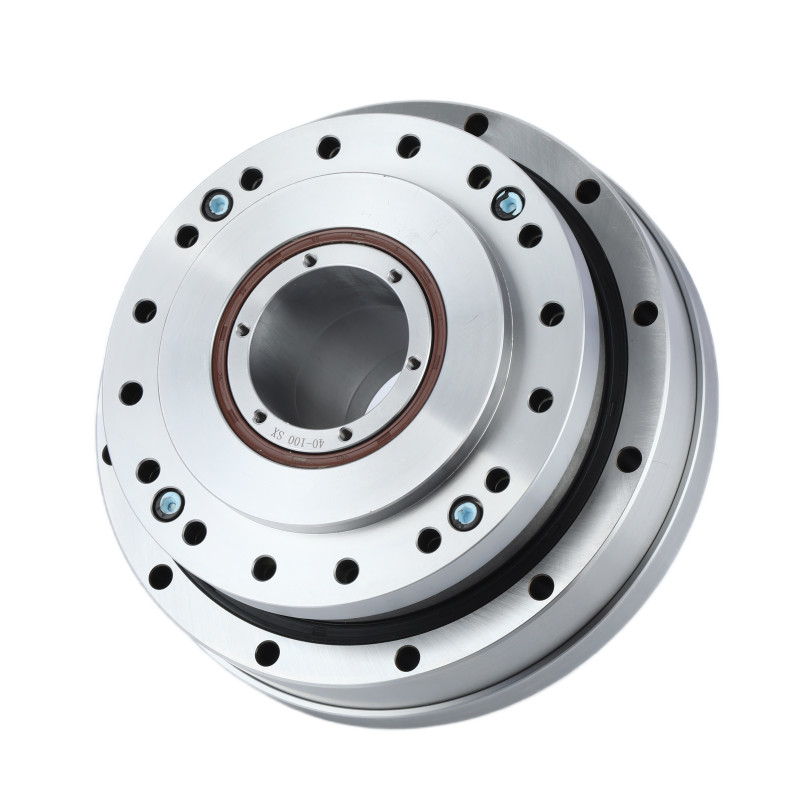

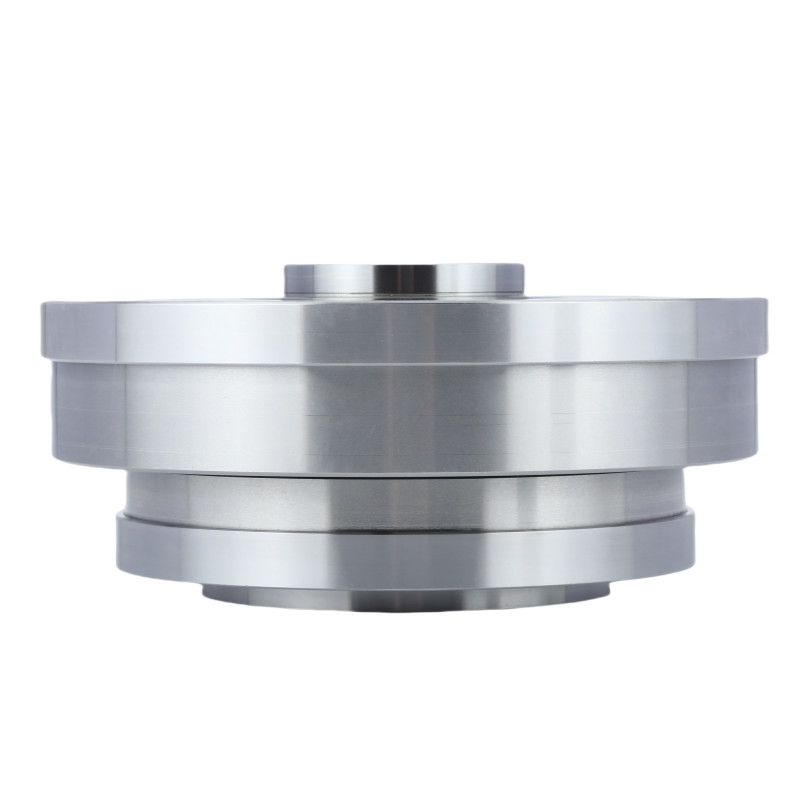

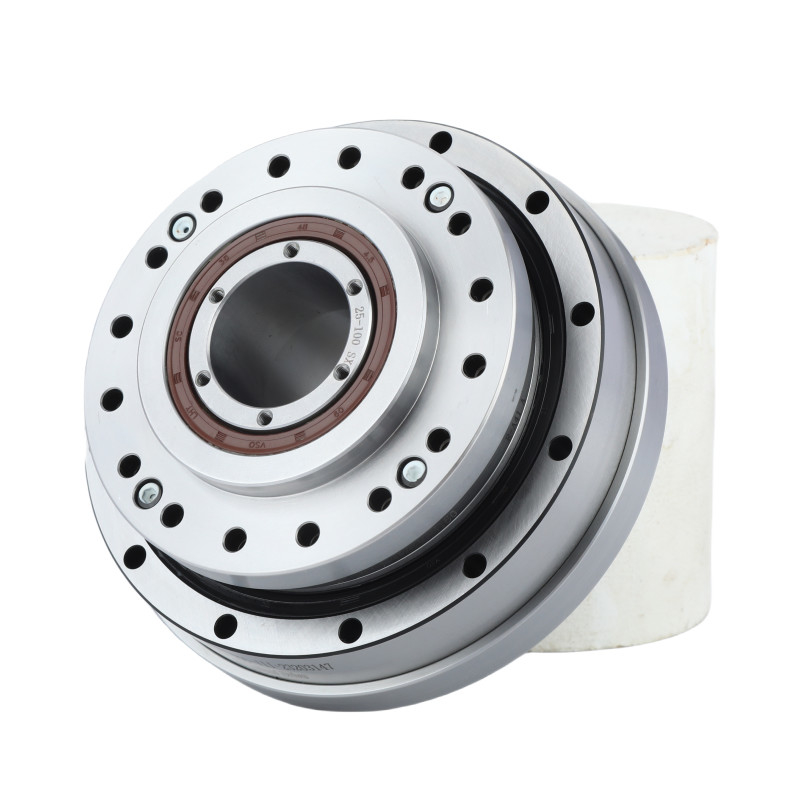

Detaylı Resimler
| LHG - III Serisi Gerginlik Dalgası Redüktörünün Ana Özellikleri | |||
| Ürün | LHG - III Serisi Harmonik Redüktör | ||
|
Malzeme
|
Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar | ||
|
Azaltma oranı
|
501'den 160'a:1 | ||
|
Geri tepki
|
20 ark saniyeden az | ||
|
Ortalama Giriş Hızı
|
3500 r/min | ||
|
En yüksek giriş hızı
|
8500 r/min | ||
|
Tasarım Hayatı
|
15000 saat | ||
|
Model
|
14, 17, 20, 25, 32, 40 | ||
| Yapı | Tamamen mühürlü. | ||
|
Ağırlık
|
0.7 ila 7.2 kg | ||
| Garanti | 1 yıl | ||
Başvurular
|
|
|
| Paketleme Sistemleri | CNC makineleri | Endüstriyel Robotlar |
PDF Çizimler İndir
LHG-14-XX-U-III.pdf LHG-17-XX-U-III.pdf LHG-20-XX-U-III.pdf
LHG-25-XX-U-III.pdf LHG-32-XX-U-III.pdf LHG-40-XX-U-III.pdf
