Name: Yüksek Dönüşsel Gerginlik Dalga Dönüştürme Kutuları Redüktör Harmonik Sürüş Jeneratör Birimleri
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

Evde > Ürünler > Harmonik Tahrik >

Yüksek Dönüşsel Gerginlik Dalga Dönüştürme Kutuları Redüktör Harmonik Sürüş Jeneratör Birimleri

Gerginlik dalgası vites kutuları Redüktör

Harmonik Sürücü gerginlik dalgası vites kutuları

Gerginlik dalgası harmonik tahrik dalga jeneratörü

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

14/17/20/20/25/32/40

Bizimle İletişim

Bir İndirim İste

Yüksek Dönüşsel Gerginlik Dalga Dönüştürme Kutuları Redüktör Harmonik Sürüş Jeneratör Birimleri

Ürün Ayrıntıları

Ürün:

LHT - I Serisi Gerginlik Dalgası Redüktörü

Malzeme:

Çelik, Alüminyum, Poliüretan, Rulmanlar ve Contalar, Yağlayıcılar

Azaltma oranı:

501'den 160'ya:1

Ters tepki:

≤20 Ark Saniye

Ortalama Giriş Hızı:

3500 dev/dak

Maksimum giriş Hızı:

8500 dev/dak

Tasarım ömrü:

15000 saat

Model:

14, 17, 20, 25, 32, 40

Ağırlık:

0,4 ila 4,4 kg

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Yüksek Torsional Sertlik LHT - I Serisi Harmonik Sürüş Delek Kutusu

Ürün Tanımı

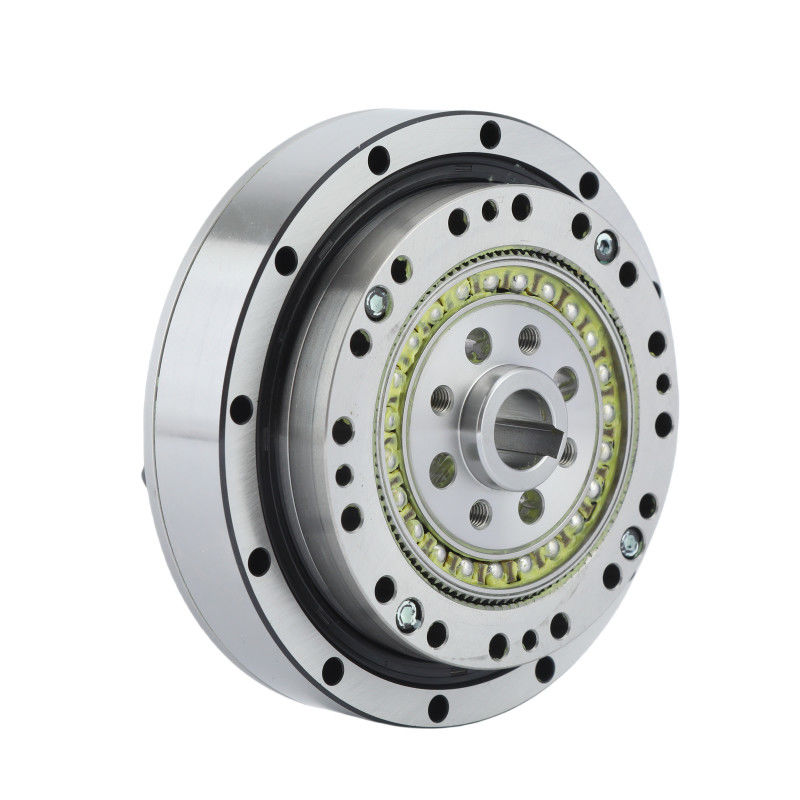

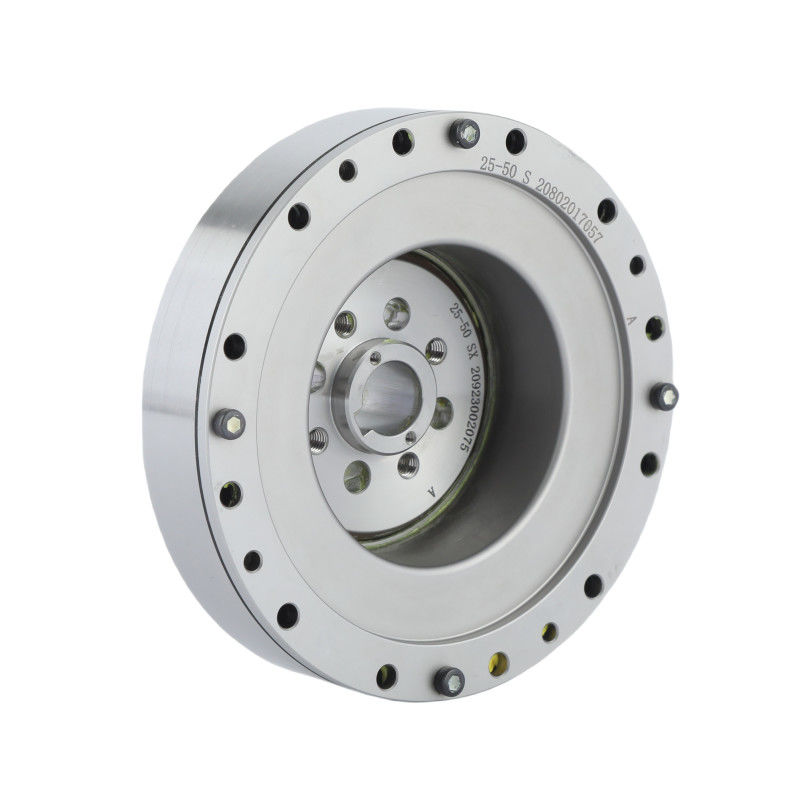

LHT - I serisi flexspline, tek bedenli dalga jeneratörü kullanan boş bir flensli standart silindir yapısına sahiptir.

Bu harmonik redüktör kompakt bir yapıya sahiptir. Giriş şaftı dalga jeneratörünün iç deliğine doğrudan eşleşir ve düz bir anahtarla bağlanır.Sert spline sonunun sabitlenmesi ve flexspline sonunun çıkışı bağlantı modunda kullanılabilirFlexspline ucunu sabitlemek ve sert spline ucunu çıkartmak için bağlantı modunda da kullanılabilir.

LHT - I serisi dişli üniteleri, robotlarda, insansı robotlarda, yarı iletken üretim ekipmanlarında, FPD üretim ekipmanlarında ve cam seramik üretim ekipmanlarında yaygın olarak kullanılabilir.

Temel Özellikler

Kompakt ve özgün tasarım
Giriş ve çıkış koaksiyel
Sıfır geri tepki
Kısıtlama oranları: 50:1 ile 160:1
Yüksek verimlilik
Motor doğrudan tahrik
Mükemmel konumlandırma doğruluğu ve dönme doğruluğu

LHT - I serisinin nominal parametreleri tablosu

Model	Azaltma oranı	2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı (Yağ)	İzin verilen giriş orta dönme hızı (Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı (Yağ)	İzin verilen giriş orta dönme hızı (Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Ark Sec	Kilo	Saat
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤20	0.4	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤20	0.54	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	110	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤20	0.72	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤20	1.22	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤20	2.54	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤20	4.4	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

Detaylı Resimler

LHT - I Harmonik Düğmelerinin Ana Özellikleri
Ürün	Motor Doğrudan Sürücü Gerginlik Dalgası Redüktörü
Malzeme	Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar
Azaltma oranı	501'den 160'a:1
Geri tepki	20 ark saniyeden az
Ortalama Giriş Hızı	3500 r/min
En yüksek giriş hızı	8500 r/min
Tasarım Hayatı	15000 saat
Model	14, 17, 20, 25, 32, 40
Ağırlık	0.4 ila 4.4 kg
Garanti	1 yıl

Başvurular


Endüstriyel Robotlar	Tıbbi Cihazlar	CNC makineleri

PDF Çizimler İndir

LHT-14-XX-U-I.pdf LHT-17-XX-U-I.pdf LHT-20-XX-U-I.pdf

LHT-25-XX-U-I.pdf LHT-32-XX-U-I.pdf LHT-40-XX-U-I.pdf
