Name: Sıfır Geri Çarpışma Harmonik Sürüş Dalga Jeneratörü Gerginlik Dalga Redüktörü Özel
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

Evde > Ürünler > Harmonik Tahrik >

Sıfır Geri Çarpışma Harmonik Sürüş Dalga Jeneratörü Gerginlik Dalga Redüktörü Özel

Harmonik tahrik dalga jeneratörü Redüktör

Özel harmonik tahrik dalga jeneratörü

Sıfır Geri tepki Harmonik Sürücü

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

14/17/20/20/25/32/40

Bizimle İletişim

Bir İndirim İste

Sıfır Geri Çarpışma Harmonik Sürüş Dalga Jeneratörü Gerginlik Dalga Redüktörü Özel

Ürün Ayrıntıları

Ürün:

LHG - II Serisi Harmonik Dişliler

Malzeme:

Çelik, Alüminyum, Poliüretan, Rulmanlar ve Contalar, Yağlayıcılar

Azaltma oranı:

501'den 160'ya:1

Ters tepki:

≤20 Ark Saniye

Ortalama Giriş Hızı:

3500 dev/dak

Maksimum giriş Hızı:

8500 dev/dak

Tasarım ömrü:

15000 saat

Model:

14, 17, 20, 25, 32, 40

Ağırlık:

0,4 ila 4,4 kg

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Sıfır Geri tepki LHG - II Serisi Gerginlik Dalgası Redüktörü

Ürün Tanımı

LHG - II serisi gerilme dalgası azaltıcıMekan tasarruflu entegrasyon için kompakt bir biçim faktörü sunar ve motorun basitleştirilmiş montaj için doğrudan vitese kutusuyla bağlanmasını sağlar.

Bu harmonik redüktör özellikle yüksek tork uygulamaları için geliştirilmiştir. Standart gerilme dalga redüktörü ile karşılaştırıldığında, LHG - II serisi % 30 daha yüksek tork kapasitesine sahiptir.zorlu uygulamalarda üstün performans sağlamak, hizmet ömrünün %43 arttırılması ile birlikte.

Temel Özellikler

Kompakt ve özgün tasarım
Yüksek büküm sertliği
Giriş ve çıkış koaksiyel
Sıfır geri tepki
Mükemmel konumlandırma doğruluğu ve dönme doğruluğu

LHG - II serisinin nominal parametreleri tablosu

Model	Azaltma oranı	2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı ((Yağ)	İzin verilen ortalama giriş dönüş hızı ((Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı ((Yağ)	İzin verilen ortalama giriş dönüş hızı ((Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Ark Sec	Kilogram	Saat
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤20	0.4	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤20	0.54	10000
	80	29	2.9	56	5.7	35	3.6	113	12					15000
	100	31	3.2	70	7.2	51	5.2	143	15					15000
	120	31	3.2	70	7.2	51	5.2	112	11					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤20	0.72	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤20	1.22	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	≤20	2.54	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	≤20	4.4	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1530	156					15000

Detaylı Resimler

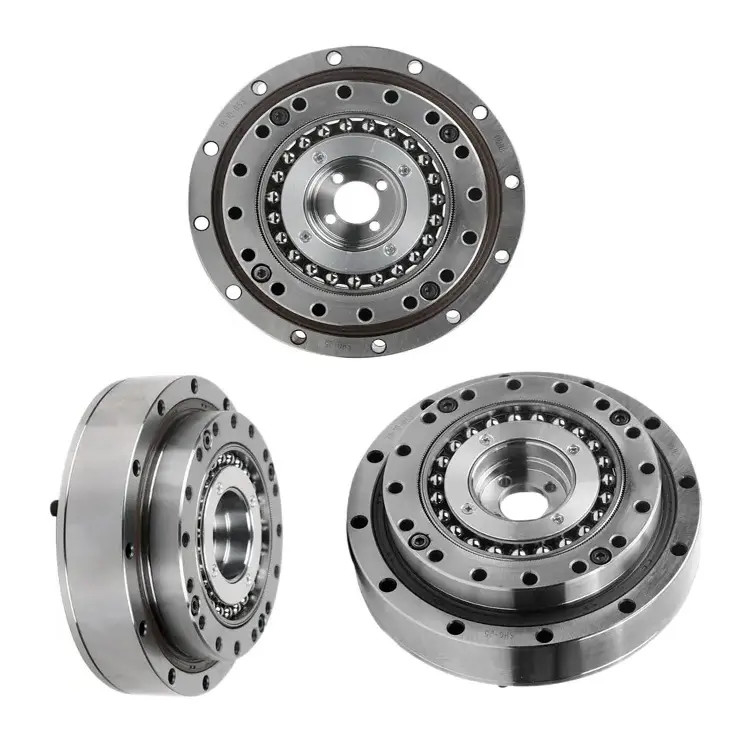

Sıfır Geri Çarpışma Harmonik Sürüş Dalga Jeneratörü Gerginlik Dalga Redüktörü Özel 0

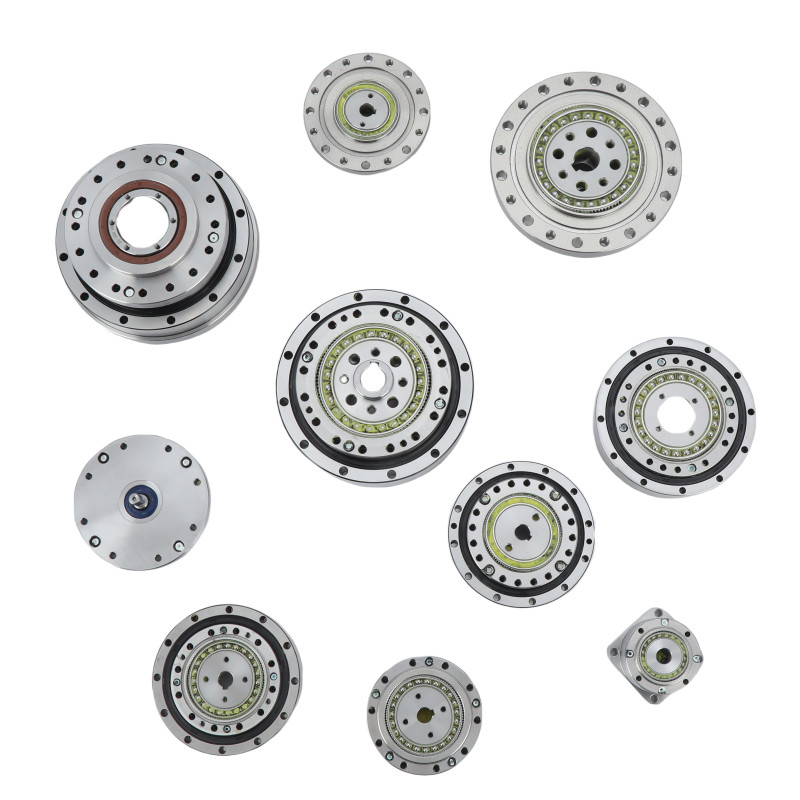

Sıfır Geri Çarpışma Harmonik Sürüş Dalga Jeneratörü Gerginlik Dalga Redüktörü Özel 1

LHG - II Serisi Gerginlik Dalgası Redüktörünün Ana Özellikleri
Ürün	LHG - II Serisi Harmonik Redüktör
Malzeme	Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar
Azaltma oranı	501'den 160'a:1
Geri tepki	20 ark saniyeden az
Ortalama Giriş Hızı	3500 r/min
En yüksek giriş hızı	8500 r/min
Tasarım Hayatı	15000 saat
Model	14, 17, 20, 25, 32, 40
Ağırlık	0.4 ila 4.4 kg
Garanti	1 yıl

Başvurular


Endüstriyel Robotlar	Huamnoid Robotlar	Yarım iletken

PDF Çizimler İndir

LHG-14-XX-U-II.pdf LHG-17-XX-U-II.pdf LHG-20-XX-U-II.pdf

LHG-25-XX-U-II.pdf LHG-32-XX-U-II.pdf
