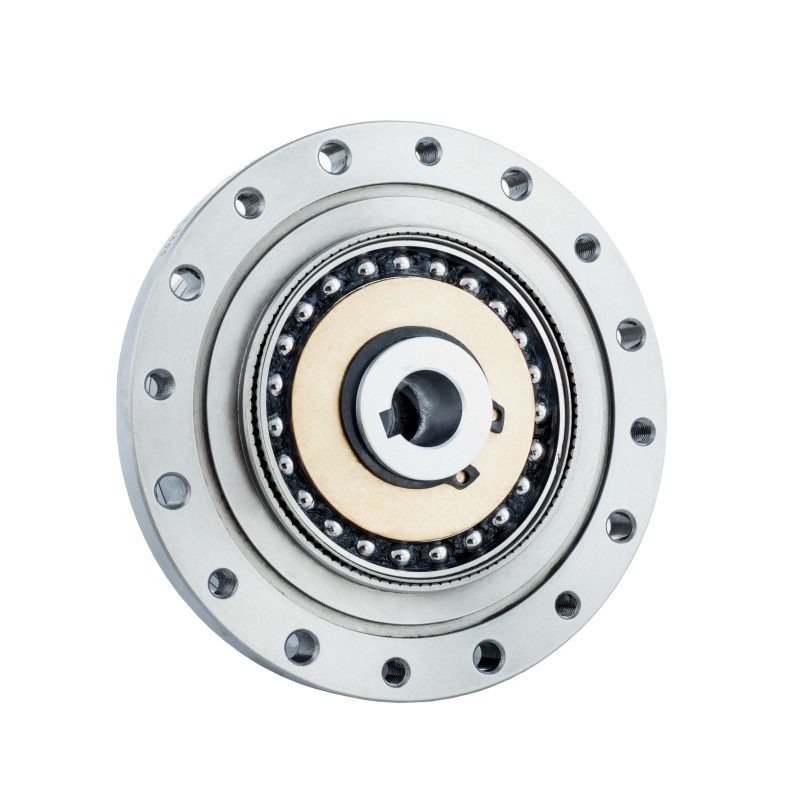

Yüksek verimlilikli gerginlik dalgası vites kutusu jeneratörü azaltıcı sıfır geri tepki

Dalga vitesi redüktörü

Sıfır Geri tepki dalgası vitesi

Sıfır Geri tepki gerginlik dalga jeneratörü

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

Model 14/17/20/20/25/32/40

Bizimle İletişim

Bir İndirim İste

Yüksek verimlilikli gerginlik dalgası vites kutusu jeneratörü azaltıcı sıfır geri tepki

Ürün Ayrıntıları

Ürün:

LSG - II Yüksek Döngü Kapasitesi Gerginlik Dalgası Redüktörü

Malzeme:

Çelik, Alüminyum, Poliüretan, Rulmanlar ve Contalar, Yağlayıcılar

Azaltma oranı:

50, 80, 100, 120

Ters tepki:

≤20 Ark Saniye

Ortalama Giriş Hızı:

3500 dev/dak

Maksimum giriş Hızı:

8500 dev/dak

Tasarım ömrü:

15000 saat

Model:

14, 17, 20, 25, 32, 40

Ağırlık:

0,51 ila 4,6 kg

Garanti:

1 yıl

Renk:

Kırık

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Yüksek verimlilik LSG - II Serisi Gerginlik Dalgası Redüktörü Sıfır Geri Çarpışma

Name: Yüksek verimlilikli gerginlik dalgası vites kutusu jeneratörü azaltıcı sıfır geri tepki
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Model 14/17/20/20/25/32/40
Availability: InStock

Ürün Tanımı

LSG - II serisi gerginlik dalga azaltıcısı, yüksek tork uygulamaları için özel olarak geliştirilmiştir.

Standart LSS serisi ile karşılaştırıldığında, tork taşıma kapasitesi% 30'u aştı, yüksek yük kapasitesi ve güvenilirliğe yönelik olarak% 43'ün üzerinde bir ömür süresiyle övünmektedir.

LSG - II serisi harmonik dişliler, insansı robotlarda, yarı iletken üretim ekipmanlarında, basılı devreler üretim ekipmanlarında, metal makine aletlerinde, fotovoltaik ekipmanlarda yaygın olarak kullanılabilir.

Temel Özellikler

Kupa tipi yapısı
Çarpışma sıfır
Kısıtlama oranları: 50:1 ile 160:1
Daha yüksek doğruluk ve verimlilik
Yüksek büküm sertliği
Düzenli çalışmak
Güçlü çapraz yuvarlak çıkış rulmanı

SpEğitims

LSG - II serisinin nominal parametreler tablosu

Model	Azaltma oranı	2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı ((Yağ)	İzin verilen ortalama giriş dönüş hızı ((Grease)	Geri tepki	Ağırlık	Tasarım ömrü
		2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı ((Yağ)	İzin verilen ortalama giriş dönüş hızı ((Grease)	Geri tepki	Ağırlık	Tasarım ömrü
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Ark Sec	Kilogram	Saat
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	¢ 20	0.51	10000
	80	10	1	30	3.1	14	1.4	58 [1]	5.9 [1]					15000
	100	10	1	36	3.7	14	1.4	58 [1]	5.9 [1]					15000
	120	10	1	36	3.7	14	1.4	58 [1]	5.9 [1]					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	¢ 20	0.67	10000
	80	29	2.9	56	5.7	35	3.6	109 [1]	11 [1]					15000
	100	31	3.2	70	7.2	51	5.2	109 [1]	11 [1]					15000
	120	31	3.2	70	7.2	51	5.2	109 [1]	11 [1]					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	¢ 20	0.96	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	¢ 20	1.46	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	¢ 20	3.11	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	¢ 20	4.6	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1510 [1]	154 [1]					15000
[1]Yenebilir maksimum tork, çıkış ucundaki bağlama vidalarının itiş torkuyla sınırlıdır.

Detaylı Resimler

Önemli özellikleriYüksek Döner Kapasitesi LSG - II Serisi Gerginlik Dalgası Redüktörü
Ürün	Daha yüksek tork kapasitesi olan harmonik azaltıcı
Malzeme	Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar
Azaltma oranı	50, 80, 100, 120
Geri tepki	20 ark saniyeden az
Ortalama Giriş Hızı	3500 r/min
En yüksek giriş hızı	8500 r/min
Tasarım Hayatı	15000 saat
Model	14, 17, 20, 25, 32, 40
Ağırlık	0.51 ila 4.6 kg
Garanti	1 yıl

PDF Çizimler İndir

LSG-14-XX-U-II.pdf LSG-17-XX-U-II.pdf LSG-20-XX-U-II.pdf

LSG-25-XX-U-II.pdf LSG-32-XX-U-II.pdf
