Tamamen mühürlenmiş sıfır geri tepki Harmonik tahrik azaltıcı gerginlik dalgası vitesi

Değişiklik göstermeyen vites azaltıcısı

Harmonik Sürüş sıfır geri tepki vitesini azaltıcı

Tamamen mühürlenmiş harmonik tahrik aktarımı

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

Modeli 14, 17, 20, 25, 32, 40

Bizimle İletişim

Bir İndirim İste

Tamamen mühürlenmiş sıfır geri tepki Harmonik tahrik azaltıcı gerginlik dalgası vitesi

Ürün Ayrıntıları

Ürün:

LHT - IV Yalıtımlı Gerinim Dalgası Düşürücü

Malzeme:

Çelik, Alüminyum, Poliüretan, Rulmanlar ve Contalar, Yağlayıcılar

Azaltma oranı:

501'den 160'ya:1

Ters tepki:

≤20 Ark Saniye

Maksimum giriş Hızı:

8500 dev/dak

Ortalama Giriş Hızı:

3500 dev/dak

Tasarım ömrü:

15000 saat

Model:

14, 17, 20, 25, 32, 40

Ağırlık:

0,66 ila 7 kg

Renk:

Kırık

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Tamamen mühürlenmiş yapı gerginlik dalga azaltıcısı

Name: Tamamen mühürlenmiş sıfır geri tepki Harmonik tahrik azaltıcı gerginlik dalgası vitesi
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modeli 14, 17, 20, 25, 32, 40
Availability: InStock

Ürün Tanımı

LHT - IV serisi, bir giriş şaftı ile birlikte gelir ve gerginlik dalgası dişli içi destek alaçası ve tamamen mühürlenmiş bir yapı ile tasarlanır.

Giriş ucunda konvik vites veya zamanlama kemeri aktarımlarının kurulması gereken durumlar için çok uygundur.

Temel Özellikler

Yüksek tork kapasitesi
Çarpışma sıfır
Yüksek büküm sertliği
Azaltma oranları: 50:1 ile 160:1
Yüksek konumlama doğruluğu
Tamamen mühürlenmiş yapı

LHT - IV serisinin nominal parametreleri tablosu

Model	Azaltma oranı	2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı ((Yağ)	İzin verilen ortalama giriş dönüş hızı ((Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı ((Yağ)	İzin verilen ortalama giriş dönüş hızı ((Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Ark Sec	Kilogram	Saat
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤20	0.66	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤20	0.9	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	110	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤20	1.29	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤20	1.99	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤20	4	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤20	7	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

Detaylı Resimler

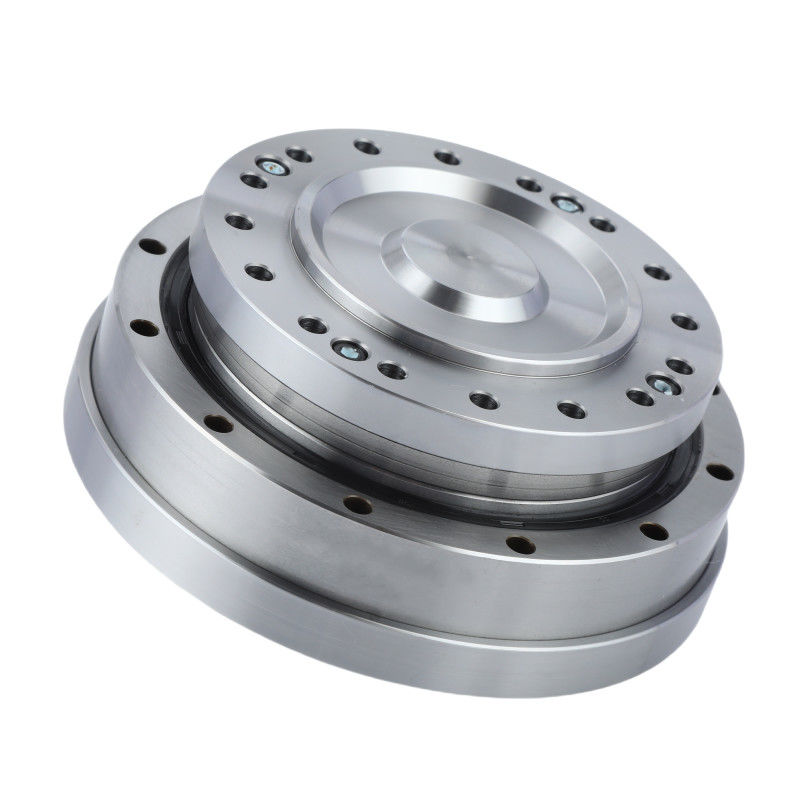

Tamamen mühürlenmiş sıfır geri tepki Harmonik tahrik azaltıcı gerginlik dalgası vitesi 0

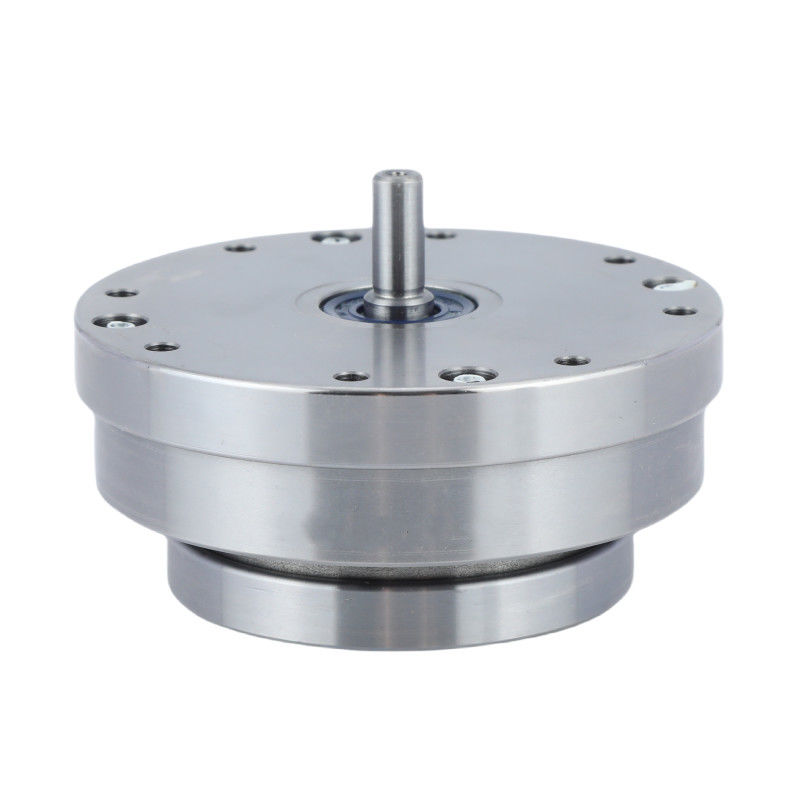

Tamamen mühürlenmiş sıfır geri tepki Harmonik tahrik azaltıcı gerginlik dalgası vitesi 1

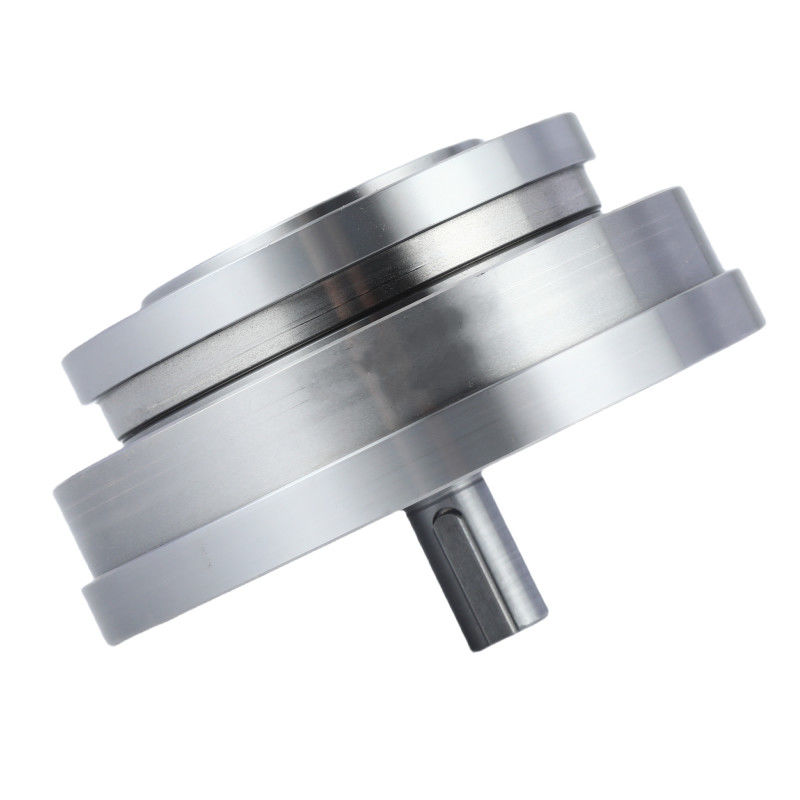

Tamamen mühürlenmiş sıfır geri tepki Harmonik tahrik azaltıcı gerginlik dalgası vitesi 2

LHT - IV Serisi Kapalı Gerginlik Dalgası Redüktörünün Ana Özellikleri
Ürün	Sıfırlanmış Harmonik Düğmeler
Malzeme	Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar
Azaltma oranı	50, 80, 100, 120, 160
Geri tepki	20 ark saniyeden az
Ortalama Giriş Hızı	3500 r/min
En yüksek giriş hızı	8500 r/min
Tasarım Hayatı	15000 saat
Model	14, 17, 20, 25, 32, 40
Ağırlık	0.66 ila 7kg
Garanti	1 yıl

Başvurular


Tıbbi Cihazlar	Huamnoid Robotlar	CNC makineleri

PDF Çizimler İndir

LHT-14-XX-U-IV-keyway.pdf LHT-14-XX-U-IV-kilit yolu yok.pdf

LHT-17-XX-U-IV-keyway.pdf LHT-17-XX-U-IV-kilit yolu yok.pdf

LHT-20-XX-U-IV.pdf LHT-25-XX-U-IV.pdf LHT-32-XX-U-IV.pdf LHT-40-XX-U-IV.pdf
