Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
Model 14/17/20/20/25/32/40
Ürün Tanımı

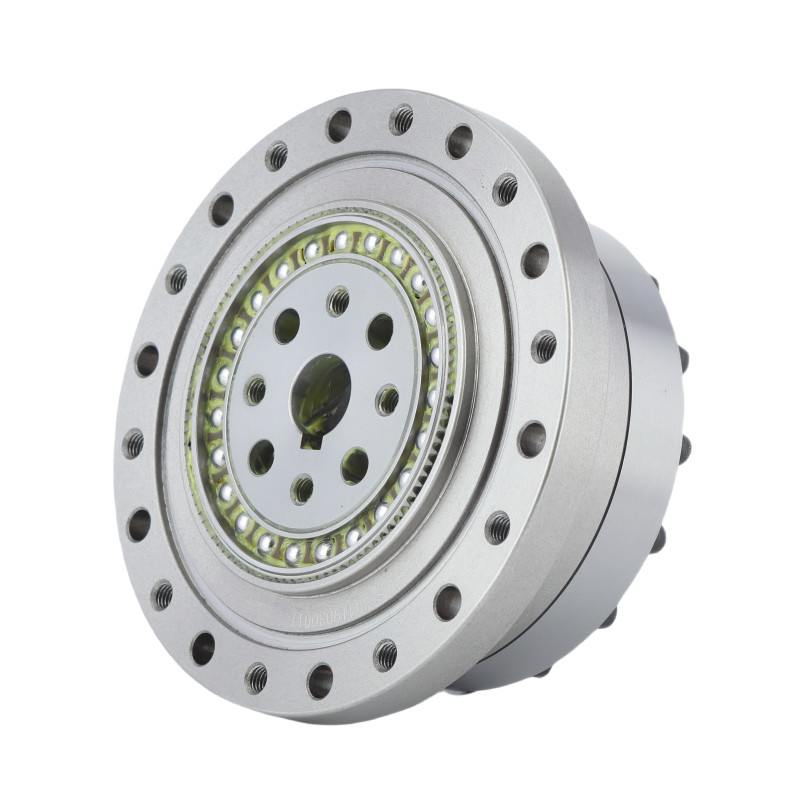

LSG - I serisi gerginlik dalga azaltıcısı, yüksek tork uygulamaları için özel olarak geliştirilmiştir.
LSS serisi ile karşılaştırıldığında, tork taşıma kapasitesi% 30'u aştı, yüksek yük kapasitesi ve güvenilirlik için çabalayan% 43'ün üzerinde daha iyi bir ömür süresi ile övünmektedir.
Temel Özellikler
SpEğitims
LSG - I serisinin nominal parametreler tablosu
| Model | Azaltma oranı | 2000r/min giriş noktasında nominal tork | Başlangıç ve durma sırasında izin verilen maksimum tork | Orta yük torkunun izin verilen maksimum değeri | İzin verilen maksimum anlık tork | İzin verilen en yüksek giriş dönme hızı ((Yağ) | İzin verilen ortalama giriş dönüş hızı ((Grease) | Geri tepki | Ağırlık | Tasarım ömrü | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Ark Sec | Kilogram | Saat | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ¢ 20 | 0.51 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 58 [1] | 5.9 [1] | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 58 [1] | 5.9 [1] | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 58 [1] | 5.9 [1] | 15000 | |||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ¢ 20 | 0.67 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 109 [1] | 11 [1] | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 109 [1] | 11 [1] | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 109 [1] | 11 [1] | 15000 | |||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ¢ 20 | 0.96 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ¢ 20 | 1.46 | 10000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ¢ 20 | 3.11 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ¢ 20 | 4.6 | 10000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | 15000 | |||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | 15000 | |||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | 1510 [1] | 154 [1] | 15000 | |||||
| [1]Yenebilir maksimum tork, çıkış ucundaki bağlama vidalarının itiş torkuyla sınırlıdır. | ||||||||||||||
Detaylı Resimler
| Önemli özellikleriYüksek Döner Kapasitesi LSG - I Serisi Gerginlik Dalgası Redüktörü | |||
| Ürün | Yüksek tork kapasitesi gerginlik dalgası azaltıcısı | ||
|
Malzeme
|
Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar | ||
|
Azaltma oranı
|
50, 80, 100, 120 | ||
|
Geri tepki
|
20 ark saniyeden az | ||
|
Ortalama Giriş Hızı
|
3500 r/min | ||
|
En yüksek giriş hızı
|
8500 r/min | ||
|
Tasarım Hayatı
|
15000 saat | ||
|
Model
|
14, 17, 20, 25, 32, 40 | ||
|
Ağırlık
|
0.51 ila 4.6 kg | ||
| Garanti | 1 yıl | ||
PDF Çizimler İndir
