Ultra ince Yüksek statik tork Harmonik tahrik Robotik Harmonik vites

Yüksek statik torklu harmonik vites kutusu

Düşük harmonik tahrik vitesi

Yüksek statik torklu harmonik azaltma aleti

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

Modeli 14, 17, 20, 25, 32

Bizimle İletişim

Bir İndirim İste

Ultra ince Yüksek statik tork Harmonik tahrik Robotik Harmonik vites

Ürün Ayrıntıları

Ürün:

LSD-I Ultra - Düz Gerinim Dalgası Düşürücü

Malzeme:

Çelik, Alüminyum, Poliüretan, Rulmanlar ve Contalar, Yağlayıcılar

Azaltma oranı:

50, 80, 100

Ters tepki:

≤20 Ark Saniye

Ortalama Giriş Hızı:

3500 dev/dak

Tasarım ömrü:

10000 saat

Model:

14, 17, 20, 25, 32

Ağırlık:

0,37 ila 2,48 kg

Renk:

Kırık

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Ultra ince Yüksek statik tork Harmonik sürücü

Name: Ultra ince Yüksek statik tork Harmonik tahrik Robotik Harmonik vites
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modeli 14, 17, 20, 25, 32
Availability: InStock

Ürün Tanımı

LSD - I serisi harmonik sürücüler ultra düz olarak bilinir.gerilme dalgasıDonanım birimleri.

Bu esnek tasarım mükemmel konumlandırma doğruluğu ve dönme doğruluğu sağlar

Bu ultra düz harmonik sürücülerRobot uç eklemleri ve müşteri uç azaltıcı olarak kullanılmak için çok uygundur.

LSD Serisi Harmonik Sürücünün Ana Özellikleri

Ultra düz yapı
Kompakt ve özgün tasarım
Yüksek statik tork kapasitesi
Giriş ve çıkış koaksiyel
Mükemmel konumlandırma doğruluğu ve dönme doğruluğu

LSD - I serisi Harmonik Sürücülerin nominal parametreleri tablosu

Model	Azaltma oranı	2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı (Yağ)	İzin verilen giriş orta dönme hızı (Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı (Yağ)	İzin verilen giriş orta dönme hızı (Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Ark Sec	Kilo	Saat
14	50	3.7	0.38	12	1.2	4.8	0.49	24	2.4	8500	3500	≤20	0.37	9000
	80	5.4	0.55	16	1.6	7.7	0.79	35	3.6					10000
	100	5.4	0.55	19	1.9	7.7	0.79	35	3.6					10000
17	50	11	1.1	23	2.3	18	1.9	48	4.9	7300	3500	≤20	0.49	9000
	80	15	1.5	29	3	19	1.9	61	6.2					10000
	100	16	1.6	37	3.8	27	2.8	71	7.2					10000
20	50	17	1.7	39	4	24	2.4	69	7	6500	3500	≤20	0.68	9000
	80	24	2.4	51	5.2	33	3.4	89	9.1					10000
	100	28	2.9	57	5.8	34	3.5	95	9.7					10000
25	50	27	2.8	69	7	38	3.9	127	13	5600	3500	≤20	1.25	9000
	80	44	4.5	96	9.8	60	6.1	179	18					10000
	100	47	4.8	110	11	75	7.6	184	19					10000
32	50	53	5.4	151	15	75	7.6	268	27	4800	3500	≤20	2.48	9000
	80	83	8.5	213	22	117	12	398	41					10000
	100	96	10	233	24	151	15	420	43					10000

Detaylı Resimler

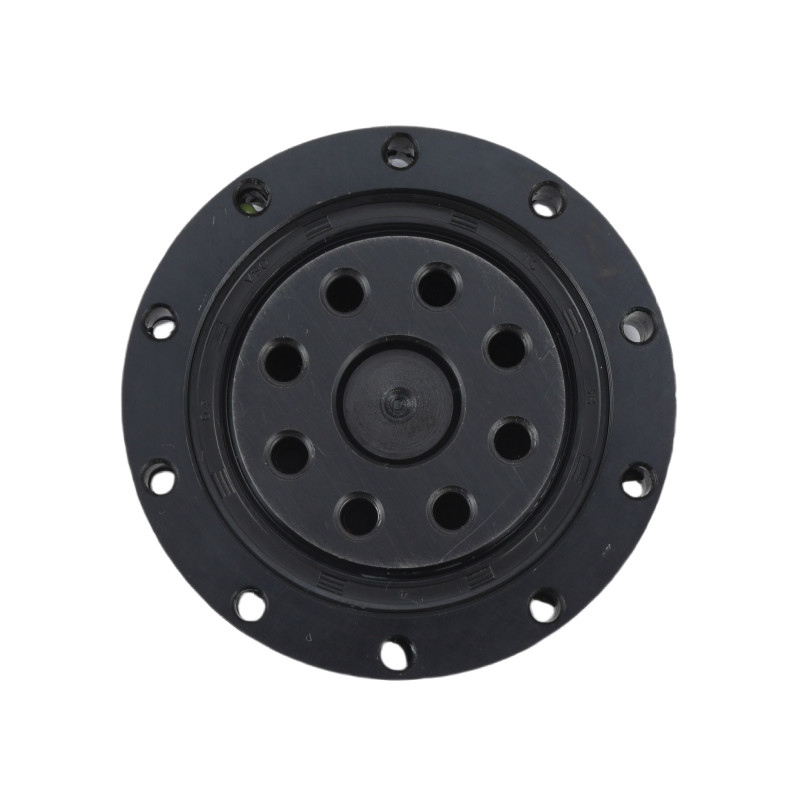

Ultra ince Yüksek statik tork Harmonik tahrik Robotik Harmonik vites 0

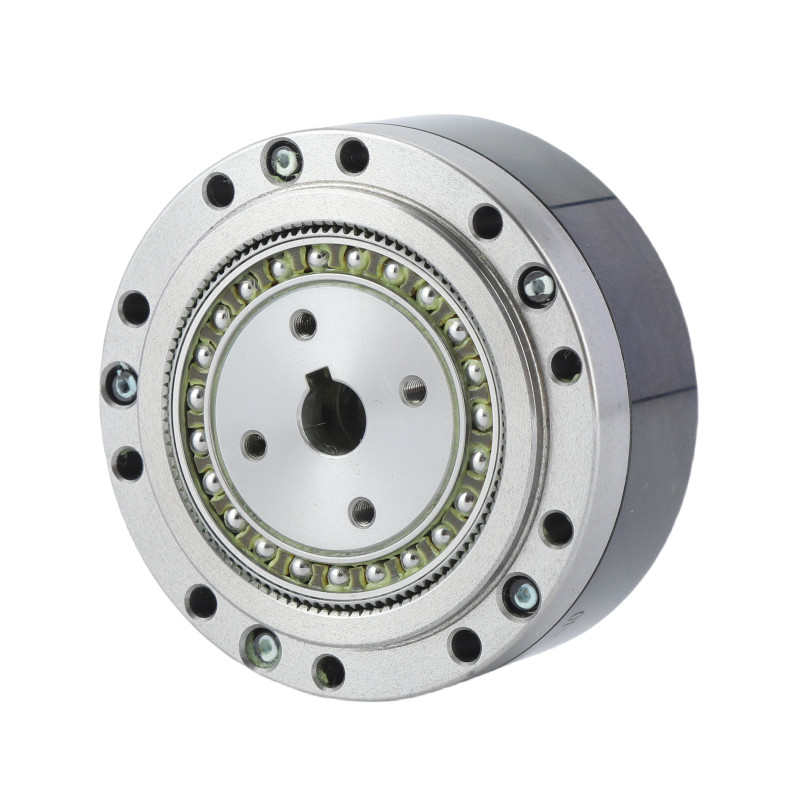

Ultra ince Yüksek statik tork Harmonik tahrik Robotik Harmonik vites 1

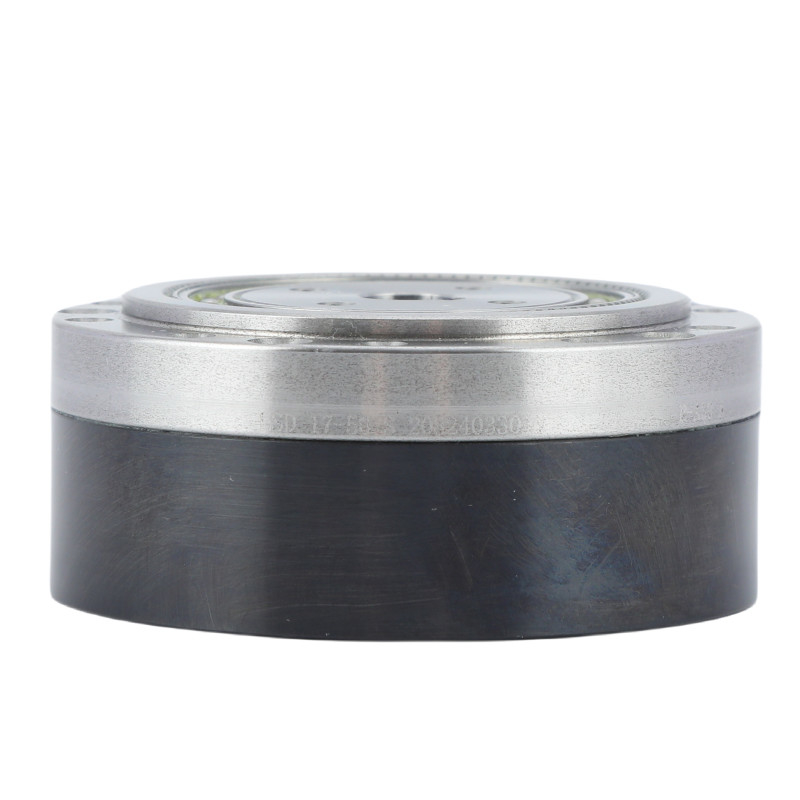

Ultra ince Yüksek statik tork Harmonik tahrik Robotik Harmonik vites 2

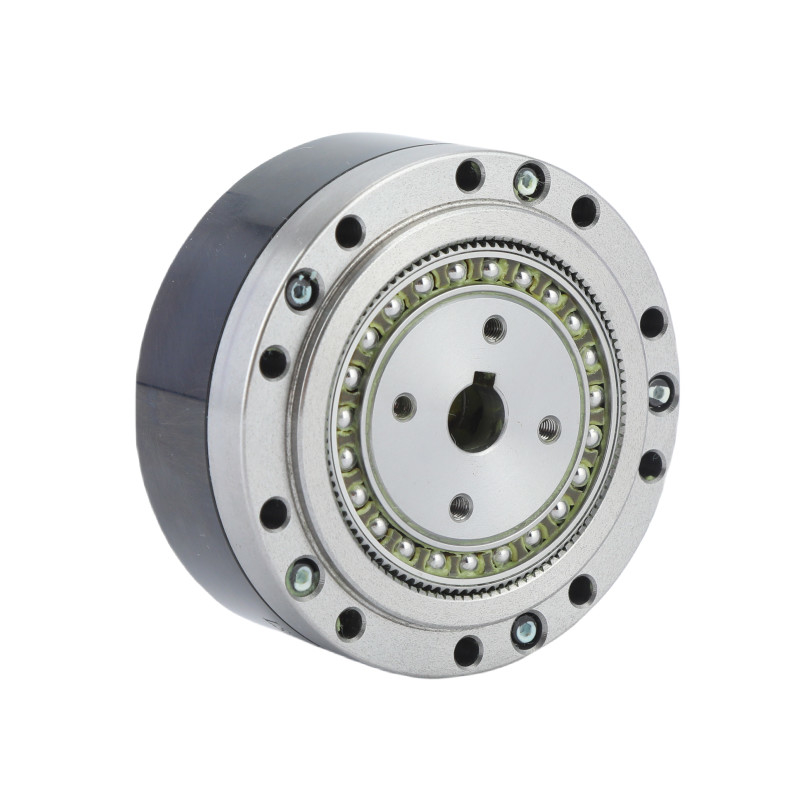

Ultra ince Yüksek statik tork Harmonik tahrik Robotik Harmonik vites 3

LSD'nin Ana Özellikleri - I Serisi Ultra - Düz Gerginlik Dalgası Redüktörü
Ürün	Ultra - Flat Harmonik Sürücü
Malzeme	Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar
Azaltma oranı	50, 80, 100
Geri tepki	20 ark saniyeden az
Ortalama Giriş Hızı	3500 r/min
En yüksek giriş hızı	8500 r/min
Tasarım Hayatı	10000 saat
Model	14, 17, 20, 25, 32
Ağırlık	0.37 ila 2.48 kg
Garanti	1 yıl

Başvurular


Üretim Sistemleri	Paketleme Sistemleri	Huamnoid Robotlar	Tıbbi Cihazlar

PDF Çizimler İndir

LSD-14-P-XX-U-I.pdf LSD-14-XX-U-I.pdf LSD-17-P-XX-U-I.pdf

LSD-17-XX-U-I.pdf LSD-20-P-XX-U-I.pdf LSD-20-XX-U-I.pdf

LSD-25-P-XX-U-I.pdf LSD-25-XX-U-I.pdf LSD-32-P-XX-U-I.pdf

LSD-32-XX-U-I.pdf
