OEM Miniatür Gergin Dalga Delek Kutusu Sıfır Geri Çarpışma Harmonik Sürüş Delek Kutusu

OEM gerginlik dalgası vites kutusu

Harmonik gerginlik dalgası vitesi

OEM Harmonik Delek Sürücü

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

Model 8, Model 11

Bizimle İletişim

Bir İndirim İste

OEM Miniatür Gergin Dalga Delek Kutusu Sıfır Geri Çarpışma Harmonik Sürüş Delek Kutusu

Ürün Ayrıntıları

Ürün:

Minyatür Harmonik Sürücü

Malzeme:

Çelik, Alüminyum, Poliüretan, Rulmanlar ve Contalar, Yağlayıcılar

Azaltma oranı:

50, 80, 100

Ters tepki:

≤30 Ark Saniye

Ortalama Giriş Hızı:

3500 dev/dak

Tasarım ömrü:

10000 saat

Model:

8, 11

Ağırlık:

00,06 ila 0,27 kg arasında

Garanti:

1 yıl

Renk:

Kırık

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Yüksek Yük Kapasitesi Minyatür Harmonik Sürücü

Name: OEM Miniatür Gergin Dalga Delek Kutusu Sıfır Geri Çarpışma Harmonik Sürüş Delek Kutusu
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Model 8, Model 11
Availability: InStock

Ürün Tanımı

LS ve LH serilerinin model 8 ve model 11 harmonik tahrik vitesleri, mini şekilli gerilme dalgası azaltıcı olarak bilinir.
LS ve LH serisi minyatür gerginlik dalga azaltıcıları çok kompakt bir paket içinde yüksek konumlandırma doğruluğu sağlar.
Bu harmonik sürücüler yarı iletken ve robotik uygulamaları için, özellikle küçük endüstriyel ve işbirliğici robotlar için kol ekseni uçları için çok uygundur.Ağırlığın kritik bir faktör olduğu endüstriyel makineler.

Temel Özellikler

• Kompakt ve hafif

• Yüksek konumlama doğruluğu

• Yüksek tork kapasitesi
• Yüksek radyal, eksenel ve moment yük kapasitesi

• Üç azaltma oranı mevcut: 50:1 ile 100:1

LS Serisi Adlı Parametreler Tablosu

Model	Azaltma oranı	2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı (Yağ)	İzin verilen giriş orta dönme hızı (Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı (Yağ)	İzin verilen giriş orta dönme hızı (Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Ark Sec	Kilo	Saat
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤40	0.08	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤40	0.08	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤30	0.25	10000
11	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3	8500	3500	≤30	0.17	10000

LH Serisi Adlı Parametreler Tablosu

Model	Azaltma oranı	2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı (Yağ)	İzin verilen giriş orta dönme hızı (Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı (Yağ)	İzin verilen giriş orta dönme hızı (Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Ark Sec	Kilo	Saat
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

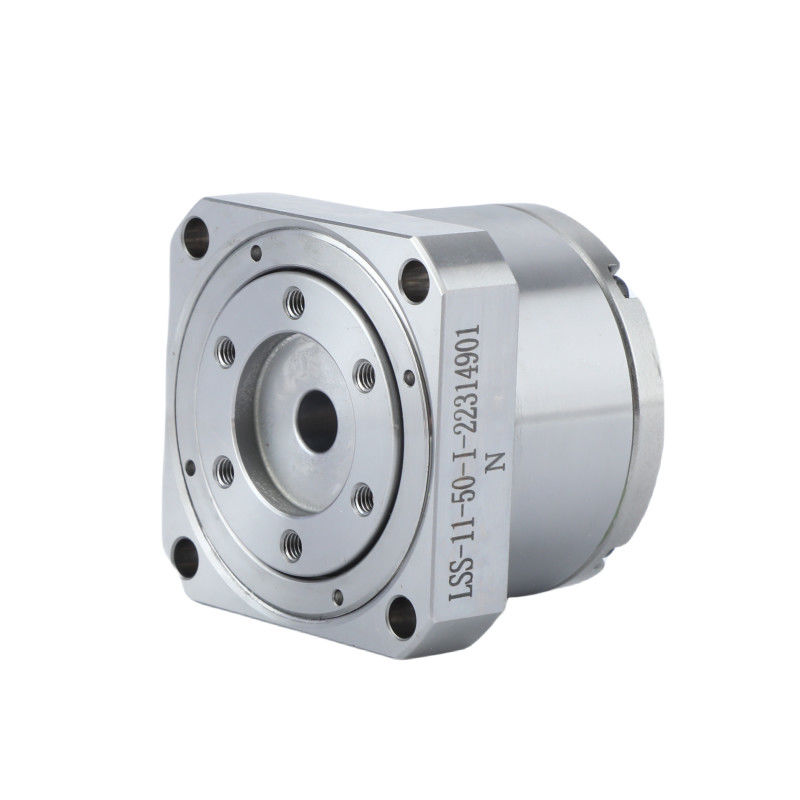

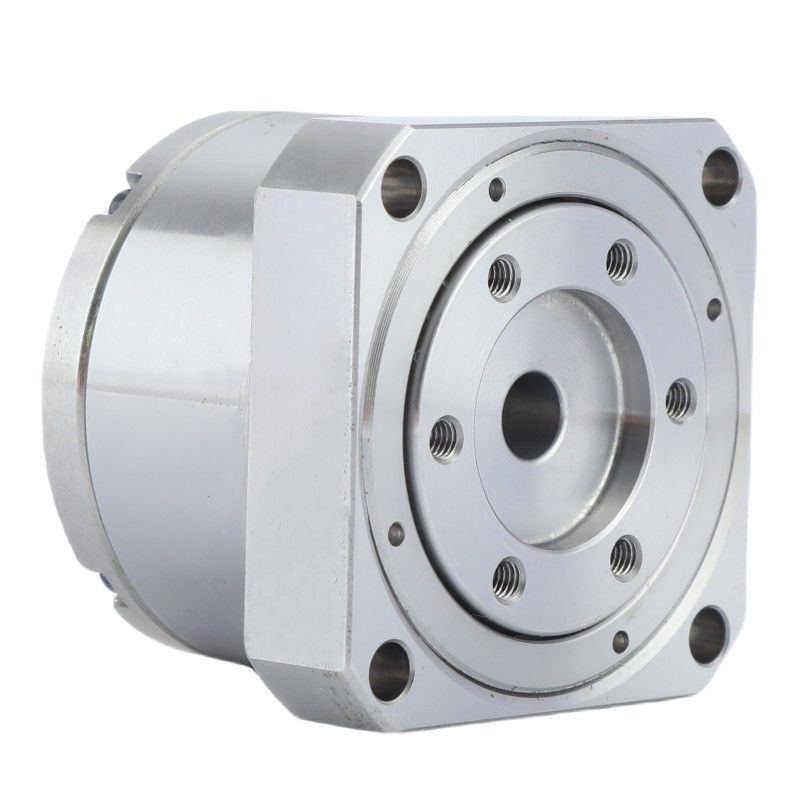

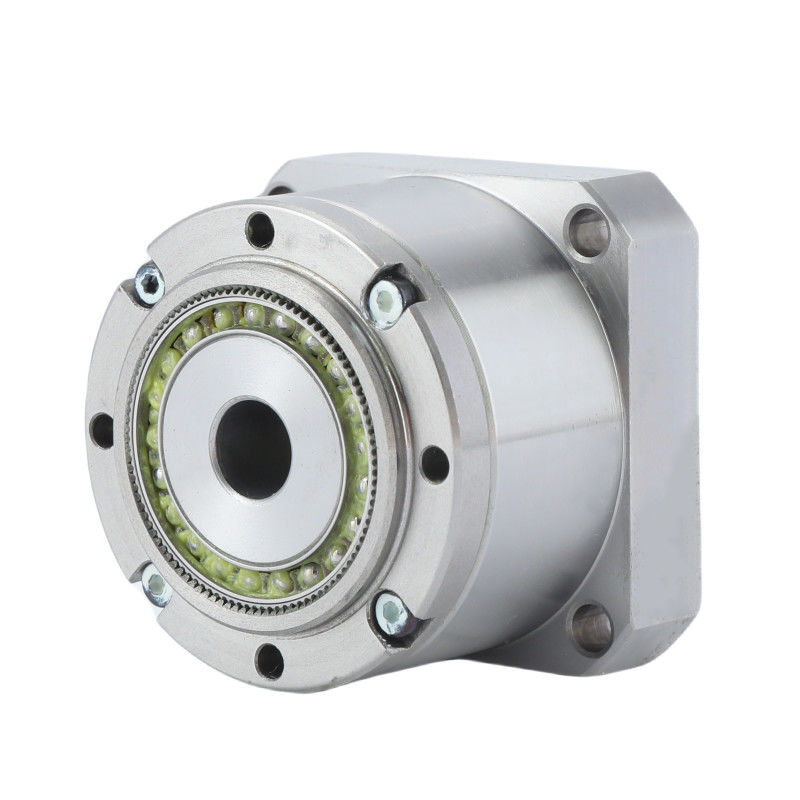

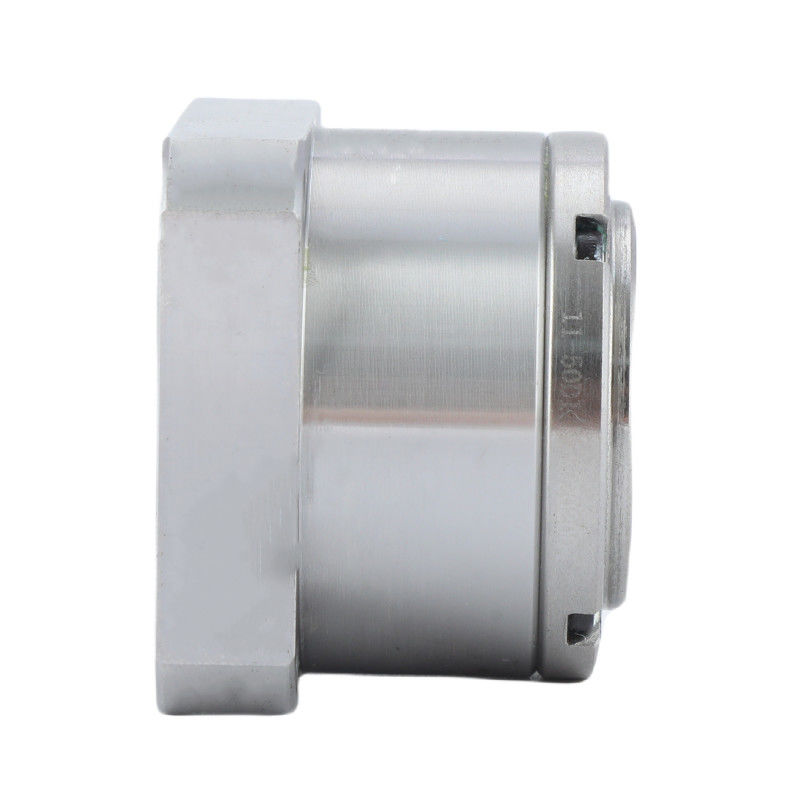

Detaylı Resimler

Önemli özellikleriLS ve LH Serisi Minyatür Harmonik Sürücü
Ürün	Mini Gerginlik Dalgası Redüktörü
Malzeme	Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar
Azaltma oranı	50, 80, 100
Geri tepki	30 ark saniyeden az
Ortalama Giriş Hızı	3500 r/min
En yüksek giriş hızı	8500 r/min
Tasarım Hayatı	10000 saat
Model	8, 11
Ağırlık	00,06 ila 0,27 kg arasında
Garanti	1 yıl

Uygulama

Harmonik sürücüler veya harmonik dişli sürücüleri, hassasiyeti ve kompakt tasarımı ile bilinen özel dişli mekanizmalarıdır.Eşsiz özellikleri nedeniyle çeşitli alanlarda uygulanırlar..

Robotik	Harmonik sürücüler, yüksek tork ağırlık oranı ve hassasiyeti nedeniyle robotikte yaygın olarak kullanılır.
Havacılık	Havacılık mühendisliğinde, bu sürücüler güvenilirliği ve kompaktlığı nedeniyle uydu ve uzay aracı sistemlerinde kullanılır.Yüksek hassasiyet ve minimum geri tepki gerektiren mekanizmalarda gereklidirler, örneğin uydu antenleri ve iniş trenleri.
Tıbbi Cihazlar	Harmonik sürücüler cerrahi robotlar ve teşhis ekipmanları da dahil olmak üzere çeşitli tıbbi cihazlarda kullanılır.Hassas operasyonlar ve doğru teşhisler için kesinlikleri ve pürüzsüz hareketleri çok önemlidir.
Sanayi Otomasyonu	Malzeme işleme, montaj ve makine aletleri gibi görevler için endüstriyel otomasyon sistemlerinde kullanılırlar.Kesinliği korurken yüksek yükleri ele alma yetenekleri, bu uygulamalar için uygun hale getirir..
Optik Sistemler	Harmonik sürücüler, doğru konumlandırmanın ve minimum mekanik oyunun çok önemli olduğu yüksek hassasiyetli teleskoplar ve kameralar gibi optik sistemlerde kullanılır.
Otomotiv	Otomobil uygulamalarında, kompakt ve verimli hareket kontrolü gerektiren sistemlerde harmonik sürücüler bulunabilir,örneğin bazı yönlendirme mekanizmalarında veya gelişmiş sürücü yardım sistemlerinde (ADAS).
